Boutons d’indexage et poussoirs

Vis de pression

embout laiton ou plastique

Visualisation 3D

Fiche technique

Ajouter aux favoris

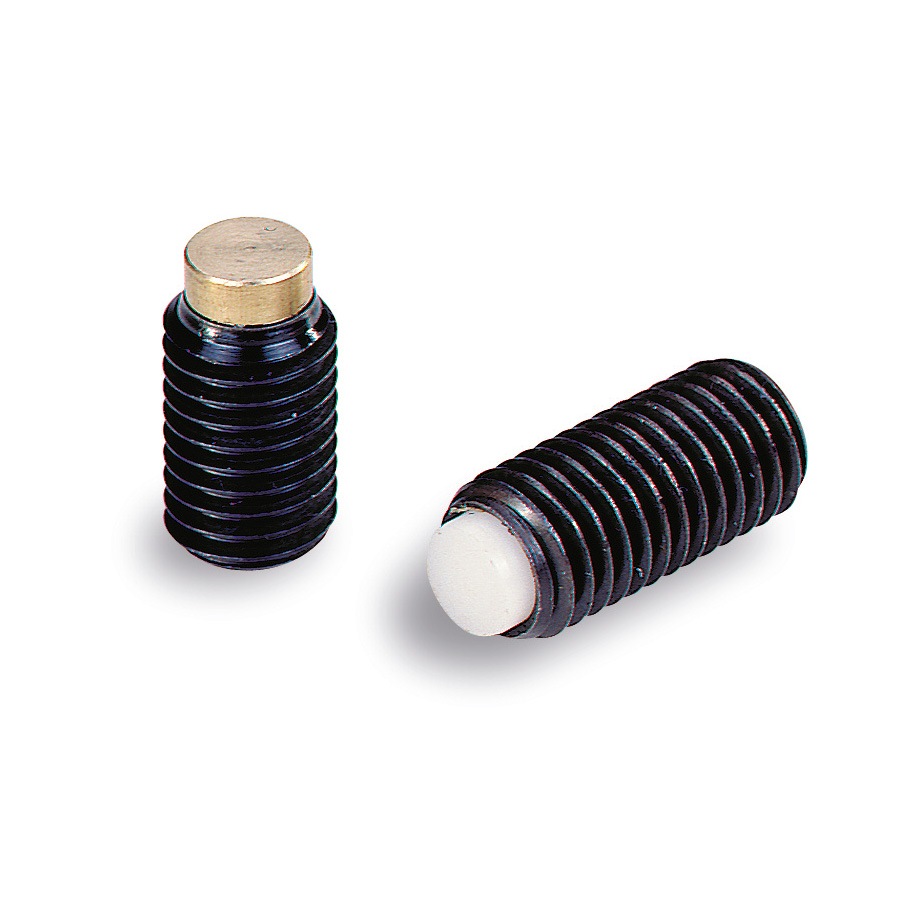

Pièce en acier bruni. Classe de résistance 10.9. Insert en laiton ou plastique polyacétal POM. Gamme sans cesse élargie à de plus grandes longueurs.

VERSIONS DISPONIBLES

Version avec insert en laiton
Version avec insert plastique

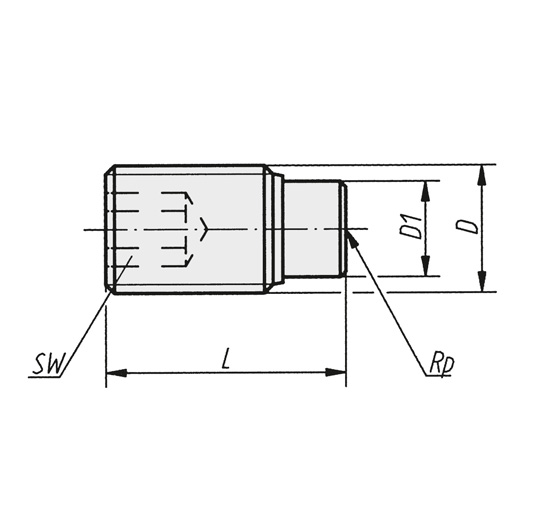

Schéma 1 + Vis de pression
embout laiton ou plastique

01 / Version avec insert en laiton

REF	DÉSIGNATION	D	D1	L	SW
725065	VIS DE PRESSION ACIER M4*6,5 EMBOUT LAITON	M4	2,5	6,5	2
7250105	VIS DE PRESSION ACIER M4*10,5 EMBOUT LAITON	M4	2,5	10,5	2
7250165	VIS DE PRESSION ACIER M4*16,5 EMBOUT LAITON	M4	2,5	16,5	2
725185	VIS DE PRESSION ACIER M5*8,5 EMBOUT LAITON	M5	3	8,5	2,5
7251125	VIS DE PRESSION ACIER M5*12,5 EMBOUT LAITON	M5	3	12,5	2,5
7251205	VIS DE PRESSION ACIER M5*20,5 EMBOUT LAITON	M5	3	20,5	2,5
7252115	VIS DE PRESSION ACIER M6*11,5 EMBOUT LAITON	M6	4	11,5	3
7252175	VIS DE PRESSION ACIER M6*17,5 EMBOUT LAITON	M6	4	17,5	3
7252265	VIS DE PRESSION ACIER M6*26,5 EMBOUT LAITON	M6	4	26,5	3
725312	VIS DE PRESSION ACIER M8*12 EMBOUT LAITON	M8	5,5	12	4
725322	VIS DE PRESSION ACIER M8*22 EMBOUT LAITON	M8	5,5	22	4
725332	VIS DE PRESSION ACIER M8*32 EMBOUT LAITON	M8	5,5	32	4
725414	VIS DE PRESSION ACIER M10*14 EMBOUT LAITON	M10	7	14	5
725418	VIS DE PRESSION ACIER M10*18 EMBOUT LAITON	M10	7	18	5
725427	VIS DE PRESSION ACIER M10*27 EMBOUT LAITON	M10	7	27	5
725437	VIS DE PRESSION ACIER M10*37 EMBOUT LAITON	M10	7	37	5
7255185	VIS DE PRESSION ACIER M12*18,5 EMBOUT LAITON	M12	8,5	18,5	6
7255225	VIS DE PRESSION ACIER M12*22,5 EMBOUT LAITON	M12	8,5	22,5	6
7255325	VIS DE PRESSION ACIER M12*32,5 EMBOUT LAITON	M12	8,5	32,5	6
7255425	VIS DE PRESSION ACIER M12*42,5 EMBOUT LAITON	M12	8,5	42,5	6

02 / Version avec insert plastique

REF	DÉSIGNATION	D	D1	L	SW
72567	VIS DE PRESSION ACIER M4*7 EMBOUT NYLON HC	M4	2	7	2
72569	VIS DE PRESSION ACIER M4*9 EMBOUT NYLON HC	M4	2	9	2
725611	VIS DE PRESSION ACIER M4*11 EMBOUT NYLON	M4	2	11	2
725613	VIS DE PRESSION ACIER M4*13 EMBOUT NYLON	M4	2	13	2
725617	VIS DE PRESSION ACIER M4*17 EMBOUT NYLON	M4	2	17	2
72579	VIS DE PRESSION ACIER M5*9 EMBOUT NYLON HC	M5	3	9	2,5
725711	VIS DE PRESSION ACIER M5*11 EMBOUT NYLON HC	M5	3	11	2,5
725713	VIS DE PRESSION ACIER M5*13 EMBOUT NYLON HC	M5	3	13	2,5
725717	VIS DE PRESSION ACIER M5*17 EMBOUT NYLON HC	M5	3	17	2,5
725721	VIS DE PRESSION ACIER M5*21 EMBOUT NYLON HC	M5	3	21	2,5
7258113	VIS DE PRESSION ACIER M6*11,3 EMBOUT NYLON HC	M6	3,5	11,3	3
7258133	VIS DE PRESSION ACIER M6*13,3 EMBOUT NYLON HC	M6	3,5	13,3	3
7258173	VIS DE PRESSION ACIER M6*17,3 EMBOUT NYLON HC	M6	3,5	17,3	3
7258213	VIS DE PRESSION ACIER M6*21,3 EMBOUT NYLON HC	M6	3,5	21,3	3
7258263	VIS DE PRESSION ACIER M6*26,3 EMBOUT NYLON HC	M6	3,5	26,3	3
7259136	VIS DE PRESSION ACIER M8*13,6 EMBOUT NYLON HC	M8	5	13,6	4
7259176	VIS DE PRESSION ACIER M8*17,6 EMBOUT NYLON HC	M8	5	17,6	4
7259216	VIS DE PRESSION ACIER M8*21,6 EMBOUT NYLON HC	M8	5	21,6	4
7259266	VIS DE PRESSION ACIER M8*26,6 EMBOUT NYLON HC	M8	5	26,6	4
7259336	VIS DE PRESSION ACIER M8*33,6 EMBOUT NYLON HC	M8	5	33,6	4
7260179	VIS DE PRESSION ACIER M10*17,9 EMBOUT NYLON HC	M10	6,5	17,9	5
7260219	VIS DE PRESSION ACIER M10*21,9 EMBOUT NYLON HC	M10	6,5	21,9	5
7260269	VIS DE PRESSION ACIER M10*26,9 EMBOUT NYLON HC	M10	6,5	26,9	5
7260339	VIS DE PRESSION ACIER M10*33,9 EMBOUT NYLON HC	M10	6,5	33,9	5
7260419	VIS DE PRESSION ACIER M10*41,9 EMBOUT NYLON HC	M10	6,5	41,9	5
7261221	VIS DE PRESSION ACIER M12*22,1 EMBOUT NYLON HC	M12	8	22,1	6
7261271	VIS DE PRESSION ACIER M12*27,1 EMBOUT NYLON HC	M12	8	27,1	6
7261341	VIS DE PRESSION ACIER M12*34,1 EMBOUT NYLON HC	M12	8	34,1	6
7261421	VIS DE PRESSION ACIER M12*42,1 EMBOUT NYLON HC	M12	8	42,1	6
7261521	VIS DE PRESSION ACIER M12*52,1 EMBOUT NYLON HC	M12	8	52,1	6
