Poignées et boutons lisses et moletés

Poignées et boutons moletés

Bouton AV

en plastique composite

Poignées et boutons moletés : Bouton AV en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris

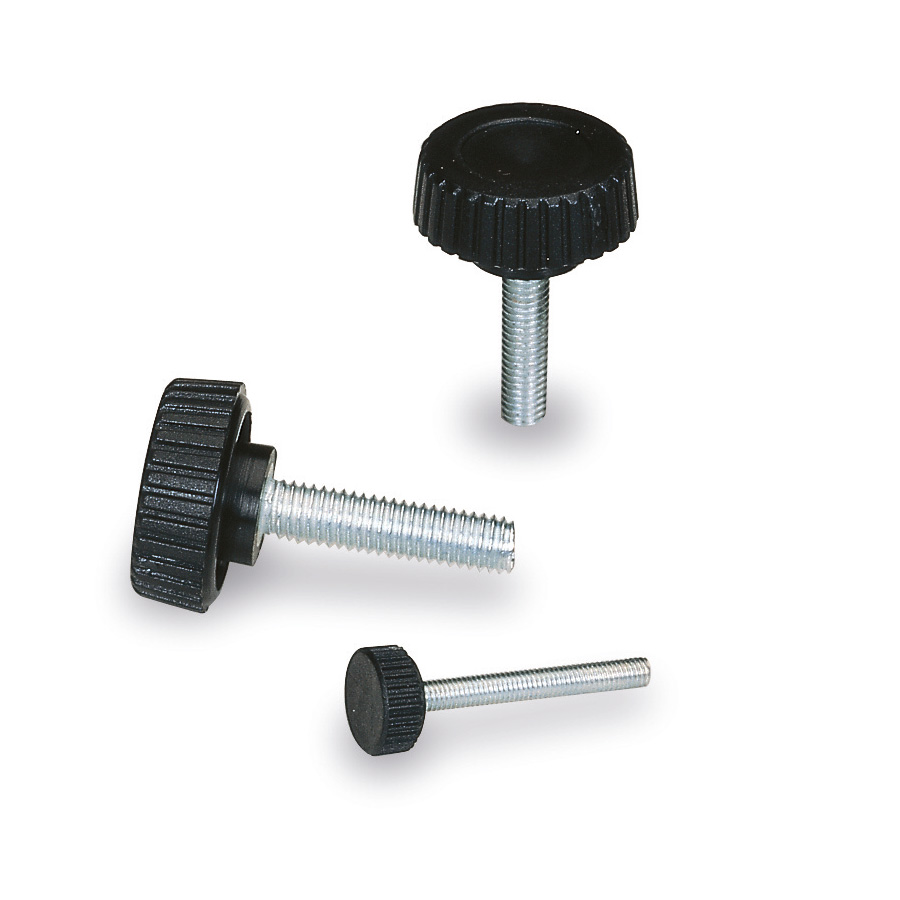

Bouton en polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Insert en laiton et tige en acier zingué ou en acier inox AISI 303.

VERSIONS DISPONIBLES

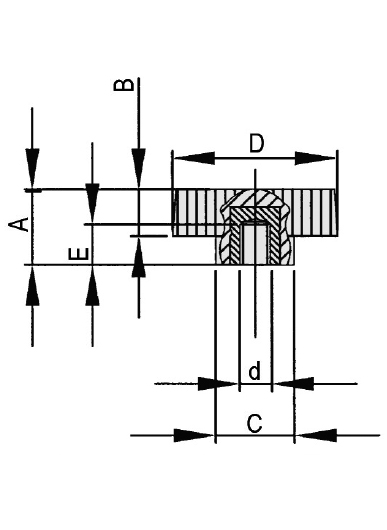

Schéma 1 + Bouton AV en plastique composite

01 / Insert fileté

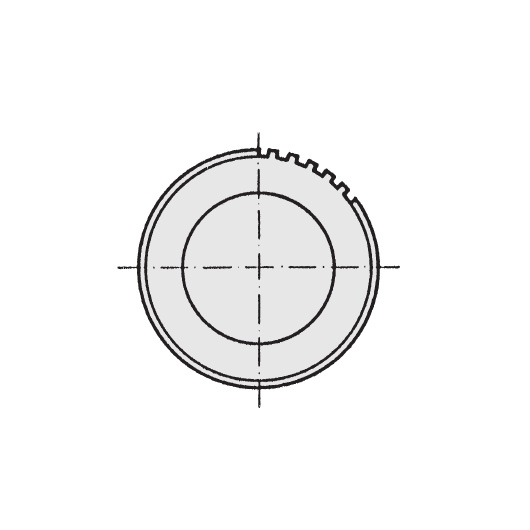

Schéma 2 + Bouton AV en plastique composite
REF DÉSIGNATION D d A B C E Poids (g) 3D Devis
6842 BOUTON AV POLYA. D.22 INS LAITON M6 22 M6 12 8,5 12 7 10
6870 BOUTON AV POLYA. D.28 INS LAITON M6 28 M6 15 10 13 9 12
6871 BOUTON AV POLYA. D.28 INS LAITON M8 28 M8 15 10 13 9 15

02 / Tige filetée

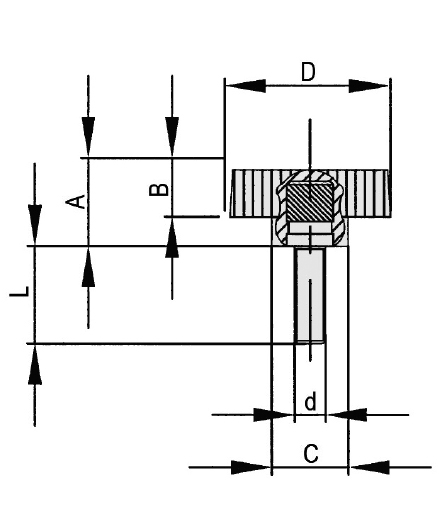

Schéma 3 + Bouton AV en plastique composite
REF DÉSIGNATION D d A B C Poids (g) 3D Devis
680006 BOUTON AV POLYA. D.10 TIGE ACIER M3*6 10 M3 4,5 4 8 7/8 g
680010 BOUTON AV POLYA. D.10 TIGE ACIER M3*10 10 M3 4,5 4 8 7/8 g
680015 BOUTON AV POLYA. D.10 TIGE ACIER M3*16 10 M3 4,5 4 8 7/8 g
680020 BOUTON AV POLYA. D.10 TIGE ACIER M3*20 10 M3 4,5 4 8 7/8 g
680025 BOUTON AV POLYA. D.10 TIGE ACIER M3*25 10 M3 4,5 4 8 7/8 g
681010 BOUTON AV POLYA. D.14 TIGE ACIER M3*10 14 M3 9 3,5 8 9/11 g
681015 BOUTON AV POLYA. D.14 TIGE ACIER M3*16 14 M3 9 3,5 8 9/11 g
681020 BOUTON AV POLYA. D.14 TIGE ACIER M3*20 14 M3 9 3,5 8 9/11 g
681025 BOUTON AV POLYA. D.14 TIGE ACIER M3*25 14 M3 9 3,5 8 9/11 g
681105 BOUTON AV POLYA. D.14 TIGE ACIER M4*05 14 M4 9 3,5 8 10/12 g
681108 BOUTON AV POLYA. D.14 TIGE ACIER M4*08 14 M4 9 3,5 8 10/12 g
681110 BOUTON AV POLYA. D.14 TIGE ACIER M4*10 14 M4 9 3,5 8 10/12 g
681115 BOUTON AV POLYA. D.14 TIGE ACIER M4*16 14 M4 9 3,5 8 10/12 g
681120 BOUTON AV POLYA. D.14 TIGE ACIER M4*20 14 M4 9 3,5 8 10/12 g
681125 BOUTON AV POLYA. D.14 TIGE ACIER M4*25 14 M4 9 3,5 8 10/12 g
681140 BOUTON AV POLYA. D.14 TIGE ACIER M4*40 14 M4 9 3,5 8 10/12 g
681210 BOUTON AV POLYA. D.14 TIGE ACIER M5*10 14 M5 9 3,5 8 11/15 g
681215 BOUTON AV POLYA. D.14 TIGE ACIER M5*16 14 M5 9 3,5 8 11/15 g
681220 BOUTON AV POLYA. D.14 TIGE ACIER M5*20 14 M5 9 3,5 8 11/15 g
681225 BOUTON AV POLYA. D.14 TIGE ACIER M5*25 14 M5 9 3,5 8 11/15 g
681230 BOUTON AV POLYA. D.14 TIGE ACIER M5*30 14 M5 9 3,5 8 11/15 g
681240 BOUTON AV POLYA. D.14 TIGE ACIER M5*40 14 M5 9 3,5 8 11/15 g
681250 BOUTON AV POLYA. D.14 TIGE ACIER M5*50 14 M5 9 3,5 8 11/15 g
682010 BOUTON AV POLYA. D.22 TIGE ACIER M4*10 22 M4 12 8,5 12 13/15 g
682015 BOUTON AV POLYA. D.22 TIGE ACIER M4*16 22 M4 12 8,5 12 13/15 g
682025 BOUTON AV POLYA. D.22 TIGE ACIER M4*25 22 M4 12 8,5 12 13/15 g
682110 BOUTON AV POLYA. D.22 TIGE ACIER M5*10 22 M5 12 8,5 12 14/18 g
682115 BOUTON AV POLYA. D.22 TIGE ACIER M5*16 22 M5 12 8,5 12 14/18 g
682120 BOUTON AV POLYA. D.22 TIGE ACIER M5*20 22 M5 12 8,5 12 14/18 g
682125 BOUTON AV POLYA. D.22 TIGE ACIER M5*25 22 M5 12 8,5 12 14/18 g
682130 BOUTON AV POLYA. D.22 TIGE ACIER M5*30 22 M5 12 8,5 12 14/18 g
682140 BOUTON AV POLYA. D.22 TIGE ACIER M5*40 22 M5 12 8,5 12 14/18 g
682150 BOUTON AV POLYA. D.22 TIGE ACIER M5*50 22 M5 12 8,5 12 14/18 g
682210 BOUTON AV POLYA. D.22 TIGE ACIER M6*10 22 M6 12 8,5 12 15/20 g
682212 22 M6 12 8,5 12 15/20 g
682220 BOUTON AV POLYA. D.22 TIGE ACIER M6*20 22 M6 12 8,5 12 15/20 g
682225 BOUTON AV POLYA. D.22 TIGE ACIER M6*25 22 M6 12 8,5 12 15/20 g
682230 BOUTON AV POLYA. D.22 TIGE ACIER M6*30 22 M6 12 8,5 12 15/20 g
682240 BOUTON AV POLYA. D.22 TIGE ACIER M6*40 22 M6 12 8,5 12 15/20 g
682250 BOUTON AV POLYA. D.22 TIGE ACIER M6*50 22 M6 12 8,5 12 15/20 g
685010 BOUTON AV POLYA. D.28 TIGE ACIER M6*10 28 M6 15 10 13 15/22 g
685015 BOUTON AV POLYA. D.28 TIGE ACIER M6*15 28 M6 15 10 13 15/22 g
685020 BOUTON AV POLYA. D.28 TIGE ACIER M6*20 28 M6 15 10 13 15/22 g
685025 BOUTON AV POLYA. D.28 TIGE ACIER M6*25 28 M6 15 10 13 15/22 g
685040 BOUTON AV POLYA. D.28 TIGE ACIER M6*40 28 M6 15 10 13 15/22 g
685050 BOUTON AV POLYA. D.28 TIGE ACIER M6*50 28 M6 15 10 13 15/22 g
685115 BOUTON AV POLYA. D.28 TIGE ACIER M8*16 28 M8 15 10 13 20/25 g
685120 BOUTON AV POLYA. D.28 TIGE ACIER M8*20 28 M8 15 10 13 20/25 g
685125 BOUTON AV POLYA. D.28 TIGE ACIER M8*25 28 M8 15 10 13 20/25 g
685130 BOUTON AV POLYA. D.28 TIGE ACIER M8*30 28 M8 15 10 13 20/25 g
685140 BOUTON AV POLYA. D.28 TIGE ACIER M8*40 28 M8 15 10 13 20/25 g
685150 BOUTON AV POLYA. D.28 TIGE ACIER M8*50 28 M8 15 10 13 20/25 g
682116i BOUTON AV POLYA. D.22 TIGE INOX M5*16 22 M5 12 8,5 12 14/18 g
682120i BOUTON AV POLYA. D.22 TIGE INOX M5*20 22 M5 12 8,5 12 14/18 g
682216i BOUTON AV POLYA. D.22 TIGE INOX M6*16 22 M6 12 8,5 12 15/20 g
682220i BOUTON AV POLYA. D.22 TIGE INOX M6*20 22 M6 12 8,5 12 15/20 g
685016i BOUTON AV POLYA. D.28 TIGE INOX M6*16 28 M6 15 10 13 15/22 g
685020i BOUTON AV POLYA. D.28 TIGE INOX M6*20 28 M6 15 10 13 15/22 g
685120i BOUTON AV POLYA. D.28 TIGE INOX M8*20 28 M8 15 10 13 20/25 g
685130i BOUTON AV POLYA. D.28 TIGE INOX M8*30 28 M8 15 10 13 20/25 g
