Poignée NR

en plastique composite

Poignées  à entr’axe  en plastique  : Poignée NR
en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius

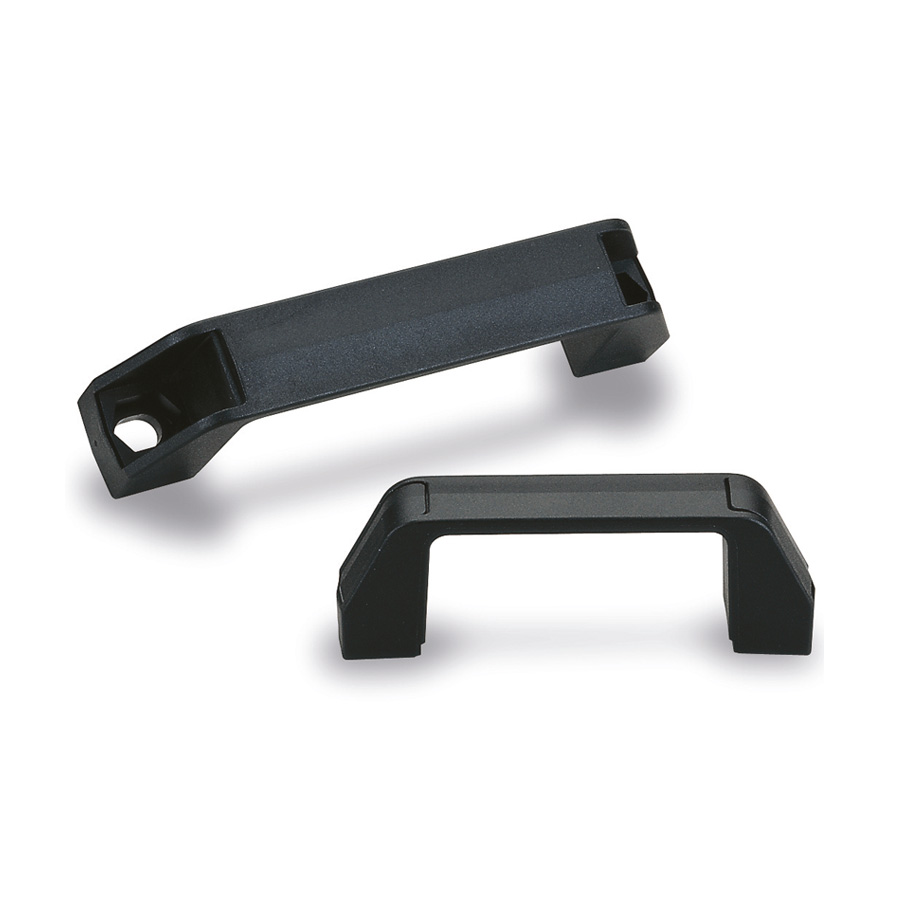

Poignée en polyamide noir mat renforcé de fibres de verre, excellente résistance aux chocs et à la traction. Cette poignée, unique en son genre, peut s’adapter à des entr’axes variables. 2 cache-vis à commander séparément rendent sa fixation invisible. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds.


01 / Poignée NR sans cache vis

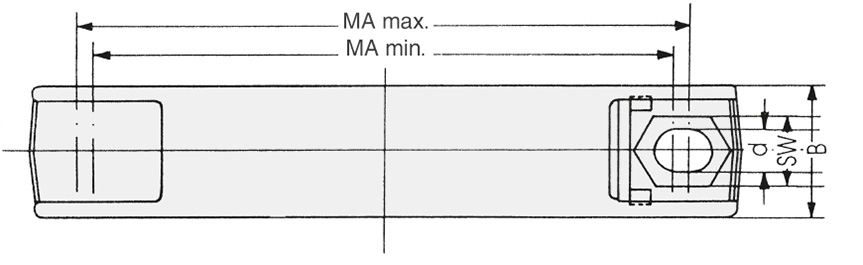

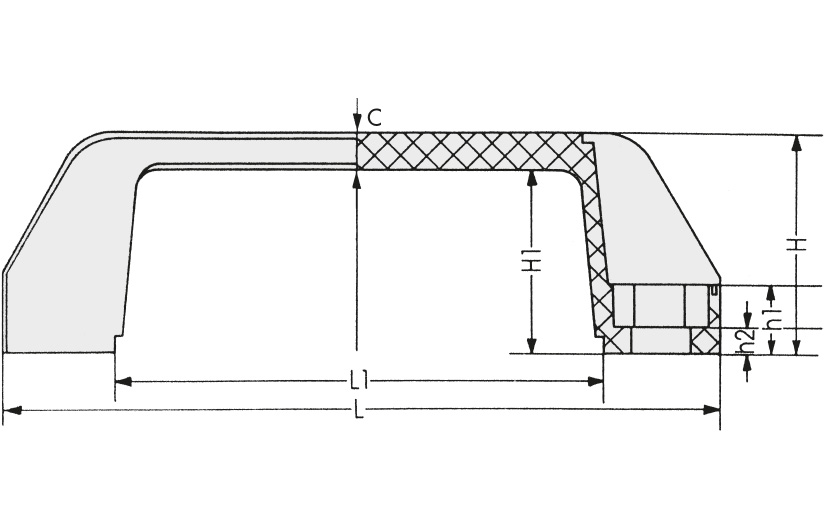

REF DÉSIGNATION MA max MA min M fixe B C d FMAX H h1 h2 L L1 SW Poinds (g) 3D Devis
6900 POIGNEE NR POLYA. ENTR90 A 94 POUR VIS M6 94 90 M6 21 6 6,5 900 36 12 5 110 72,5 10-oct 28
6901 POIGNEE NR POLYA. ENTR112 A 118 POUR VIS M8 118 112 M8 26 7 8,5 900 42 13,5 5 137 92,5 13/13 37
6902 POIGNEE NR POLYA. ENTR126 A 132 POUR VIS M8 132 126 M8 26 7 8,5 900 42 13,5 5 151 106,5 13/13 45
6903 POIGNEE NR POLYA. ENTR146 A 152 POUR VIS M8 152 146 M8 26 7 8,5 900 42 13,5 5 171 126,5 13/13 45
6904 POIGNEE NR POLYA. ENTR176 A 182 POUR VIS M8 182 176 M8 28 9 8,5 900 42 13,5 5 201 156,5 13/13 45

02 / 2 caches vis pour poignée NR

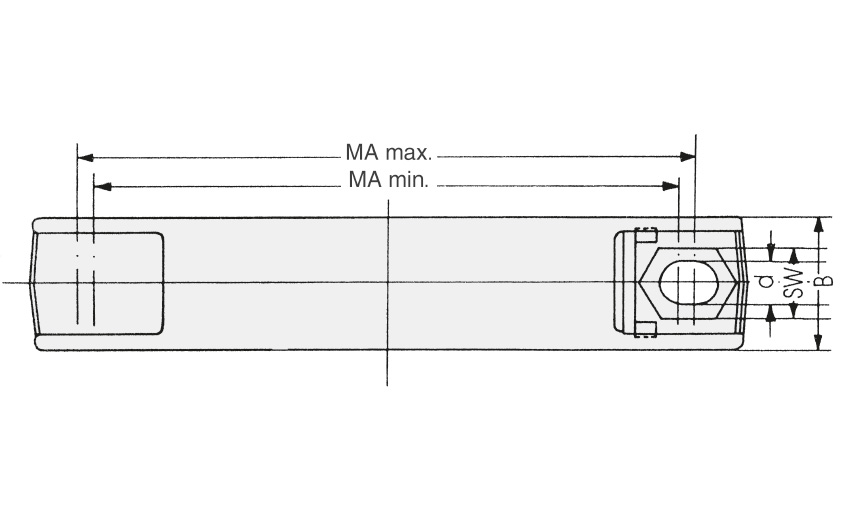

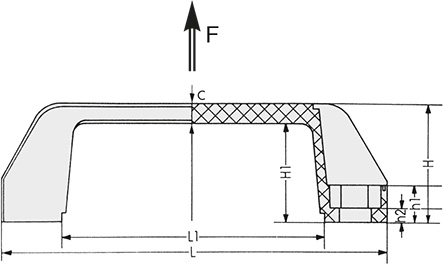

REF DÉSIGNATION MA max MA min M fixe B C d FMAX H h1 h2 L L1 SW Poinds (g) Devis
6920 CACHE POIGNEE NR (POUR REF 6900) 94 90 M6 21 6 6,5 900 36 12 5 110 72,5 10-oct 28
6921 CACHE POIGNEE NR (POUR REF 6901 ET 6902) 118 112 M8 26 7 8,5 900 42 13,5 5 137 92,5 13/13 37
