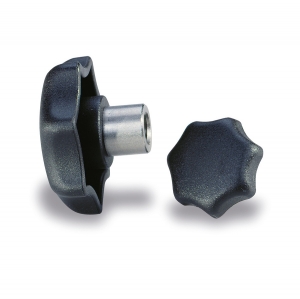

Bouton BRN

en plastique composite

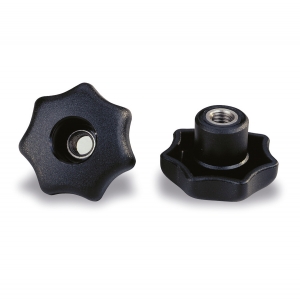

Bouton BRT

en plastique composite

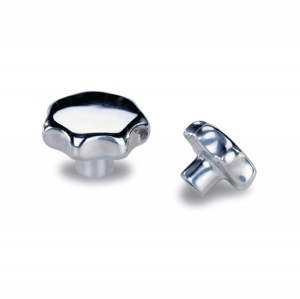

Bouton BRX

en acier inox

Bouton BRF

en fonte

Bouton BR

en plastique composite

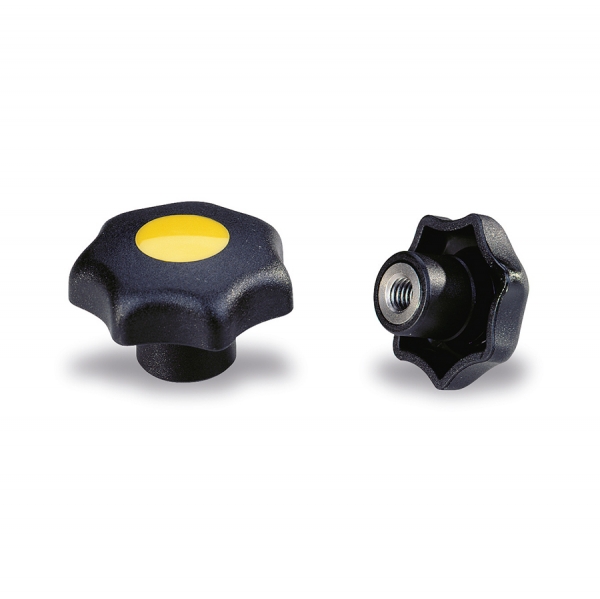

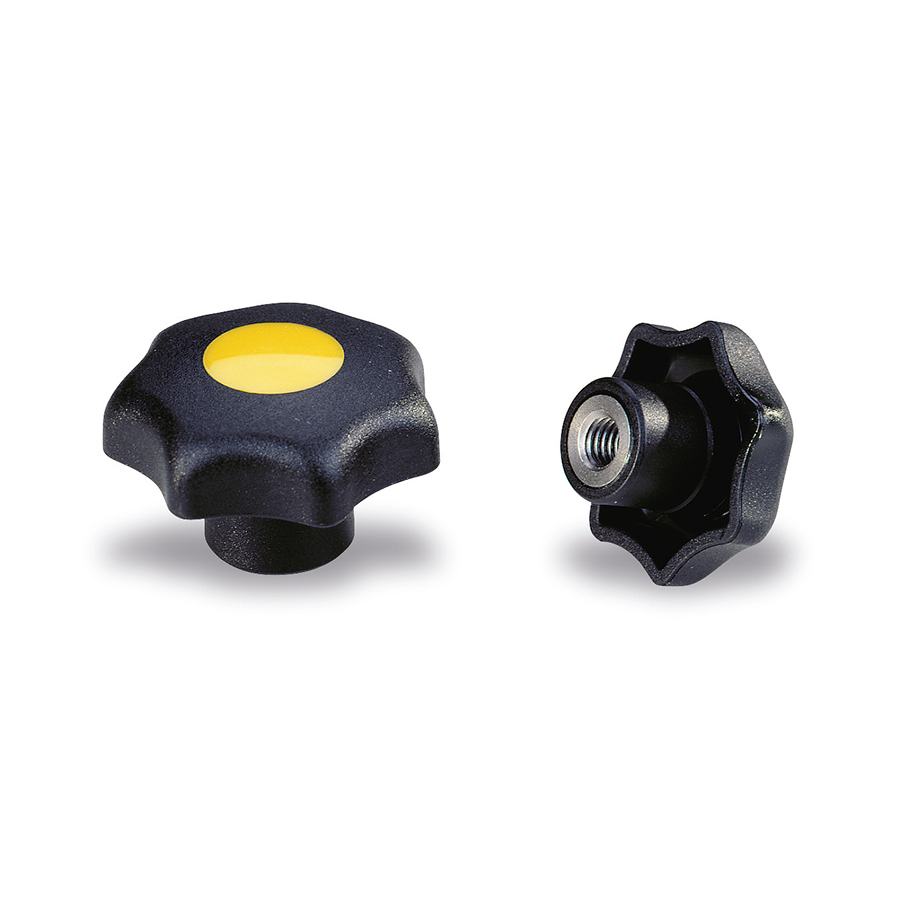

Poignées et boutons de serrage en étoile : Bouton BR en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris
Bouton en polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de – 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Insert et tige filetée en acier zingué ou en acier inox AISI 303.

VERSIONS DISPONIBLES

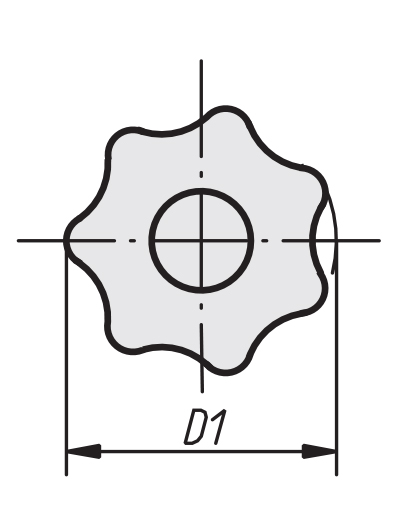

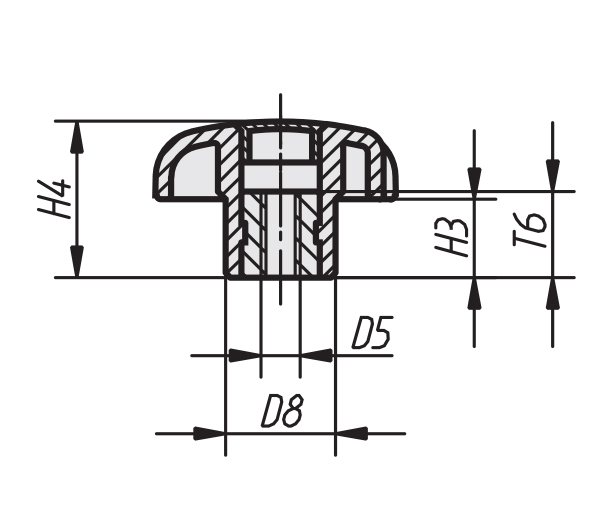

Schéma 1 + Bouton BR en plastique composite

01 / Insert fileté

Schéma 2 + Bouton BR en plastique composite
REF DÉSIGNATION D1 D5 H4 D8 H3 T Poids (g) 3D Devis
9640 BOUTON BR POLYA. D.25 INS ACIER M4 25 M4 16 12 8 10 11
9641 BOUTON BR POLYA. D.25 INS ACIER M5 25 M5 16 12 8 10 10
9642 BOUTON BR POLYA. D.25 INS ACIER M6 25 M6 16 12 8 10 10
9643 BOUTON BR POLYA. D.32 INS ACIER M5 32 M5 20 14 10 10 13
9644 BOUTON BR POLYA. D.32 INS ACIER M6 32 M6 20 14 10 10 13
9645 BOUTON BR POLYA. D.40 INS ACIER M8 40 M8 25 18 13 14 25
9646 BOUTON BR POLYA. D.40 INS ACIER M10 40 M10 25 18 13 14 24
9647 BOUTON BR POLYA. D.50 INS ACIER M8 50 M8 32 22 17 14 50
9648 BOUTON BR POLYA. D.50 INS ACIER M10 50 M10 32 22 17 14 48
9649 BOUTON BR POLYA. D.50 INS ACIER M12 50 M12 32 22 17 18 46
9650 BOUTON BR POLYA. D.63 INS ACIER M10 63 M10 40 26 21 14 90
9651 BOUTON BR POLYA. D.63 INS ACIER M12 63 M12 40 26 21 18 88
9652 BOUTON BR POLYA. D.63 INS ACIER M16 63 M16 40 26 21 18 87
9641i BOUTON BR POLYA. D.25 INS INOX M5 25 M5 16 12 8 10 8
9644i BOUTON BR POLYA. D.32 INS INOX M6 32 M6 20 14 10 10 10
9645i BOUTON BR POLYA. D.40 INS INOX M8 40 M8 25 18 13 14 24
9648i BOUTON BR POLYA. D.50 INS INOX M10 50 M10 32 22 17 14 40
9651i BOUTON BR POLYA. D.63 INS INOX M12 63 M12 40 26 21 18 80

02 / Tige filetée

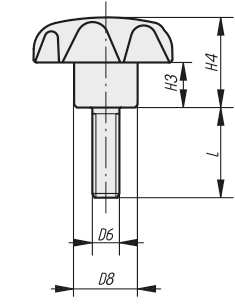

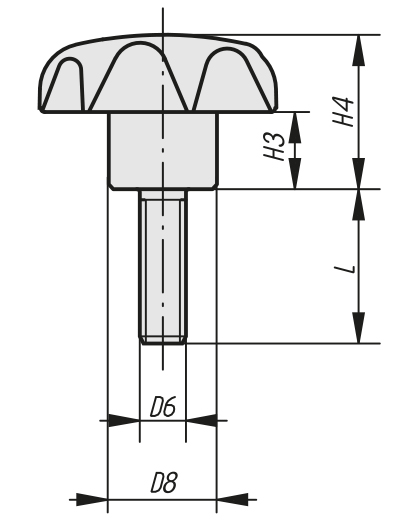

Schéma 3 + Bouton BR en plastique composite
REF DÉSIGNATION D6 H4 D8 H3 L 3D Devis
800510 BOUTON BR POLYA. D.25 TIGE ACIER M5*10 M5 16 12 8 10
800515 BOUTON BR POLYA. D.25 TIGE ACIER M5*15 M5 16 12 8 15
800520 BOUTON BR POLYA. D.25 TIGE ACIER M5*20 M5 16 12 8 20
800525 BOUTON BR POLYA. D.25 TIGE ACIER M5*25 M5 16 12 8 25
800530 BOUTON BR POLYA. D.25 TIGE ACIER M5*30 M5 16 12 8 30
800535 BOUTON BR POLYA. D.25 TIGE ACIER M5*35 M5 16 12 8 35
800540 BOUTON BR POLYA. D.25 TIGE ACIER M5*40 M5 16 12 8 40
800545 BOUTON BR POLYA. D.25 TIGE ACIER M5*45 M5 16 12 8 45
800550 BOUTON BR POLYA. D.25 TIGE ACIER M5*50 M5 16 12 8 50
800560 BOUTON BR POLYA. D.25 TIGE ACIER M5*60 M5 16 12 8 60
800610 BOUTON BR POLYA. D.25 TIGE ACIER M6*10 M6 16 12 8 10
801610 BOUTON BR POLYA. D.32 TIGE ACIER M6*10 M6 20 14 10 10
800660 BOUTON BR POLYA. D.25 TIGE ACIER M6*60 M6 16 12 8 60
801615 BOUTON BR POLYA. D.32 TIGE ACIER M6*15 M6 20 14 10 15
801620 BOUTON BR POLYA. D.32 TIGE ACIER M6*20 M6 20 14 10 20
800615 BOUTON BR POLYA. D.25 TIGE ACIER M6*15 M6 16 12 8 15
800625 BOUTON BR POLYA. D.25 TIGE ACIER M6*25 M6 16 12 8 25
800630 BOUTON BR POLYA. D.25 TIGE ACIER M6*30 M6 16 12 8 30
800635 BOUTON BR POLYA. D.25 TIGE ACIER M6*35 M6 16 12 8 35
800640 BOUTON BR POLYA. D.25 TIGE ACIER M6*40 M6 16 12 8 40
800645 BOUTON BR POLYA. D.25 TIGE ACIER M6*45 M6 16 12 8 45
800650 BOUTON BR POLYA. D.25 TIGE ACIER M6*50 M6 16 12 8 50
800620 BOUTON BR POLYA. D.25 TIGE ACIER M6*20 M6 16 12 8 20
801625 BOUTON BR POLYA. D.32 TIGE ACIER M6*25 M6 20 14 10 25
801630 BOUTON BR POLYA. D.32 TIGE ACIER M6*30 M6 20 14 10 30
801830 BOUTON BR POLYA. D.32 TIGE ACIER M8*30 M8 20 14 10 30
801635 BOUTON BR POLYA. D.32 TIGE ACIER M6*35 M6 20 14 10 35
801835 BOUTON BR POLYA. D.32 TIGE ACIER M8*35 M8 20 14 10 35
801640 BOUTON BR POLYA. D.32 TIGE ACIER M6*40 M6 20 14 10 40
801840 BOUTON BR POLYA. D.32 TIGE ACIER M8*40 M8 20 14 10 40
801645 BOUTON BR POLYA. D.32 TIGE ACIER M6*45 M6 20 14 10 45
801845 BOUTON BR POLYA. D.32 TIGE ACIER M8*45 M8 20 14 10 45
801650 BOUTON BR POLYA. D.32 TIGE ACIER M6*50 M6 20 14 10 50
801850 BOUTON BR POLYA. D.32 TIGE ACIER M8*50 M8 20 14 10 50
801660 BOUTON BR POLYA. D.32 TIGE ACIER M6*60 M6 20 14 10 60
801860 BOUTON BR POLYA. D.32 TIGE ACIER M8*60 M8 20 14 10 60
801815 BOUTON BR POLYA. D.32 TIGE ACIER M8*15 M8 20 14 10 15
801820 BOUTON BR POLYA. D.32 TIGE ACIER M8*20 M8 20 14 10 20
802815 BOUTON BR POLYA. D.40 TIGE ACIER M8*15 M8 25 18 13 15
801825 BOUTON BR POLYA. D.32 TIGE ACIER M8*25 M8 20 14 10 25
802820 BOUTON BR POLYA. D.40 TIGE ACIER M8*20 M8 25 18 13 20
802825 BOUTON BR POLYA. D.40 TIGE ACIER M8*25 M8 25 18 13 25
802015 BOUTON BR POLYA. D.40 TIGE ACIER M10*15 M10 25 18 13 15
802830 BOUTON BR POLYA. D.40 TIGE ACIER M8*30 M8 25 18 13 30
802020 BOUTON BR POLYA. D.40 TIGE ACIER M10*20 M10 25 18 13 20
802835 BOUTON BR POLYA. D.40 TIGE ACIER M8*35 M8 25 18 13 35
802025 BOUTON BR POLYA. D.40 TIGE ACIER M10*25 M10 25 18 13 25
802840 BOUTON BR POLYA. D.40 TIGE ACIER M8*40 M8 25 18 13 40
802030 BOUTON BR POLYA. D.40 TIGE ACIER M10*30 M10 25 18 13 30
802845 BOUTON BR POLYA. D.40 TIGE ACIER M8*45 M8 25 18 13 45
802035 BOUTON BR POLYA. D.40 TIGE ACIER M10*35 M10 25 18 13 35
802850 BOUTON BR POLYA. D.40 TIGE ACIER M8*50 M8 25 18 13 50
802040 BOUTON BR POLYA. D.40 TIGE ACIER M10*40 M10 25 18 13 40
802860 BOUTON BR POLYA. D.40 TIGE ACIER M8*60 M8 25 18 13 60
802045 BOUTON BR POLYA. D.40 TIGE ACIER M10*45 M10 25 18 13 45
802050 BOUTON BR POLYA. D.40 TIGE ACIER M10*50 M10 25 18 13 50
803035 BOUTON BR POLYA. D.50 TIGE ACIER M10*35 M10 32 22 17 35
802060 BOUTON BR POLYA. D.40 TIGE ACIER M10*60 M10 25 18 13 60
803040 BOUTON BR POLYA. D.50 TIGE ACIER M10*40 M10 32 22 17 40
803015 BOUTON BR POLYA. D.50 TIGE ACIER M10*15 M10 32 22 17 15
803045 BOUTON BR POLYA. D.50 TIGE ACIER M10*45 M10 32 22 17 45
803020 BOUTON BR POLYA. D.50 TIGE ACIER M10*20 M10 32 22 17 20
803050 BOUTON BR POLYA. D.50 TIGE ACIER M10*50 M10 32 22 17 50
803025 BOUTON BR POLYA. D.50 TIGE ACIER M10*25 M10 32 22 17 25
803060 BOUTON BR POLYA. D.50 TIGE ACIER M10*60 M10 32 22 17 60
803030 BOUTON BR POLYA. D.50 TIGE ACIER M10*30 M10 32 22 17 30
803215 BOUTON BR POLYA. D.50 TIGE ACIER M12*15 M12 32 22 17 15
803220 BOUTON BR POLYA. D.50 TIGE ACIER M12*20 M12 32 22 17 20
803240 BOUTON BR POLYA. D.50 TIGE ACIER M12*40 M12 32 22 17 40
803225 BOUTON BR POLYA. D.50 TIGE ACIER M12*25 M12 32 22 17 25
803245 BOUTON BR POLYA. D.50 TIGE ACIER M12*45 M12 32 22 17 45
803230 BOUTON BR POLYA. D.50 TIGE ACIER M12*30 M12 32 22 17 30
803250 BOUTON BR POLYA. D.50 TIGE ACIER M12*50 M12 32 22 17 50
803235 BOUTON BR POLYA. D.50 TIGE ACIER M12*35 M12 32 22 17 35
803260 BOUTON BR POLYA. D.50 TIGE ACIER M12*60 M12 32 22 17 60
804020 BOUTON BR POLYA. D.63 TIGE ACIER M10*20 M10 40 26 21 20
804035 BOUTON BR POLYA. D.63 TIGE ACIER M10*35 M10 40 26 21 35
804025 BOUTON BR POLYA. D.63 TIGE ACIER M10*25 M10 40 26 21 25
804040 BOUTON BR POLYA. D.63 TIGE ACIER M10*40 M10 40 26 21 40
804030 BOUTON BR POLYA. D.63 TIGE ACIER M10*30 M10 40 26 21 30
804045 BOUTON BR POLYA. D.63 TIGE ACIER M10*45 M10 40 26 21 45
804050 BOUTON BR POLYA. D.63 TIGE ACIER M10*50 M10 40 26 21 50
804225 BOUTON BR POLYA. D.63 TIGE ACIER M12*25 M12 40 26 21 25
804060 BOUTON BR POLYA. D.63 TIGE ACIER M10*60 M10 40 26 21 60
804230 BOUTON BR POLYA. D.63 TIGE ACIER M12*30 M12 40 26 21 30
804220 BOUTON BR POLYA. D.63 TIGE ACIER M12*20 M12 40 26 21 20
804235 BOUTON BR POLYA. D.63 TIGE ACIER M12*35 M12 40 26 21 35
804240 BOUTON BR POLYA. D.63 TIGE ACIER M12*40 M12 40 26 21 40
804250 BOUTON BR POLYA. D.63 TIGE ACIER M12*50 M12 40 26 21 50
804245 BOUTON BR POLYA. D.63 TIGE ACIER M12*45 M12 40 26 21 45
804260 BOUTON BR POLYA. D.63 TIGE ACIER M12*60 M12 40 26 21 60
804630 BOUTON BR POLYA. D.63 TIGE ACIER M16*30 M16 40 26 21 30
804635 BOUTON BR POLYA. D.63 TIGE ACIER M16*35 M16 40 26 21 35
804640 BOUTON BR POLYA. D.63 TIGE ACIER M16*40 M16 40 26 21 40
804645 BOUTON BR POLYA. D.63 TIGE ACIER M16*45 M16 40 26 21 45
804650 BOUTON BR POLYA. D.63 TIGE ACIER M16*50 M16 40 26 21 50
804660 BOUTON BR POLYA. D.63 TIGE ACIER M16*60 M16 40 26 21 60
800515i BOUTON BR POLYA. D.25 TIGE INOX M5*15 M5 16 12 8 15
800520i BOUTON BR POLYA. D.25 TIGE INOX M5*20 M5 16 12 8 20
801620i BOUTON BR POLYA. D.32 TIGE INOX M6*20 M6 20 14 10 20
801630i BOUTON BR POLYA. D.32 TIGE INOX M6*30 M6 20 14 10 30
802815i BOUTON BR POLYA. D.40 TIGE INOX M8*15 M8 25 18 13 15
802825i BOUTON BR POLYA. D.40 TIGE INOX M8*25 M8 25 18 13 25
802830i BOUTON BR POLYA. D.40 TIGE INOX M8*30 M8 25 18 13 30
802860i BOUTON BR POLYA. D.40 TIGE INOX M8*60 M8 25 18 13 60
802840i BOUTON BR POLYA. D.40 TIGE INOX M8*40 M8 25 18 13 40
803025i BOUTON BR POLYA. D.50 TIGE INOX M10*25 M10 32 22 17 25
803030i BOUTON BR POLYA. D.50 TIGE INOX M10*30 M10 32 22 17 30
803040i BOUTON BR POLYA. D.50 TIGE INOX M10*40 M10 32 22 17 40
803050i BOUTON BR POLYA. D.50 TIGE INOX M10*50 M10 32 22 17 50
803060i BOUTON BR POLYA. D.50 TIGE INOX M10*60 M10 32 22 17 60
802820i BOUTON BR POLYA. D.40 TIGE INOX M8*20 M8 25 18 13 20
