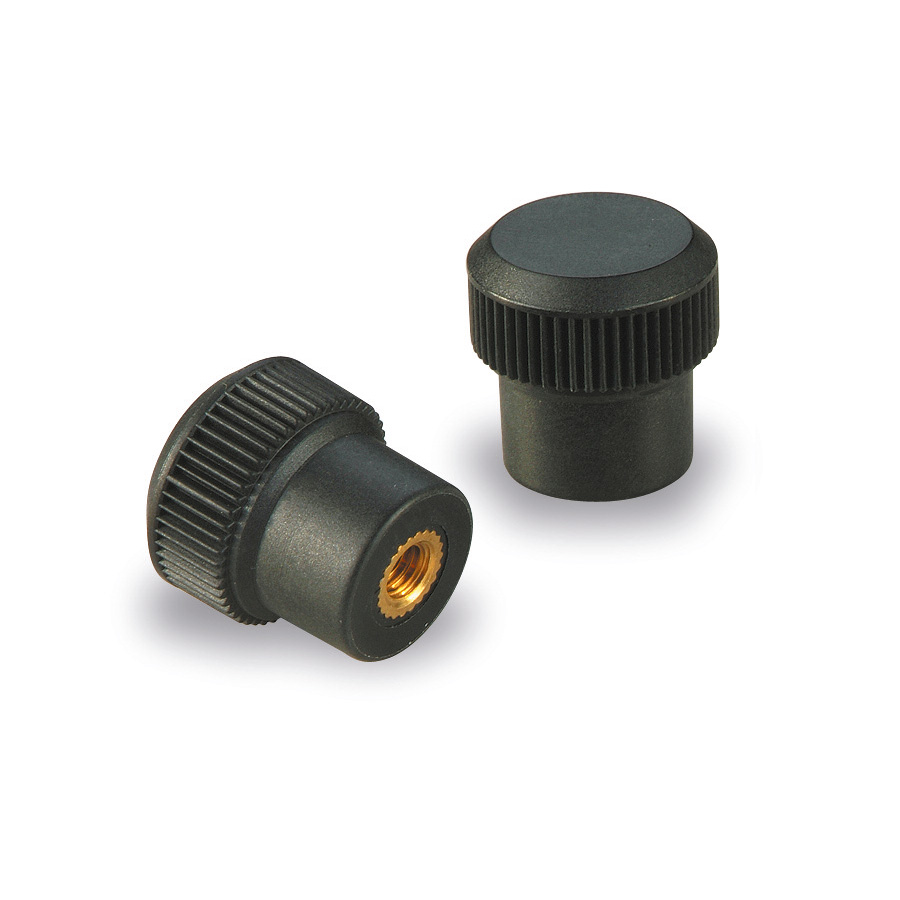

Bouton BB

en plastique composite

Poignées et boutons moletés : Bouton BB
en plastique composite
  • Reach
  • Rohs
64x64
125° Celsius
-35° Celsius
Bouton en plastique thermo-durcissable noir, de surface mate, très grande dureté et excellente résistance aux produits chimiques. Utilisation de — 50° à + 155° Celsius, excellente isolation thermique et électrique et haute résistance aux intempéries. Insert en laiton.

VERSIONS DISPONIBLES


01 / D = 12, D = 15

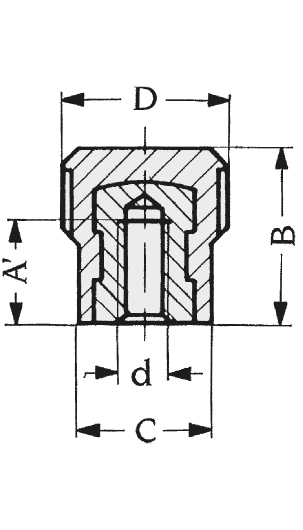

Schéma 1 + Bouton BB
en plastique composite
REF DÉSIGNATION D d A B C Poinds (g) 3D Devis
12206 BOUTON BB BAK. D.12 INS LAITON M3 12 M3 6,5 13,5 10 5
12207 BOUTON BB BAK. D.12 INS LAITON M4 12 M4 10 13,5 10 5
12225 BOUTON BB BAK. D.15 INS LAITON M4 15 M4 10 15,5 12 6
12208 BOUTON BB BAK. D.15 INS LAITON M5 15 M5 10 15,5 12 6
11340 BOUTON BB BAK. D.15 INS LAITON M6 15 M6 9 15,5 12 6

02 / D = 17

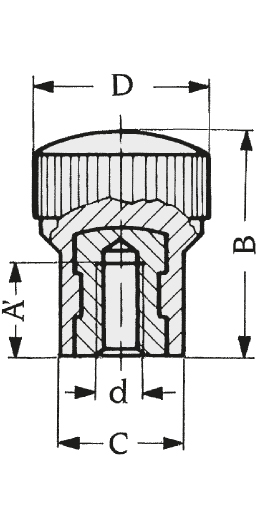

Schéma 2 + Bouton BB
en plastique composite
REF DÉSIGNATION D d A' B C 3D Devis
12449 BOUTON BB BAK. D.17 INS LAITON M5 17 M5 10 22 12
