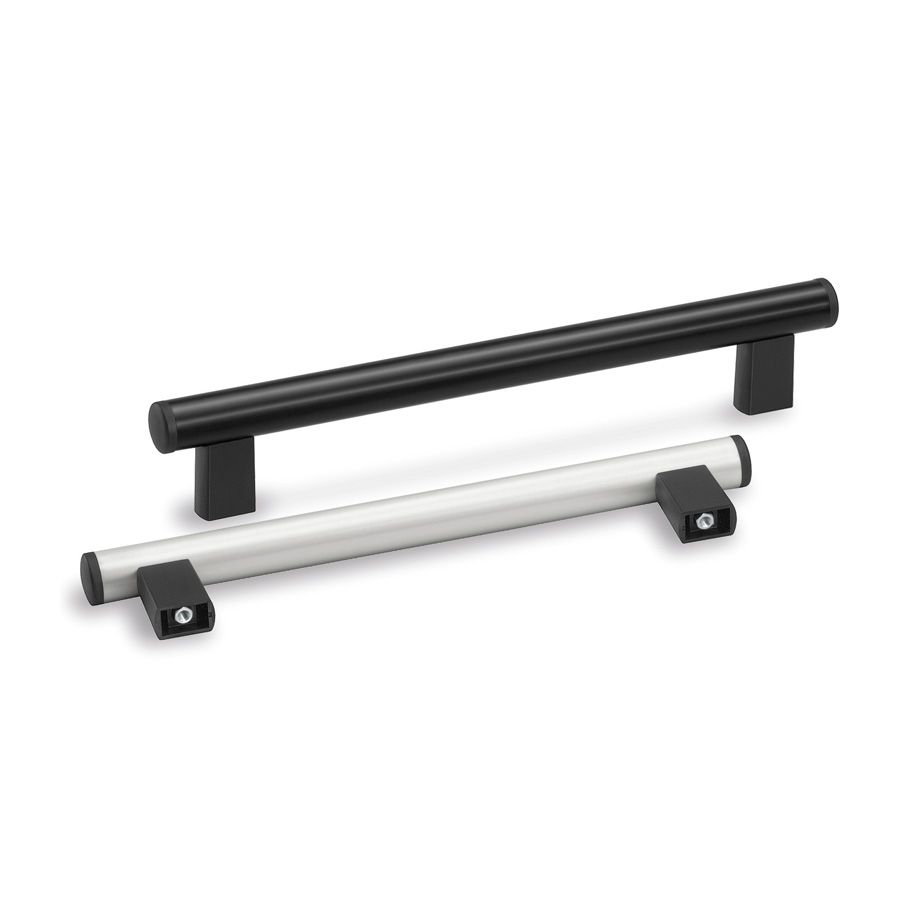

Poignée AX

en aluminium

Poignées à entr’axe, tubulaires avec montants plastique  : Poignée AX
en aluminium
  • Reach
  • Rohs
Poignée réalisée avec tube aluminium Al Mg Si 0,5 de diamètre 30 x 1,5 mm, brossé très finement et anodisé. Montants et embouts moulés en polyamide renforcé de micro-billes de verre, noir. Fixation du tube en aluminium indétachable grâce à des rivets. Fixation de la poignée par 2 inserts en acier zingué. Force maximale de traction verticale supérieure à 800 N.

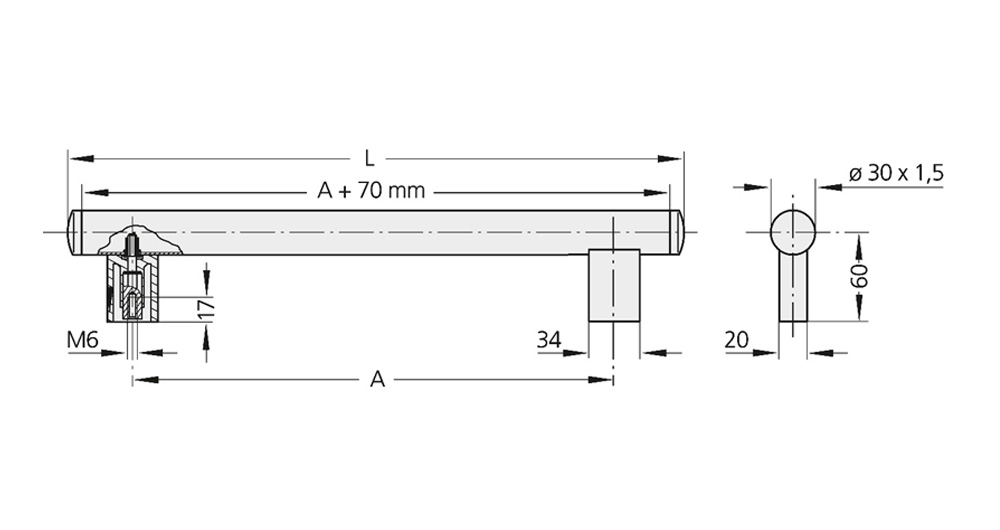

Schéma 1 + Poignée AX
en aluminium

REF DÉSIGNATION A L Poinds (g) 3D Devis
10760 POIGNEE AX ALU ENTR200 D.30 M6 200 288 211
10761 POIGNEE AX ALU ENTR250 D.30 M6 250 338 228
10762 POIGNEE AX ALU ENTR300 D.30 M6 300 388 245
10763 POIGNEE AX ALU ENTR350 D.30 M6 350 438 263
10764 POIGNEE AX ALU ENTR400 D.30 M6 400 488 280
10765 POIGNEE AX ALU ENTR500 D.30 M6 500 588 315
10766 POIGNEE AX ALU ENTR600 D.30 M6 HC 600 688 350
10760N POIGNEE AX ALU ENTR200 D.30 M6 NR 200 288 211
10761N POIGNEE AX ALU ENTR250 D.30 M6 NR 250 338 228
10762N POIGNEE AX ALU ENTR300 D.30 M6 NR 300 388 245
10763N POIGNEE AX ALU ENTR350 D.30 M6 NR 350 438 263
10764N POIGNEE AX ALU ENTR400 D.30 M6 NR 400 488 280
10765N POIGNEE AX ALU ENTR500 D.30 M6 NR 500 588 315
10766N POIGNEE AX ALU ENTR600 D.30 M6 NOIR CF 600 688 350
