Poignée FS

en plastique composite

Poignées et boutons lisses : Poignée FS
en plastique composite
  • Reach
  • Rohs
64x64
125° Celsius
-35° Celsius

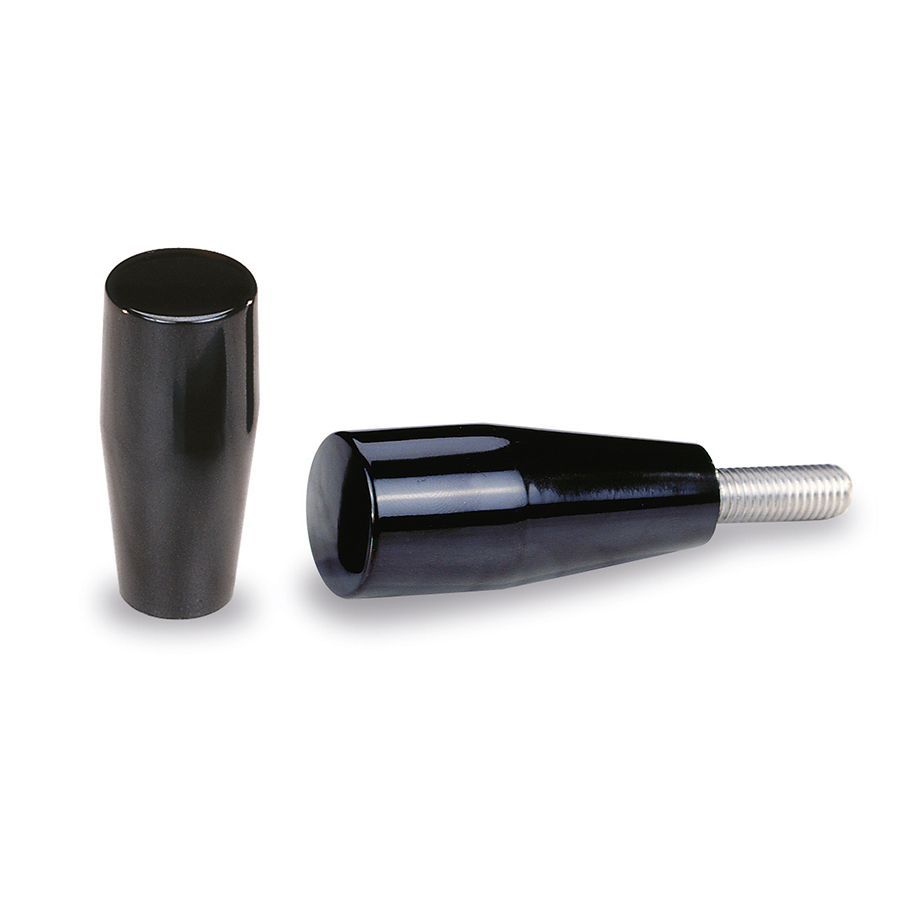

Poignée en plastique thermo-durcissable noir, de surface brillante et polie, très grande dureté et excellente résistance aux produits chimiques. Utilisation de — 50° à + 155° Celsius, excellente isolation thermique et électrique et haute résistance aux intempéries. Insert et tige en acier zingué (insert en laiton pour 2557 et 2558), surdimensionnés pour une exceptionnelle résistance à l’arrachement.

01 / Filetage moulé

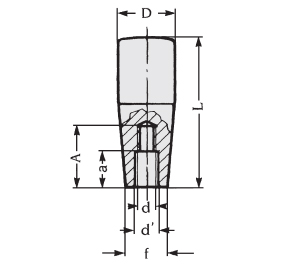

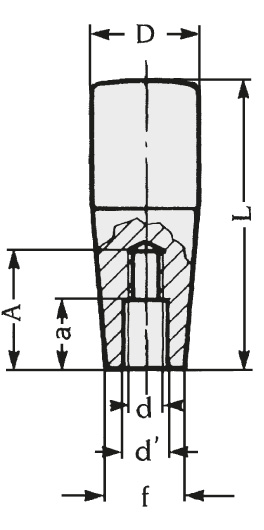

Schéma 1 + Poignée FS
en plastique composite
REF DÉSIGNATION D d a A d' f L Poinds (g) 3D Devis
2554 POIGNEE FS BAK. D.17 L.45 M6 MATIERE 17 M6 2 14 6,2 15 45 12
2555 POIGNEE FS BAK. D.17 L.45 M8 MATIERE 17 M8 2 16 8,2 15 45 12
2559 POIGNEE FS BAK. D.23 L.60 M8 MATIERE 23 M8 8 24 8,5 18 60 25
2562 POIGNEE FS BAK. D.28 L.70 M10 MATIERE 28 M10 10 28 10,5 21 70 44
3108 POIGNEE FS BAK. D.30 L.100 M10 MATIERE 30 M10 7 60 10,2 25 100 92
3110 POIGNEE FS BAK. D.30 L.100 M12 MATIERE 30 M12 8 60 12,2 25 100 91

02 / Insert fileté

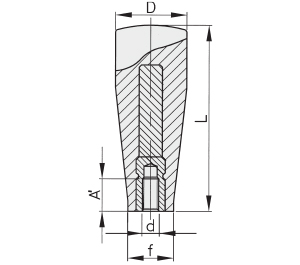

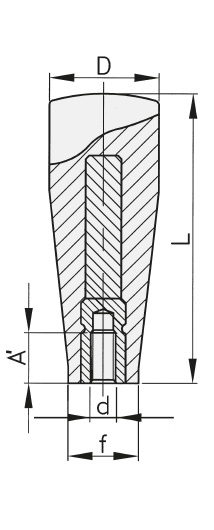

Schéma 2 + Poignée FS
en plastique composite
REF DÉSIGNATION D d A' D1 f L Poinds (g) 3D Devis
2557 POIGNEE FS BAK. D.17 L.45 INS LAITON M5 17 M5 10 5 15 45 18
2558 POIGNEE FS BAK. D.17 L.45 INS LAITON M6 17 M6 9 6 15 45 18
2561 POIGNEE FS BAK. D.23 L.60 INS ACIER M8 23 M8 14 8 18 60 45
2564 POIGNEE FS BAK. D.28 L.70 INS ACIER M8 28 M8 14 8 21 70 68
3103 POIGNEE FS BAK. D.30 L.100 INS ACIER M10 30 M10 22 10 25 100 135
3104 POIGNEE FS BAK. D.30 L.100 INS ACIER M12 30 M12 21 12 25 100 135

03 / Tige filetée

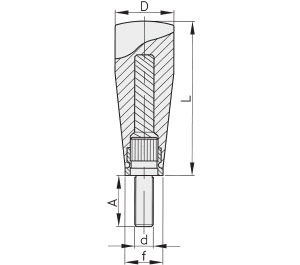

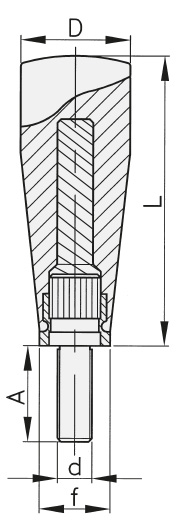

Schéma 3 + Poignée FS
en plastique composite
REF DÉSIGNATION D d A D1 f L Poinds (g) 3D Devis
2556 POIGNEE FS BAK. D.17 L.45 TIGE ACIER M6*18 17 M6 18 6 15 45 22
2560 POIGNEE FS BAK. D.23 L.60 TIGE ACIER M8*12 23 M8 12 8 18 60 52
2563 POIGNEE FS BAK. D.28 L.70 TIGE ACIER M10*20 28 M10 20 10 21 70 85
3101 POIGNEE FS BAK. D.30 L.100 TIGE ACIER M10*12 30 M10 12 10 25 100 140
3111 POIGNEE FS BAK. D.30 L.100 TIGE ACIER M10*20 30 M10 20 10 25 100 142
3102 POIGNEE FS BAK. D.30 L.100 TIGE ACIER M12*24 30 M12 24 12 25 100 148
