Poignée CS

en aluminium

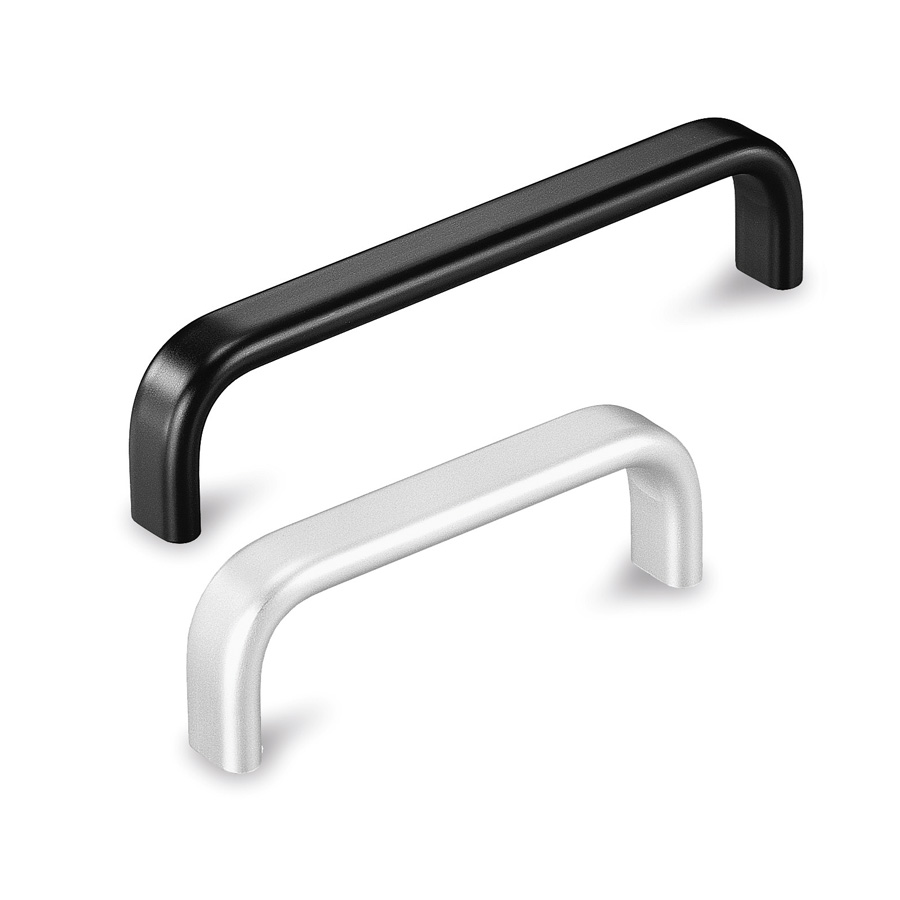

Poignées à entr’axe  en aluminium  : Poignée CS
en aluminium
  • Reach
  • Rohs
Poignée réalisée soit en aluminium AlMgSi 0,5 recourbé, anodisé (version 1) soit en profilé d’aluminium, ovale aplati AlMgSi 0,5, (version 2) surface mate, dépolie et anodisée. Traction maximale applicable supérieure à 500 N.

VERSIONS DISPONIBLES


01 / largeur 12mm

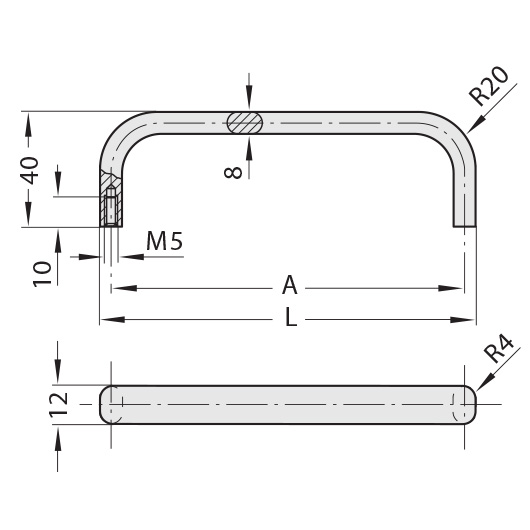

Schéma 1 + Poignée CS
en aluminium
REF DÉSIGNATION A B FIXATION Poinds (g) 3D Devis
10024 POIGNEE CS ALU ENTR55 M5 55 63 M5 24
10025 POIGNEE CS ALU ENTR88 M5 88 96 M5 30
10026 POIGNEE CS ALU ENTR100 M5 100 108 M5 32
10028 POIGNEE CS ALU ENTR120 M5 120 128 M5 37
10029 POIGNEE CS ALU ENTR180 M5 180 188 M5 50
10030 POIGNEE CS ALU ENTR200 M5 200 208 M5 55
10031 POIGNEE CS ALU ENTR235 M5 235 243 M5 64
10032 POIGNEE CS ALU ENTR250 M5 250 258 M5 68
10024N POIGNEE CS ALU ENTR55 M5 NOIR 55 63 M5 24
10025N POIGNEE CS ALU ENTR88 M5 NOIR 88 96 M5 30
10026N POIGNEE CS ALU ENTR100 M5 NOIR 100 108 M5 32
10028N POIGNEE CS ALU ENTR120 M5 NOIR 120 128 M5 37
10029N POIGNEE CS ALU ENTR180 M5 NOIR 180 188 M5 50
10030N POIGNEE CS ALU ENTR200 M5 NOIR 200 208 M5 55
10031N POIGNEE CS ALU ENTR235 M5 NOIR 235 243 M5 64
10032N POIGNEE CS ALU ENTR250 M5 NOIR 250 258 M5 68

02 / Largeur 20mm

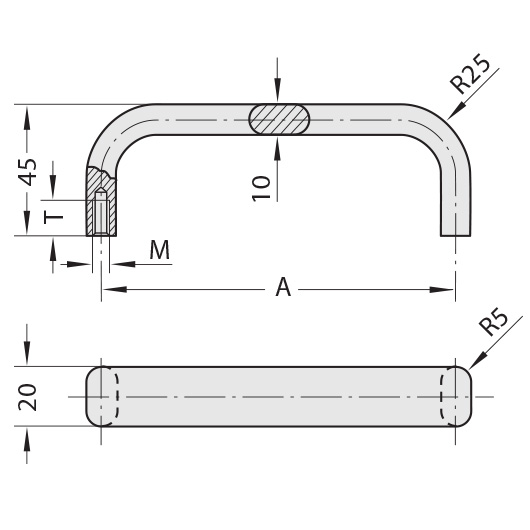

Schéma 2 + Poignée CS
en aluminium
REF DÉSIGNATION A M T Poinds (g) 3D Devis
10197 POIGNEE CS ALU ENTR120 M5 120 M5 10 84
10940 POIGNEE CS ALU ENTR140 M5 140 M5 10 95
10198 POIGNEE CS ALU ENTR180 M5 180 M5 10 114
10199 POIGNEE CS ALU ENTR200 M5 200 M5 10 123
10200 POIGNEE CS ALU ENTR350 M6 350 M6 12 195
10197N POIGNEE CS ALU ENTR120 M5 NOIR 120 M5 10 84
10940N POIGNEE CS ALU ENTR140 M5 NOIR 140 M5 10 95
10198N POIGNEE CS ALU ENTR180 M5 NOIR 180 M5 10 114
10199N POIGNEE CS ALU ENTR200 M5 NOIR 200 M5 10 123
10200N POIGNEE CS ALU ENTR350 M6 NOIR 350 M6 12 195
