Poignées à entr’axe en aluminium : Poignée DN en aluminium
  • Reach
  • Rohs
Visualisation 3D
Fiche technique
Ajouter aux favoris

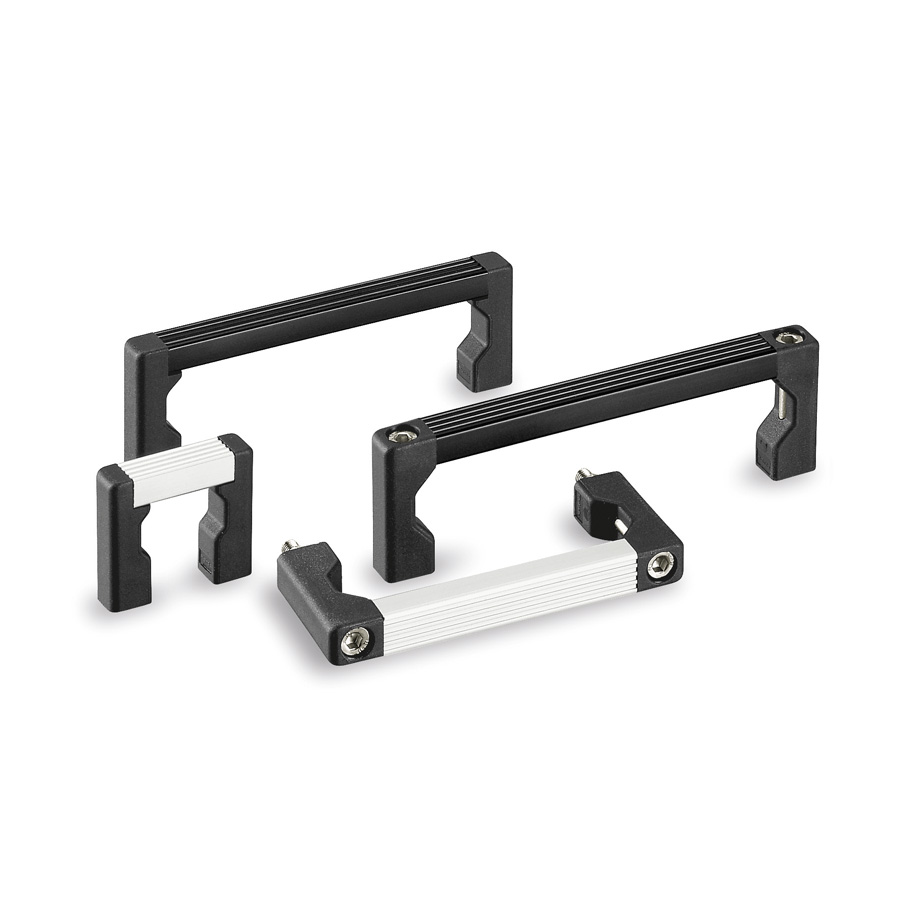

Poignée avec traverse en aluminium profilé anodisé, montants en plastique polyamide noir renforcé de micro-billes de verre. Version 01 avec renforcement noyau acier. Version 02 avec renforcement lamelle acier. La poignée version 02 est livrée avec vis inox tête cylindrique M5 x 45 et écrou-freins zingués. Traction maximale supérieure à 500 N.

VERSIONS DISPONIBLES

01 / Avec noyaux acier

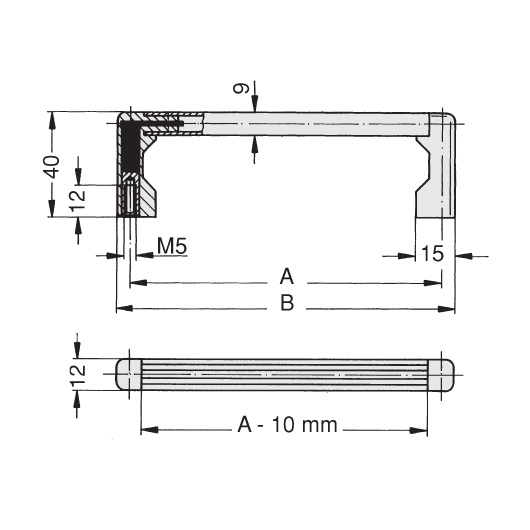

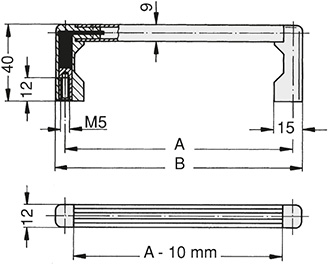

Schéma 1 + Poignée DN en aluminium
REF DÉSIGNATION A B FIXATION Poids (g) 3D Devis
10610 POIGNEE DN STRIEE ALU ENTR55 M5 55 65 M5 43
10611 POIGNEE DN STRIEE ALU ENTR88 M5 88 98 M5 46
10612 POIGNEE DN STRIEE ALU ENTR100 M5 100 110 M5 47
10613 POIGNEE DN STRIEE ALU ENTR120 M5 120 130 M5 52
10614 POIGNEE DN STRIEE ALU ENTR180 M5 180 190 M5 61
10615 POIGNEE DN STRIEE ALU ENTR235 M5 235 245 M5 70
10610N POIGNEE DN STRIEE ALU ENTR55 M5 NOIR 55 65 M5 43
10611N POIGNEE DN STRIEE ALU ENTR88 M5 NOIR 88 98 M5 46
10612N POIGNEE DN STRIEE ALU ENTR100 M5 NOIR 100 110 M5 47
10613N POIGNEE DN STRIEE ALU ENTR120 M5 NOIR 120 130 M5 52
10614N POIGNEE DN STRIEE ALU ENTR180 M5 NOIR 180 190 M5 61
10615N POIGNEE DN STRIEE ALU ENTR235 M5 NOIR 235 245 M5 70

02 / Avec lamelles acier

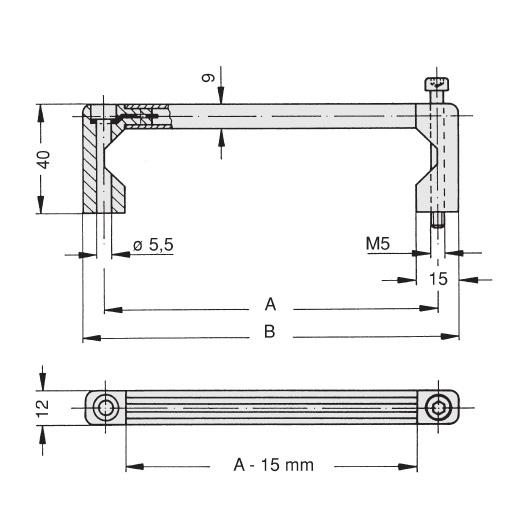

Schéma 2 + Poignée DN en aluminium
REF DÉSIGNATION A B FIXATION Poids (g) 3D Devis
10620 POIGNEE DN STRIEE ALU ENTR55 VIS M5 55 70 M5x45 43
10621 POIGNEE DN STRIEE ALU ENTR88 VIS M5 88 103 M5x45 46
10622 POIGNEE DN STRIEE ALU ENTR100 VIS M5 100 115 M5x45 47
10623 POIGNEE DN STRIEE ALU ENTR120 VIS M5 120 135 M5x45 52
10624 POIGNEE DN STRIEE ALU ENTR180 VIS M5 180 195 M5x45 61
10625 POIGNEE DN STRIEE ALU ENTR235 VIS M5 235 250 M5x45 70
10620N POIGNEE DN STRIEE ALU ENTR55 VIS M5 NOIR 55 70 M5x45 43
10621N POIGNEE DN STRIEE ALU ENTR88 VIS M5 NOIR 88 103 M5x45 46
10622N POIGNEE DN STRIEE ALU ENTR100 VIS M5 NOIR 100 115 M5x45 47
10623N POIGNEE DN STRIEE ALU ENTR120 VIS M5 NOIR 120 135 M5x45 52
10624N POIGNEE DN STRIEE ALU ENTR180 VIS M5 NOIR 180 195 M5x45 61
10625N POIGNEE DN STRIEE ALU ENTR235 VIS M5 NOIR 235 250 M5x45 70
