Boule lisse

en plastique polyamide

Poignées et boutons lisses : Boule lisse
en plastique polyamide
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius

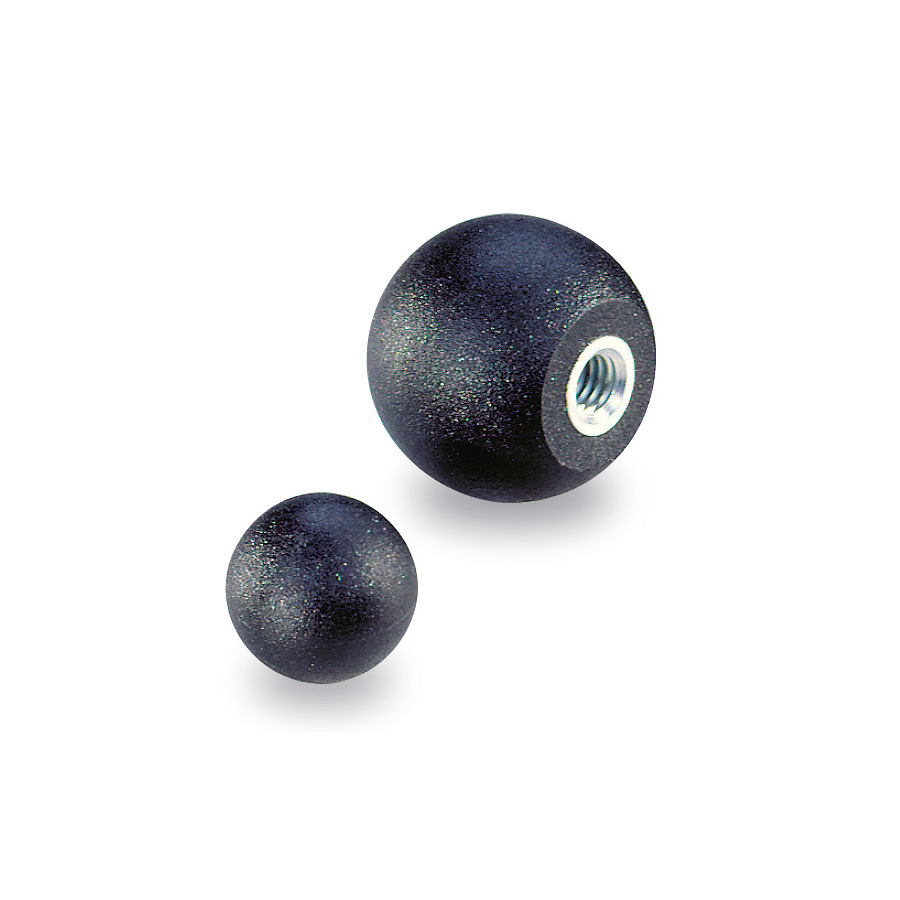

Boule en polyamide noir. Insert en acier zingué.

VERSIONS DISPONIBLES


01 / Filetage moulé

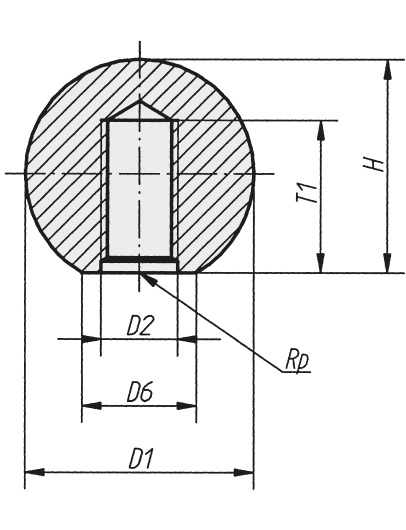

Schéma 1 + Boule lisse
en plastique polyamide
REF DÉSIGNATION D D2 D6 H T1 min 3D Devis
15420 BOULE LISSE POLYA. D.16 M4 MATIERE 16 M4 8 15 7
15421 BOULE LISSE POLYA. D.16 M5 MATIERE 16 M5 8 15 7
15422 BOULE LISSE POLYA. D.20 M5 MATIERE 20 M5 12 18 9
15423 BOULE LISSE POLYA. D.20 M6 MATIERE 20 M6 12 18 9
15424 BOULE LISSE POLYA. D.25 M6 MATIERE 25 M6 15 22,5 11
15425 BOULE LISSE POLYA. D.25 M8 MATIERE 25 M8 15 22,5 11
15426 BOULE LISSE POLYA. D.32 M8 MATIERE 32 M8 18 29 14,5
15427 BOULE LISSE POLYA. D.32 M10 MATIERE 32 M10 18 29 14,5

02 / Insert fileté

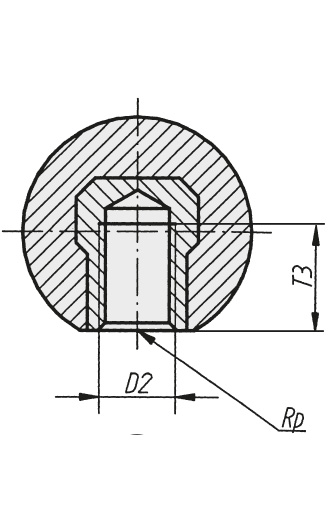

Schéma 2 + Boule lisse
en plastique polyamide
REF DÉSIGNATION D1 D2 D6 H T3 min 3D Devis
15428 BOULE LISSE POLYA. D.20 INS ACIER M5 20 M5 12 18 7,5
15429 BOULE LISSE POLYA. D.20 INS ACIER M6 20 M6 12 18 7,5
15430 BOULE LISSE POLYA. D.25 INS ACIER M6 25 M6 15 22,5 9
15431 BOULE LISSE POLYA. D.25 INS ACIER M8 25 M8 15 22,5 9
15432 BOULE LISSE POLYA. D.32 INS ACIER M8 32 M8 18 29 12
15433 BOULE LISSE POLYA. D.32 INS ACIER M10 32 M10 18 29 12
