Poignées et boutons moletés : Bouton RV en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris

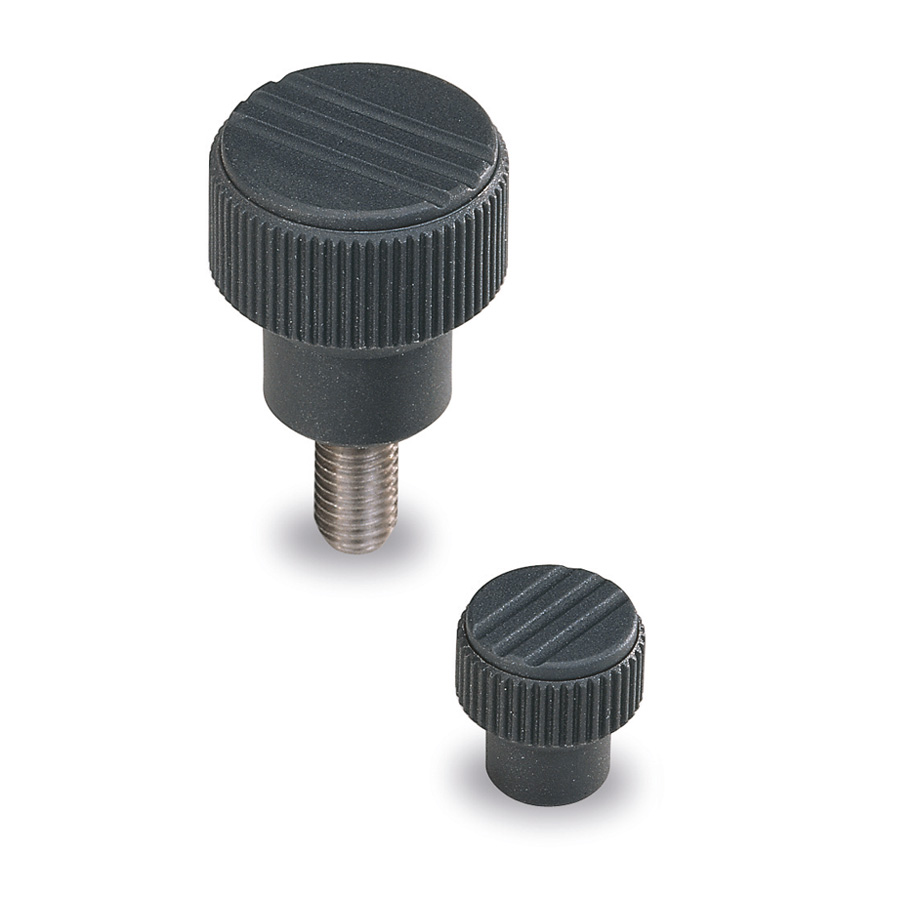

Bouton en polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Autres couleurs de capsule : gris (RAL 7035) rouge (RAL 3020) et jaune (RAL 1021), par 20 pièces, prix sur demande.Tige et insert en acier zingué ou en acier inox AISI 303.

VERSIONS DISPONIBLES

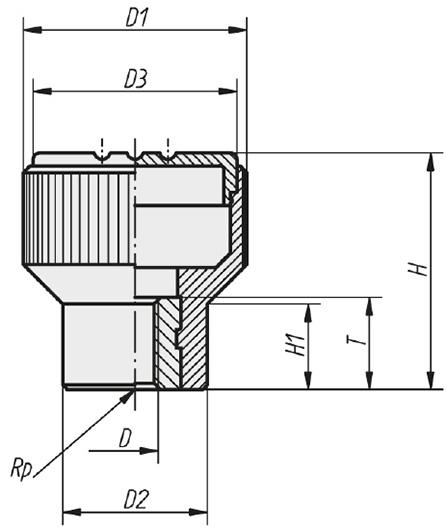

Schéma 1 + Bouton RV en plastique composite

01 / Insert fileté

Schéma 2 + Bouton RV en plastique composite
REF DÉSIGNATION D1 D D2 D3 H H1 T Poids (g) 3D Devis
8160 BOUTON RV POLYA. D.21 INS ACIER M4 21 M4 14 19 22 8 10 9
8161 BOUTON RV POLYA. D.21 INS ACIER M5 21 M5 14 19 22 8 10 9
8162 BOUTON RV POLYA. D.21 INS ACIER M6 21 M6 14 19 22 8 10 10
8163 BOUTON RV POLYA. D.26 INS ACIER M8 26 M8 18 23 26 9,5 14 12
8164 BOUTON RV POLYA. D.34 INS ACIER M8 34 M8 22 31 36 13 14 22
8165 BOUTON RV POLYA. D.34 INS ACIER M10 34 M10 22 31 36 13 14 22
8160i BOUTON RV POLYA. D.21 INS INOX M4 21 M4 14 19 22 8 10 11
8161i BOUTON RV POLYA. D.21 INS INOX M5 21 M5 14 19 22 8 10 12
8162i BOUTON RV POLYA. D.21 INS INOX M6 21 M6 14 19 22 8 10 12
8163i BOUTON RV POLYA. D.26 INS INOX M8 26 M8 18 23 26 9,5 14 15
8164i BOUTON RV POLYA. D.34 INS INOX M8 34 M8 22 31 36 13 14 24
8165i BOUTON RV POLYA. D.34 INS INOX M10 34 M10 22 31 36 13 14 25

02 / Tige filetée

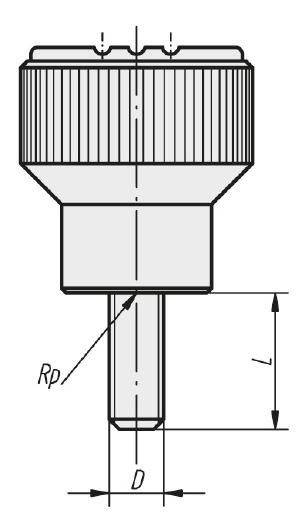

Schéma 3 + Bouton RV en plastique composite
REF DÉSIGNATION D1 D D2 D3 H H1 L 3D Devis
817110 BOUTON RV POLYA. D.21 TIGE ACIER M5*10 21 M5 14 19 22 8 10
817115 BOUTON RV POLYA. D.21 TIGE ACIER M5*15 21 M5 14 19 22 8 15
817120 BOUTON RV POLYA. D.21 TIGE ACIER M5*20 21 M5 14 19 22 8 20
817125 BOUTON RV POLYA. D.21 TIGE ACIER M5*25 21 M5 14 19 22 8 25
817215 BOUTON RV POLYA. D.21 TIGE ACIER M6*15 21 M6 14 19 22 8 15
817220 BOUTON RV POLYA. D.21 TIGE ACIER M6*20 21 M6 14 19 22 8 20
817225 BOUTON RV POLYA. D.21 TIGE ACIER M6*25 21 M6 14 19 22 8 25
817230 BOUTON RV POLYA. D.21 TIGE ACIER M6*30 21 M6 14 19 22 8 30
817320 BOUTON RV POLYA. D.26 TIGE ACIER M8*20 26 M8 18 23 26 9,5 20
817325 BOUTON RV POLYA. D.26 TIGE ACIER M8*25 26 M8 18 23 26 9,5 25
817330 BOUTON RV POLYA. D.26 TIGE ACIER M8*30 26 M8 18 23 26 9,5 30
817340 BOUTON RV POLYA. D.26 TIGE ACIER M8*40 26 M8 18 23 26 9,5 40
817420 BOUTON RV POLYA. D.34 TIGE ACIER M10*20 34 M10 22 31 36 13 20
817430 BOUTON RV POLYA. D.34 TIGE ACIER M10*30 34 M10 22 31 36 13 30
817440 BOUTON RV POLYA. D.34 TIGE ACIER M10*40 34 M10 22 31 36 13 40
817110i BOUTON RV POLYA. D.21 TIGE INOX M5*10 21 M5 14 19 22 8 10
817115i BOUTON RV POLYA. D.21 TIGE INOX M5*15 21 M5 14 19 22 8 15
817120i BOUTON RV POLYA. D.21 TIGE INOX M5*20 21 M5 14 19 22 8 20
817125i BOUTON RV POLYA. D.21 TIGE INOX M5*25 21 M5 14 19 22 8 25
817215i BOUTON RV POLYA. D.21 TIGE INOX M6*15 21 M6 14 19 22 8 15
817220i BOUTON RV POLYA. D.21 TIGE INOX M6*20 21 M6 14 19 22 8 20
817225i BOUTON RV POLYA. D.21 TIGE INOX M6*25 21 M6 14 19 22 8 25
817230i BOUTON RV POLYA. D.21 TIGE INOX M6*30 21 M6 14 19 22 8 30
817320i BOUTON RV POLYA. D.26 TIGE INOX M8*20 26 M8 18 23 26 9,5 20
817325i BOUTON RV POLYA. D.26 TIGE INOX M8*25 26 M8 18 23 26 9,5 25
817330i BOUTON RV POLYA. D.26 TIGE INOX M8*30 26 M8 18 23 26 9,5 30
817340i BOUTON RV POLYA. D.26 TIGE INOX M8*40 26 M8 18 23 26 9,5 40
817420i BOUTON RV POLYA. D.34 TIGE INOX M10*20 34 M10 22 31 36 13 20
817430i BOUTON RV POLYA. D.34 TIGE INOX M10*30 34 M10 22 31 36 13 30
817440i BOUTON RV POLYA. D.34 TIGE INOX M10*40 34 M10 22 31 36 13 40
