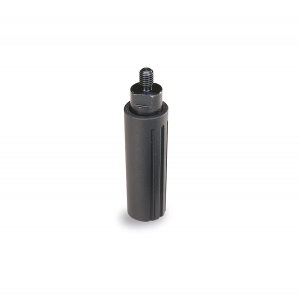

Poignée tournante MHV

en plastique composite

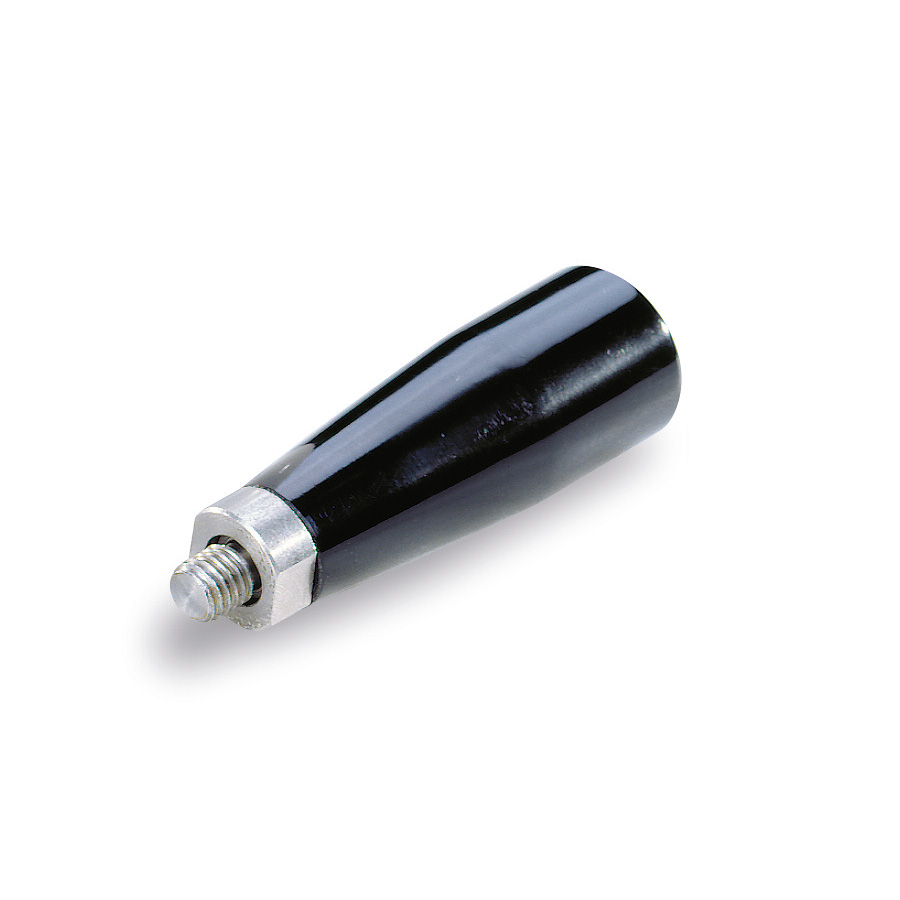

Poignée tournante FSV

en plastique composite

125° Celsius
-35° Celsius

Visualisation 3D

Fiche technique

Ajouter aux favoris

Poignée en thermo-durcissable noir, de surface brillante et polie, très grande dureté et excellente résistance aux produits chimiques. Utilisation de — 50° à + 155° Celsius. Bague et axe en acier zingué, mécanisme tournant breveté, ultra-simple à installer dans un trou fileté, même borgne. On fixe d’abord l’axe avec la bague et on vissera ensuite la poignée sur l’axe en maintenant celui-ci immobile grâce au méplat.

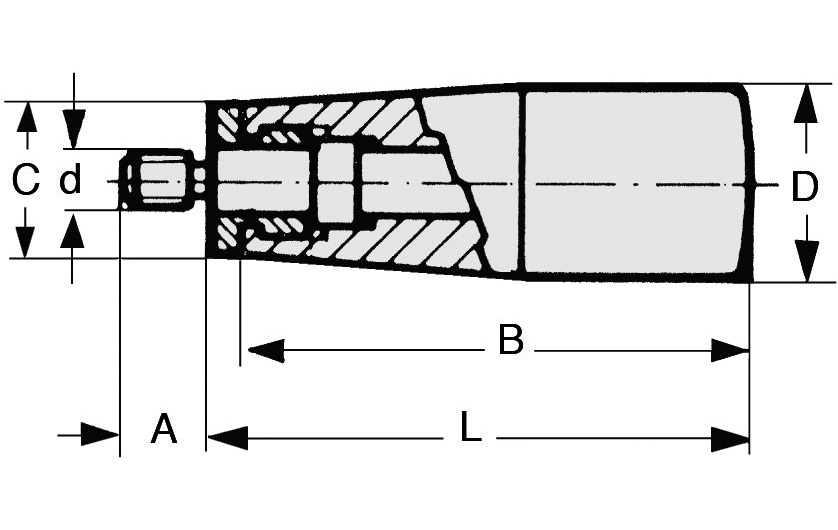

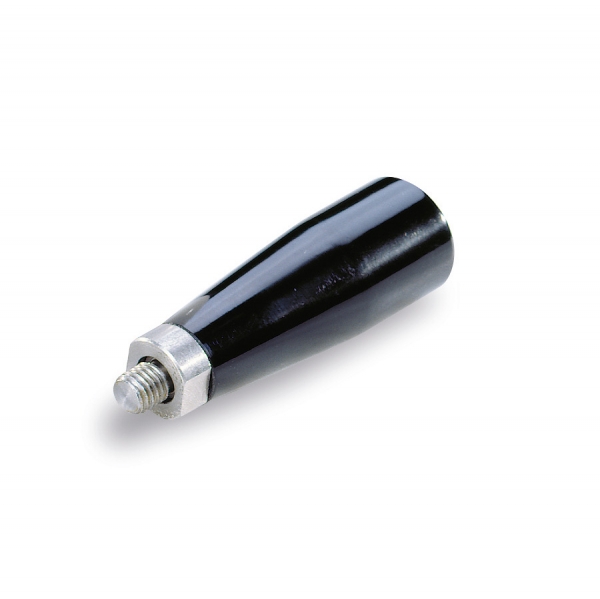

Schéma 1 + Poignée tournante FSV
en plastique composite

REF	DÉSIGNATION	L	D	B	C	A	Poids (g)
1886	POIGNEE TOURNANTE FSV BAK. D.17 L.48 TIGE ACIER M5*7	48	M5	45	15	7	25
1888	POIGNEE TOURNANTE FSV BAK. D.23 L.64 TIGE ACIER M8*9	64	M8	60	18	9	55
1890	POIGNEE TOURNANTE FSV BAK. D.28 L.74 TIGE ACIER M10*11	74	M10	70	21	11	90
