Déclinaisons disponibles

Bouton AM

en plastique composite

Poignées T et boutons à ailettes : Bouton AM
en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius

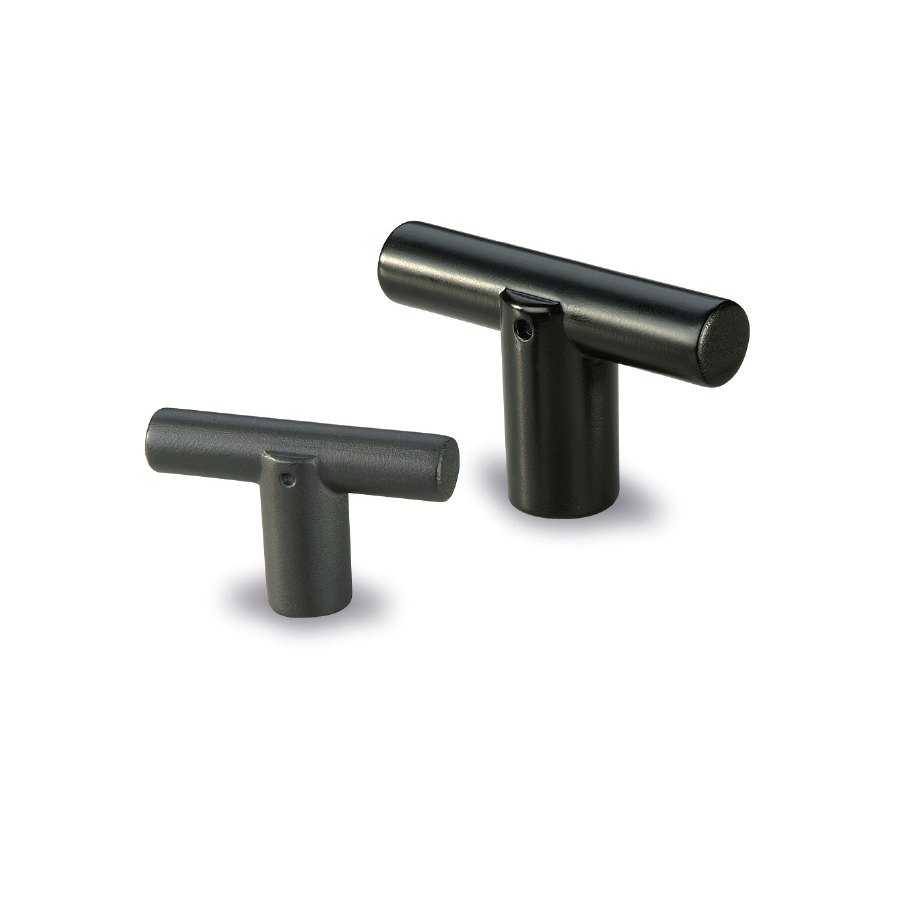

Bouton en polyamide noir renforcé de micro-billes de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Insert et tige en acier zingué.

VERSIONS DISPONIBLES

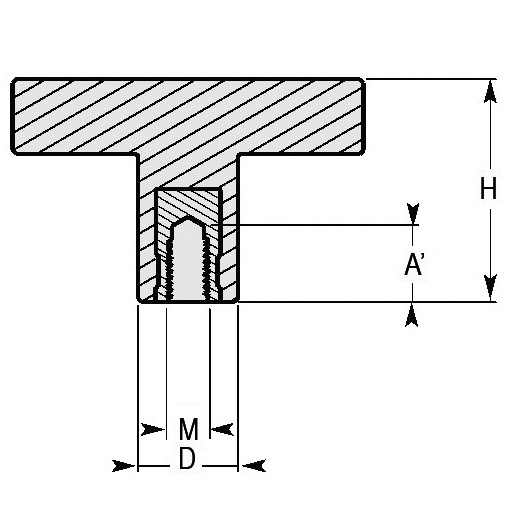

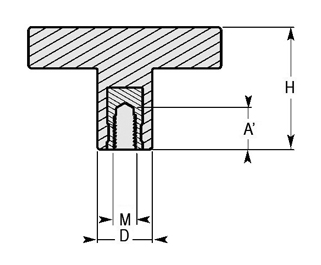

Schéma 1 + Bouton AM
en plastique composite

01 / Insert fileté

Schéma 2 + Bouton AM
en plastique composite
REF DÉSIGNATION L M B D F H A' Poinds (g) 3D Devis
16202 BOUTON AM POLYA. L.50 INS ACIER M6 50 M6 14 14 21 32 9 14
16203 BOUTON AM POLYA. L.70 INS ACIER M8 70 M8 20 19 30 44 14 41
16204 BOUTON AM POLYA. L.70 INS ACIER M10 70 M10 20 19 30 44 18 49

02 / Tige filetée

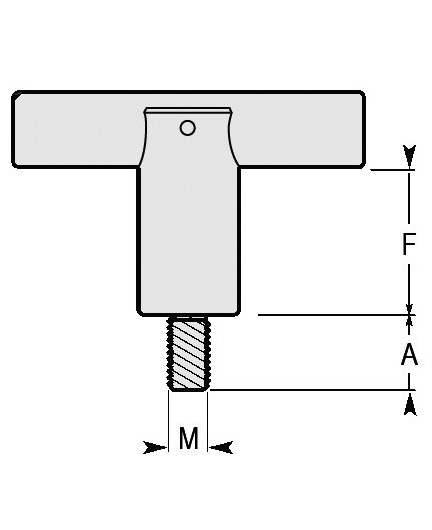

Schéma 3 + Bouton AM
en plastique composite
REF DÉSIGNATION L M B D F H A 3D Devis
16292 BOUTON AM POLYA. L.50 TIGE ACIER M6*15 50 M6 14 14 21 32 15
16171 BOUTON AM POLYA. L.70 TIGE ACIER M8*20 70 M8 20 19 30 44 20
16181 BOUTON AM POLYA. L.70 TIGE ACIER M10*20 70 M10 20 19 30 44 20
