Poignées et boutons de serrage

Poignées et boutons de serrage en étoile

Bouton CN

en plastique composite

Poignées et boutons de serrage en étoile : Bouton CN en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris

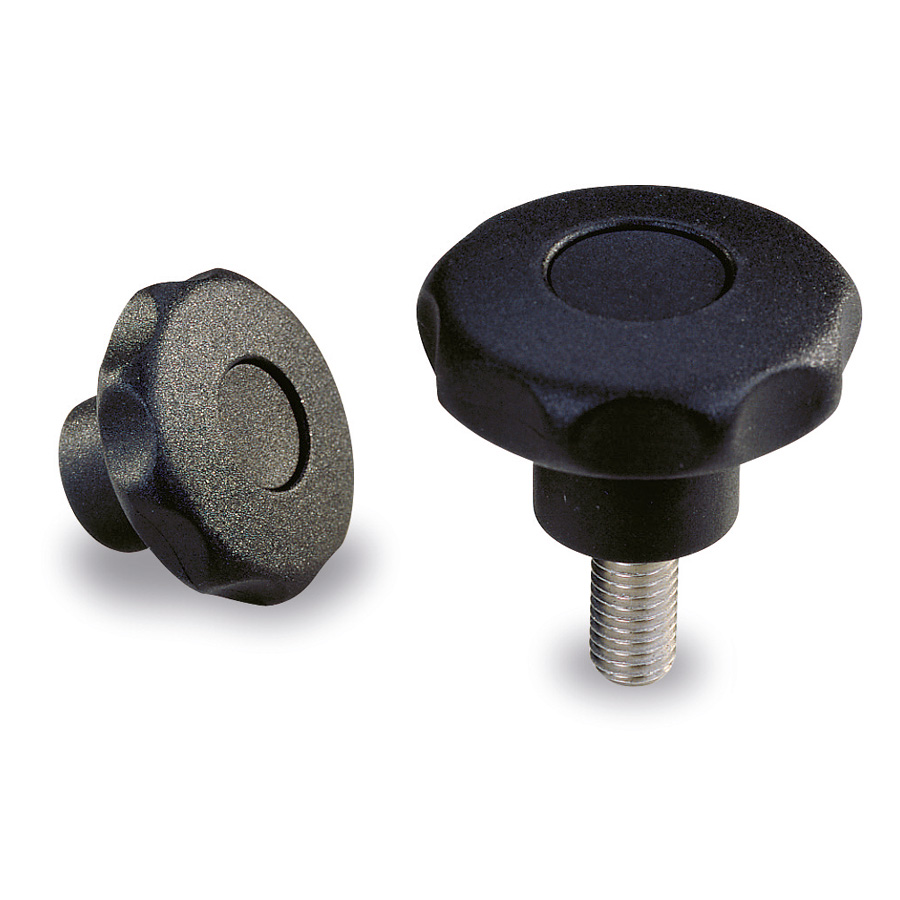

Bouton en polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Insert et tige en acier zingué.

VERSIONS DISPONIBLES

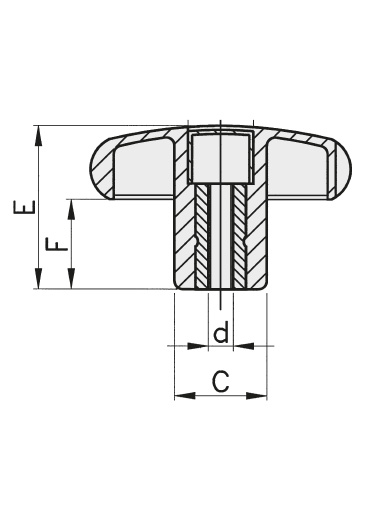

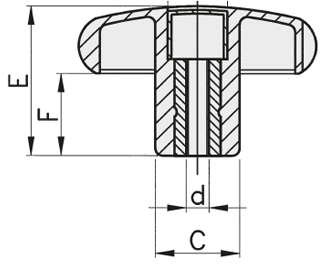

Schéma 1 + Bouton CN en plastique composite

01 / Insert fileté

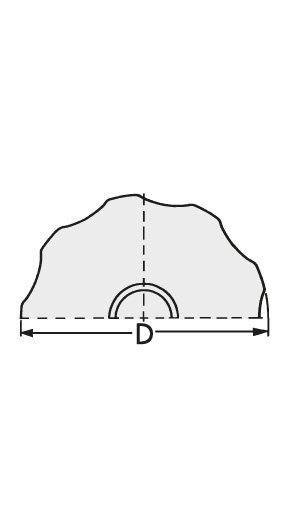

Schéma 2 + Bouton CN en plastique composite
REF DÉSIGNATION D d A B C E F Poids (g) 3D Devis
6110 BOUTON CN POLYA. D.40 INS ACIER M6 40 M6 32 16 18 24 13 16
6111 BOUTON CN POLYA. D.40 INS ACIER M8 40 M8 32 16 18 24 13 16
6131 BOUTON CN POLYA. D.50 INS ACIER M8 50 M8 41 20 18 32 18 21
6132 BOUTON CN POLYA. D.50 INS ACIER M10 50 M10 41 20 22,5 32 18 22
6151 BOUTON CN POLYA. D.63 INS ACIER M10 63 M10 54 20 22,5 40 22 26
6152 BOUTON CN POLYA. D.63 INS ACIER M12 63 M12 54 20 25 40 22 27

02 / Tige filetée

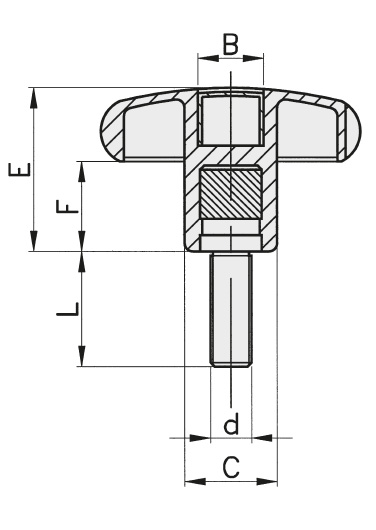

Schéma 3 + Bouton CN en plastique composite
REF DÉSIGNATION D d A B C E F L Poids (g) 3D Devis
610020 BOUTON CN POLYA. D.40 TIGE ACIER M6*20 40 M6 32 16 18 24 13 20 32
610030 BOUTON CN POLYA. D.40 TIGE ACIER M6*30 40 M6 32 16 18 24 13 30 32
610040 BOUTON CN POLYA. D.40 TIGE ACIER M6*40 40 M6 32 16 18 24 13 40 32
610050 BOUTON CN POLYA. D.40 TIGE ACIER M6*50 40 M6 32 16 18 24 13 50 32
610120 BOUTON CN POLYA. D.40 TIGE ACIER M8*20 40 M8 32 16 18 24 13 20 35
610125 BOUTON CN POLYA. D.40 TIGE ACIER M8*25 40 M8 32 16 18 24 13 25 35
610130 BOUTON CN POLYA. D.40 TIGE ACIER M8*30 40 M8 32 16 18 24 13 30 35
610140 BOUTON CN POLYA. D.40 TIGE ACIER M8*40 40 M8 32 16 18 24 13 40 35
610150 BOUTON CN POLYA. D.40 TIGE ACIER M8*50 40 M8 32 16 18 24 13 50 35
612120 BOUTON CN POLYA. D.50 TIGE ACIER M8*20 50 M8 41 20 18 32 18 20 37
612130 BOUTON CN POLYA. D.50 TIGE ACIER M8*30 50 M8 41 20 18 32 18 30 37
612140 BOUTON CN POLYA. D.50 TIGE ACIER M8*40 50 M8 41 20 18 32 18 40 37
612150 BOUTON CN POLYA. D.50 TIGE ACIER M8*50 50 M8 41 20 18 32 18 50 37
612230 BOUTON CN POLYA. D.50 TIGE ACIER M10*30 50 M10 41 20 22,5 32 18 30 42
612240 BOUTON CN POLYA. D.50 TIGE ACIER M10*40 50 M10 41 20 22,5 32 18 40 42
612250 BOUTON CN POLYA. D.50 TIGE ACIER M10*50 50 M10 41 20 22,5 32 18 50 42
614230 BOUTON CN POLYA. D.63 TIGE ACIER M12*30 63 M12 54 20 25 40 22 30 52
614240 BOUTON CN POLYA. D.63 TIGE ACIER M12*40 63 M12 54 20 25 40 22 40 52
614250 BOUTON CN POLYA. D.63 TIGE ACIER M12*50 63 M12 54 20 25 40 22 50 52
