Poignées et boutons de serrage

Poignées T et boutons à ailettes

Bouton FR

en plastique composite

Poignées T et boutons à ailettes : Bouton FR en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris

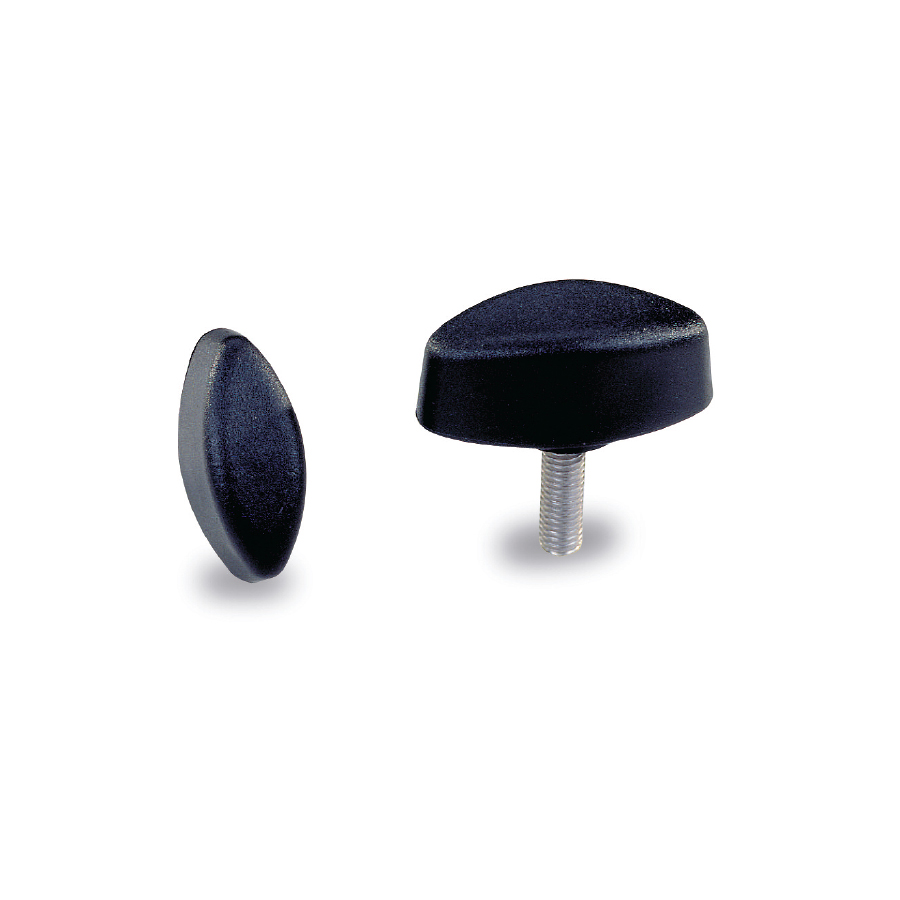

Bouton en polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius. Insert en laiton et tige en acier zingué ou en acier inox AISI 303.

VERSIONS DISPONIBLES

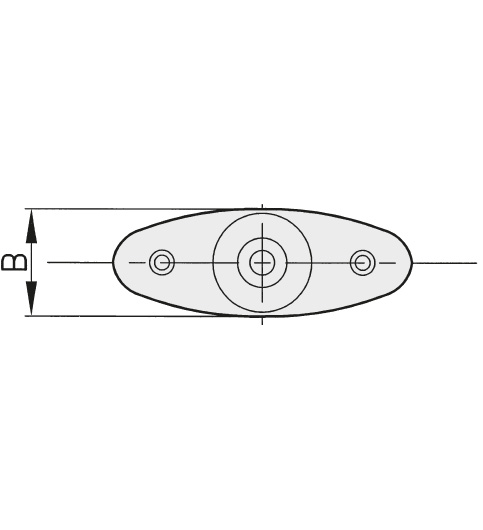

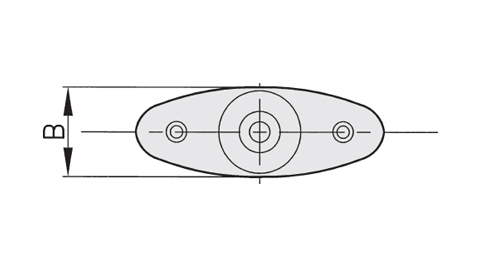

Schéma 1 + Bouton FR en plastique composite

01 / Insert fileté

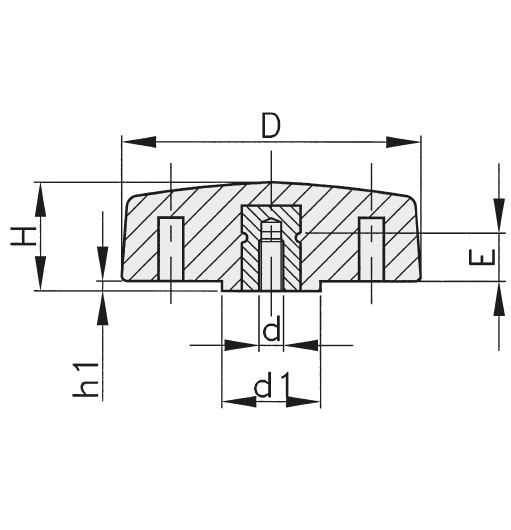

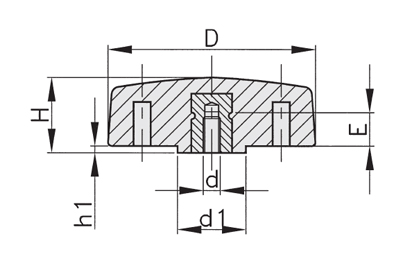

Schéma 2 + Bouton FR en plastique composite
REF DÉSIGNATION D d1 B1 d E H h1 3D Devis
6980 BOUTON FR POLYA. D.26 INS LAITON M4 26 12 11 M4 6 12,5 0,8
6981 BOUTON FR POLYA. D.26 INS LAITON M5 26 12 11 M5 7,5 12,5 0,8
6982 BOUTON FR POLYA. D.34 INS LAITON M6 34 14 16 M6 9 16 0,8
6983 BOUTON FR POLYA. D.40 INS LAITON M8 40 18 18 M8 12 17 0,8

02 / Tige filetée

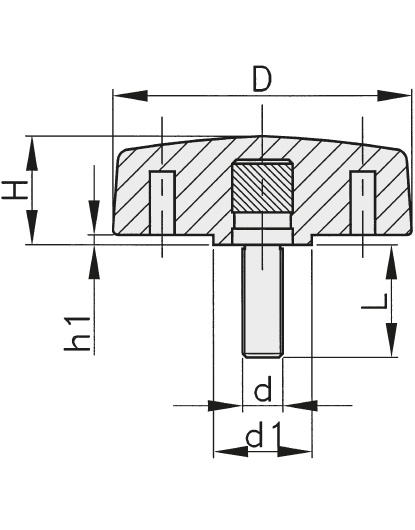

Schéma 3 + Bouton FR en plastique composite
REF DÉSIGNATION D d1 d H h1 LONGUEUR 3D Devis
698510 BOUTON FR POLYA. D.26 TIGE ACIER M4*10 26 12 M4 12,5 0,8 10
698516 BOUTON FR POLYA. D.26 TIGE ACIER M4*16 26 12 M4 12,5 0,8 16
698610 BOUTON FR POLYA. D.26 TIGE ACIER M5*10 26 12 M5 12,5 0,8 10
698616 BOUTON FR POLYA. D.26 TIGE ACIER M5*16 26 12 M5 12,5 0,8 16
698620 BOUTON FR POLYA. D.26 TIGE ACIER M5*20 26 12 M5 12,5 0,8 20
698716 BOUTON FR POLYA. D.34 TIGE ACIER M6*16 34 14 M6 16 0,8 16
698816 BOUTON FR POLYA. D.34 TIGE ACIER M8*16 34 14 M8 16 0,8 16
698840 BOUTON FR POLYA. D.34 TIGE ACIER M8*40 34 14 M8 16 0,8 40
698940 BOUTON FR POLYA. D.40 TIGE ACIER M8*40 40 18 M8 17 0,8 40
699030 BOUTON FR POLYA. D.40 TIGE ACIER M10*30 40 18 M10 17 0,8 30
699040 BOUTON FR POLYA. D.40 TIGE ACIER M10*40 40 18 M10 17 0,8 40
698720 BOUTON FR POLYA. D.34 TIGE ACIER M6*20 34 14 M6 16 0,8 20
698825 BOUTON FR POLYA. D.34 TIGE ACIER M8*25 34 14 M8 16 0,8 25
698916 BOUTON FR POLYA. D.40 TIGE ACIER M8*16 40 18 M8 17 0,8 16
699020 BOUTON FR POLYA. D.40 TIGE ACIER M10*20 40 18 M10 17 0,8 20
698725 BOUTON FR POLYA. D.34 TIGE ACIER M6*25 34 14 M6 16 0,8 25
698830 BOUTON FR POLYA. D.34 TIGE ACIER M8*30 34 14 M8 16 0,8 30
698925 BOUTON FR POLYA. D.40 TIGE ACIER M8*25 40 18 M8 17 0,8 25
698730 BOUTON FR POLYA. D.34 TIGE ACIER M6*30 34 14 M6 16 0,8 30
698616i BOUTON FR POLYA. D.26 TIGE INOX M5*16 26 12 M5 12,5 0,8 16
698620i BOUTON FR POLYA. D.26 TIGE INOX M5*20 26 12 M5 12,5 0,8 20
698716i BOUTON FR POLYA. D.34 TIGE INOX M6*16 34 14 M6 16 0,8 16
698720i BOUTON FR POLYA. D.34 TIGE INOX M6*20 34 14 M6 16 0,8 20
698820i BOUTON FR POLYA. D.34 TIGE INOX M8*20 34 14 M8 16 0,8 20
698830i BOUTON FR POLYA. D.34 TIGE INOX M8*30 34 14 M8 16 0,8 30
