Poignées et boutons de serrage

Bouton NA

en plastique composite

135° Celsius
-40° Celsius

Visualisation 3D

Fiche technique

Ajouter aux favoris

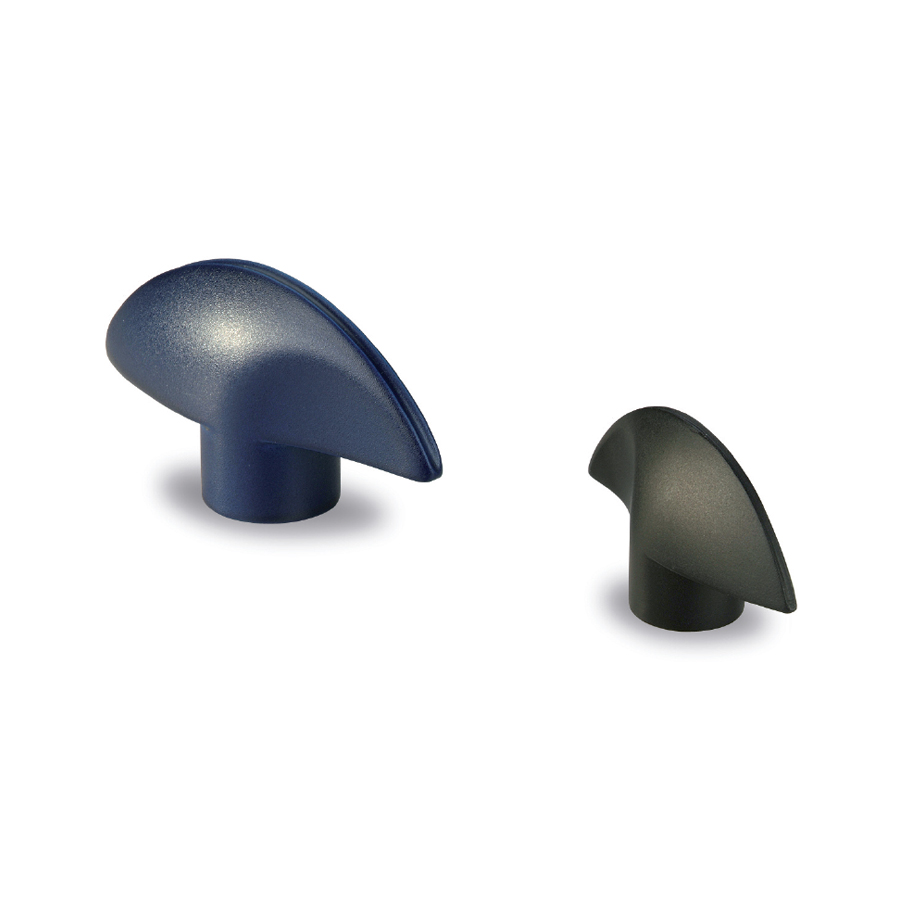

Bouton en techno-plastique polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Insert et tige en acier zingué.

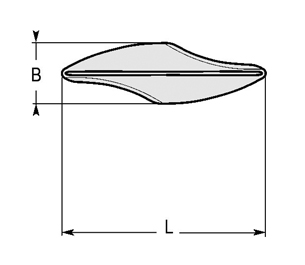

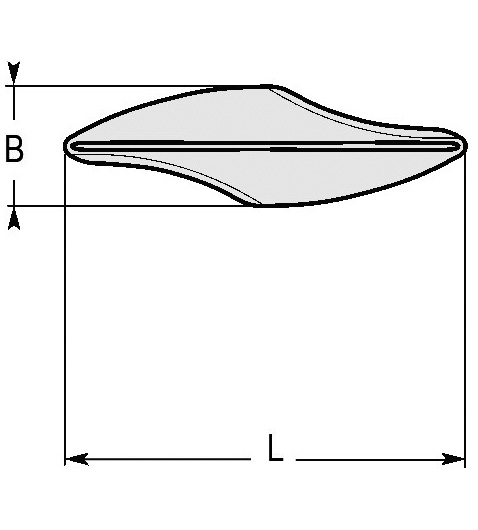

Schéma 1 + Bouton NA
en plastique composite

01 / Insert fileté

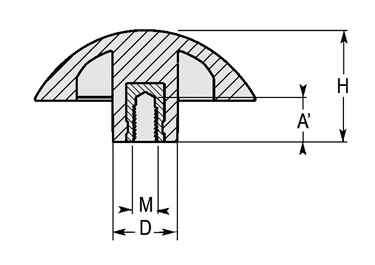

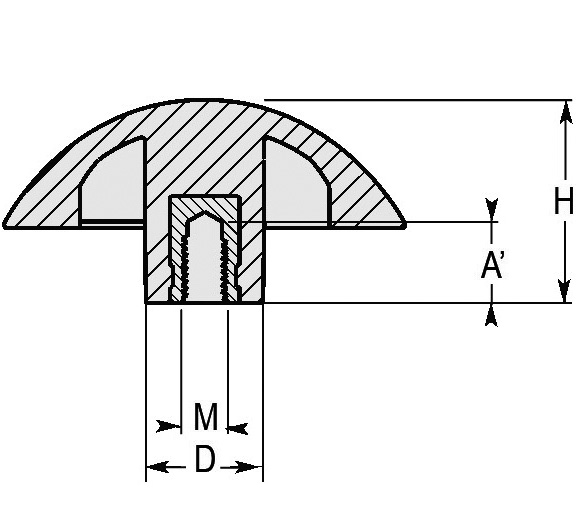

Schéma 2 + Bouton NA
en plastique composite

REF	DÉSIGNATION	L	M	A'	B	D	F	H
16272	BOUTON NA POLYA. L.50 INS LAITON M6	50	M6	9	15	15	9	25
16280	BOUTON NA POLYA. L.60 INS ACIER M8	60	M8	14	17	17	11	30
16281	BOUTON NA POLYA. L.75 INS ACIER M10	75	M10	18	22	22	14	38

02 / Tige filetée

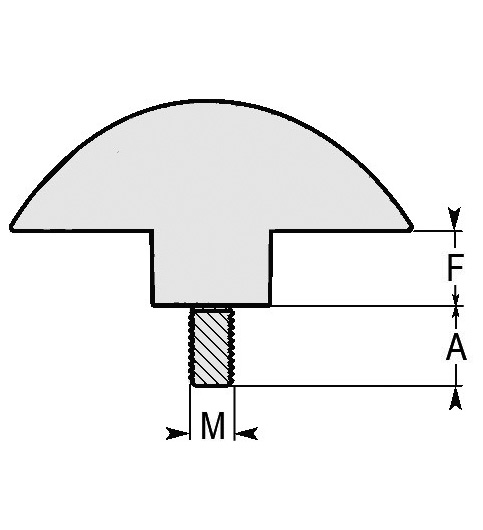

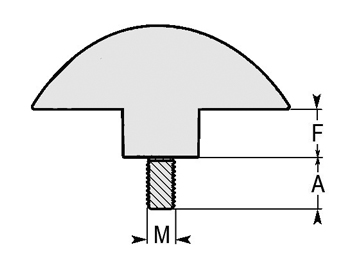

Schéma 3 + Bouton NA
en plastique composite

REF	DÉSIGNATION	L	M	B	D	F	H	A
16290	BOUTON NA POLYA. L.50 TIGE ACIER M6*15	50	M6	15	15	9	25	15
16233	BOUTON NA POLYA. L.60 TIGE ACIER M6*30	60	M6	17	17	11	30	30
16241	BOUTON NA POLYA. L.60 TIGE ACIER M8*20	60	M8	17	17	11	30	20
16261	BOUTON NA POLYA. L.75 TIGE ACIER M10*20	75	M10	22	22	14	38	20
