Bouton PN

en plastique composite

Poignées et boutons de serrage en étoile : Bouton PN
en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius

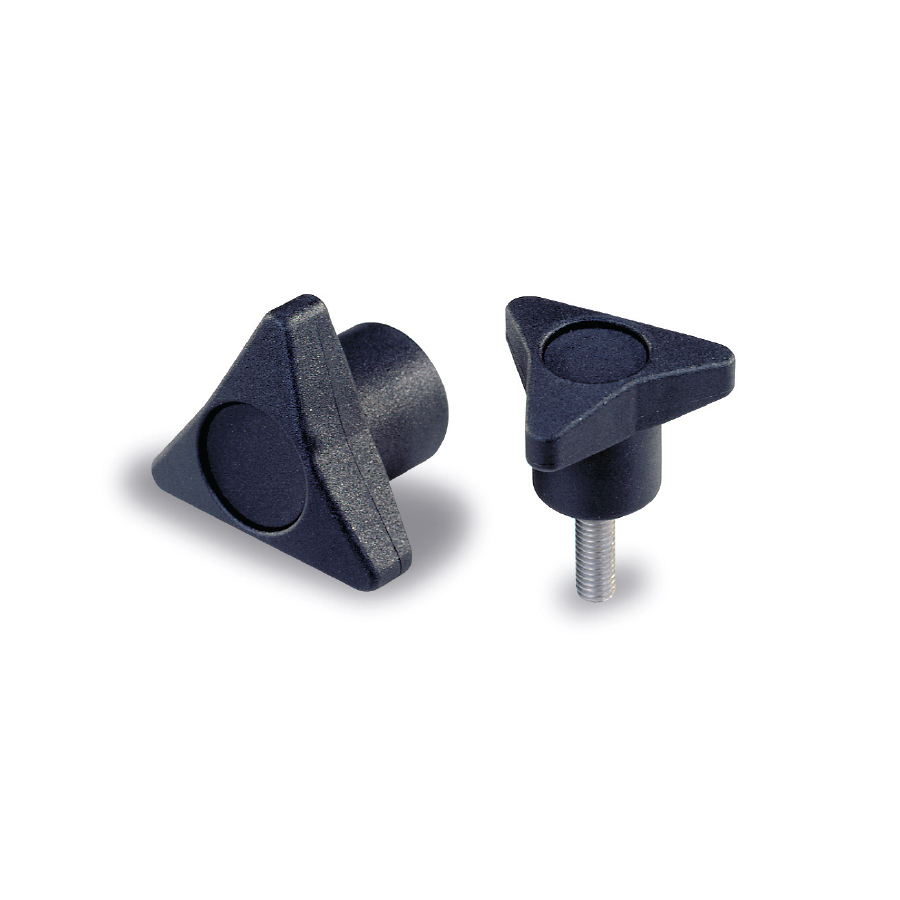

Bouton en polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Insert et tige en acier zingué.

VERSIONS DISPONIBLES


Schéma 1 + Bouton PN
en plastique composite

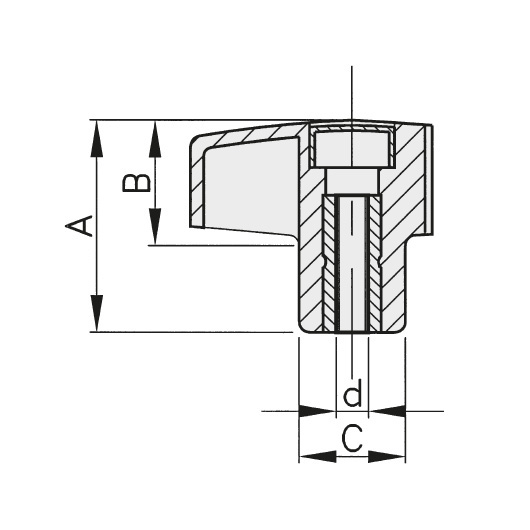

01 / Insert fileté

Schéma 2 + Bouton PN
en plastique composite
REF DÉSIGNATION D d A B C Poinds (g) 3D Devis
6710 BOUTON PN POLYA. D.40 INS ACIER M6 40 M6 24 10 18,5 15
6711 BOUTON PN POLYA. D.40 INS ACIER M8 40 M8 24 10 18,5 15
6732 BOUTON PN POLYA. D.50 INS ACIER M10 50 M10 32 14 23 22
6751 BOUTON PN POLYA. D.63 INS ACIER M10 63 M10 40 22 25 26

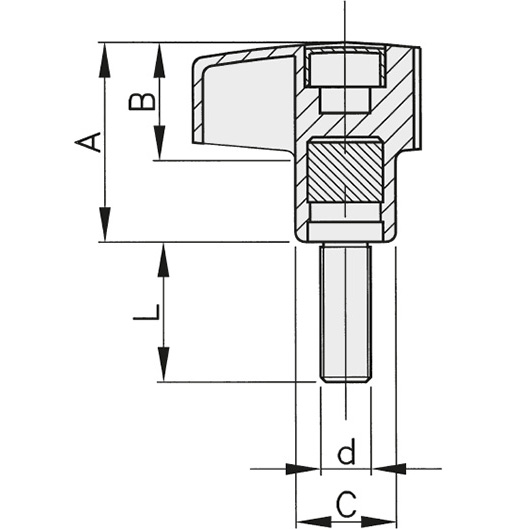

02 / Tige filetée

Schéma 3 + Bouton PN
en plastique composite
REF DÉSIGNATION D d A B C Poinds (g) 3D Devis
670120 BOUTON PN POLYA. D.40 TIGE ACIER M8*20 40 M8 24 10 18,5 30
670130 BOUTON PN POLYA. D.40 TIGE ACIER M8*30 40 M8 24 10 18,5 30
670140 BOUTON PN POLYA. D.40 TIGE ACIER M8*40 40 M8 24 10 18,5 30
670150 BOUTON PN POLYA. D.40 TIGE ACIER M8*50 40 M8 24 10 18,5 30
672120 BOUTON PN POLYA. D.50 TIGE ACIER M8*20 HC 50 M8 32 14 18,5 32
672130 BOUTON PN POLYA. D.50 TIGE ACIER M8*30 50 M8 32 14 18,5 32
672220 BOUTON PN POLYA. D.50 TIGE ACIER M10*20 50 M10 32 14 23 35
672230 BOUTON PN POLYA. D.50 TIGE ACIER M10*30 50 M10 32 14 23 35
672240 BOUTON PN POLYA. D.50 TIGE ACIER M10*40 50 M10 32 14 23 35
672250 BOUTON PN POLYA. D.50 TIGE ACIER M10*50 50 M10 32 14 23 35
674230 BOUTON PN POLYA. D.63 TIGE ACIER M12*30 63 M12 40 22 25 48
674240 BOUTON PN POLYA. D.63 TIGE ACIER M12*40 63 M12 40 22 25 48
