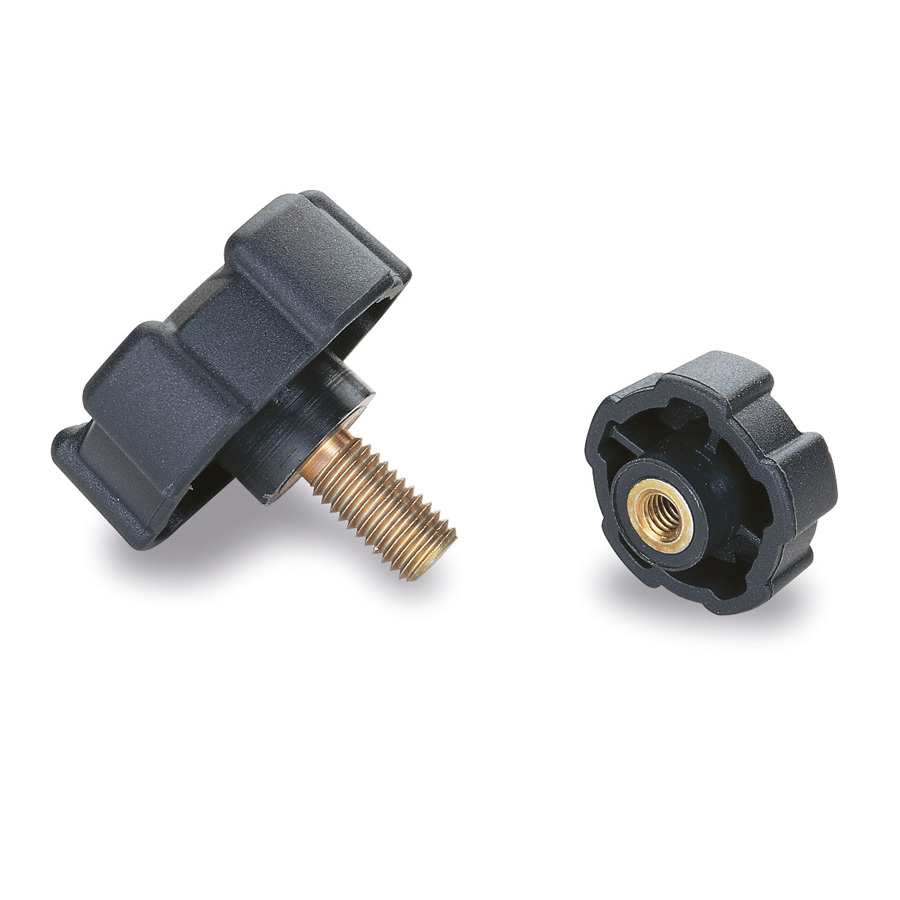

Bouton SL

en plastique composite

Poignées et boutons de serrage en étoile : Bouton SL
en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Bouton en polyamide gris anthracite renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Insert et tige en acier zingué.

VERSIONS DISPONIBLES

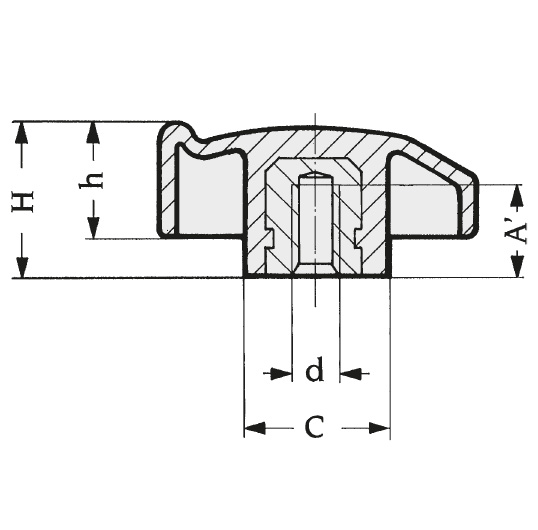

Schéma 1 + Bouton SL
en plastique composite

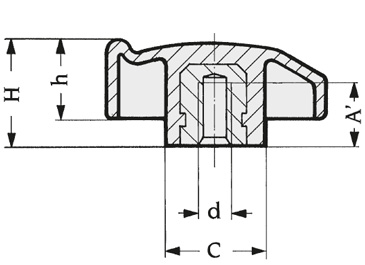

01 / Insert fileté

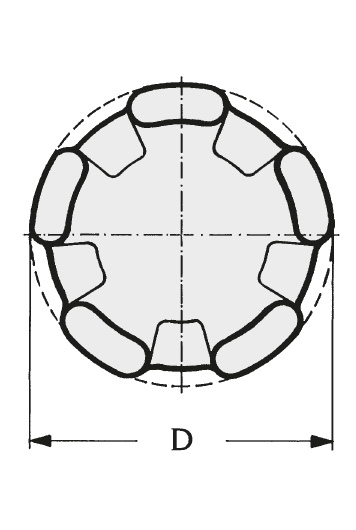

Schéma 2 + Bouton SL
en plastique composite
REF DÉSIGNATION D d A' C H h Poinds (g) 3D Devis
4011 BOUTON SL POLYA. D.32 INS ACIER M6 32 M6 9 15 17 12 12
4012 BOUTON SL POLYA. D.40 INS ACIER M8 40 M8 11 18 20 14 25
4013 BOUTON SL POLYA. D.50 INS ACIER M10 50 M10 14 20 25 18 38

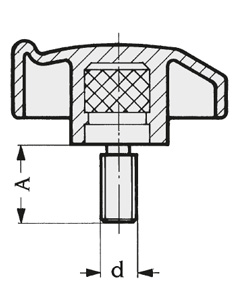

02 / Tige filetée

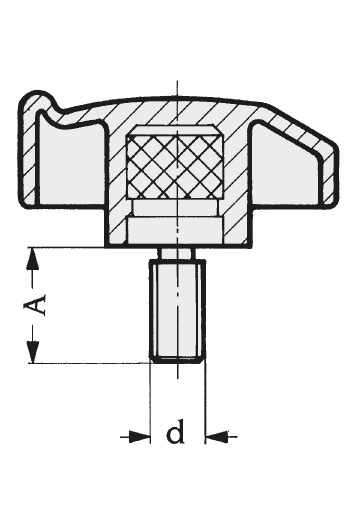

Schéma 3 + Bouton SL
en plastique composite
REF DÉSIGNATION D d A C H h Poinds (g) 3D Devis
304115 BOUTON SL POLYA. D.32 TIGE ACIER M6*15 32 M6 15 15 17 12 17
304216 BOUTON SL POLYA. D.40 TIGE ACIER M8*16 40 M8 16 18 20 14 31
304320 BOUTON SL POLYA. D.50 TIGE ACIER M10*20 50 M10 20 20 25 18 55
304220 BOUTON SL POLYA. D.40 TIGE ACIER M8*20 40 M8 20 18 20 14 31
