Manette indexable

«très grande série» en plastique composite

Manette indexable

avec insert fileté en plastique composite

Poignées et manettes indexables, débrayables : Manette indexable avec insert fileté en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris

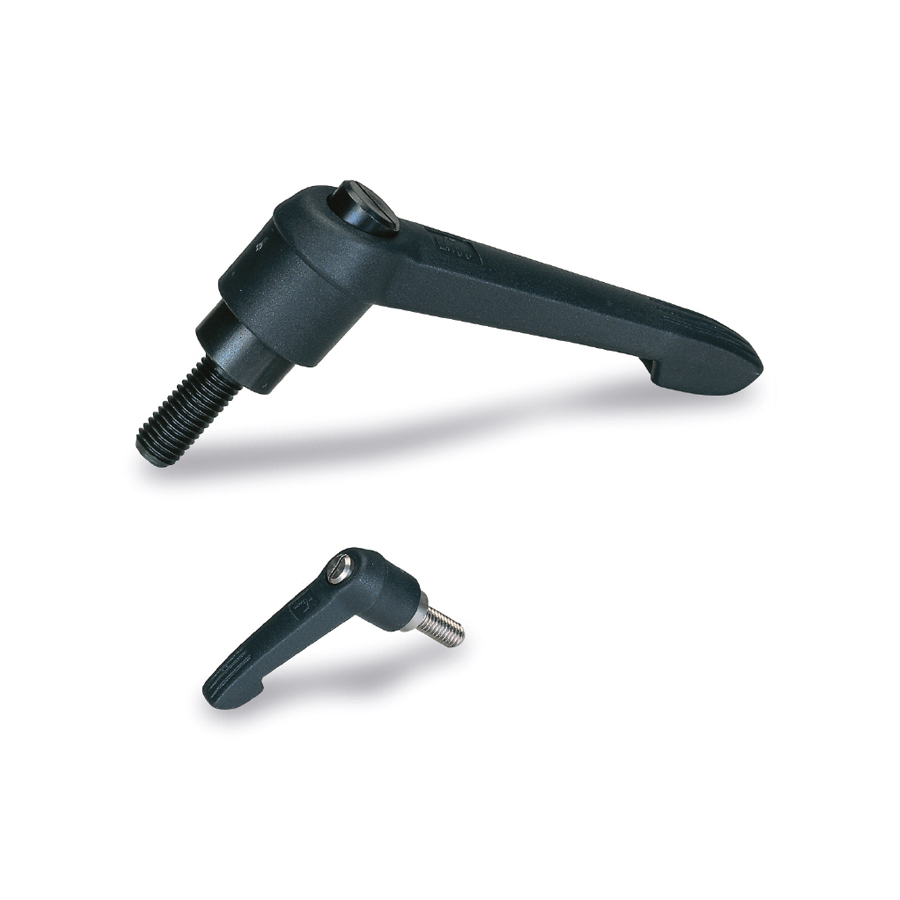

Manette en polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs.Tige et insert en acier bruni ou en acier inox AISI 303, à tête surdimensionnée haute résistance. Tige filetée et bout tronconique selon DIN 78.

VERSIONS DISPONIBLES

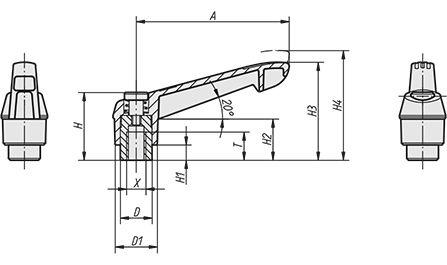

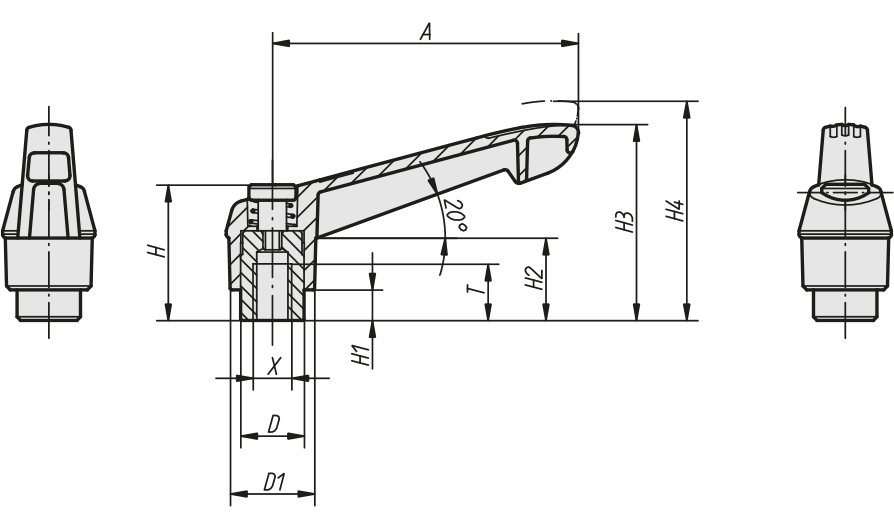

01 / Insert fileté

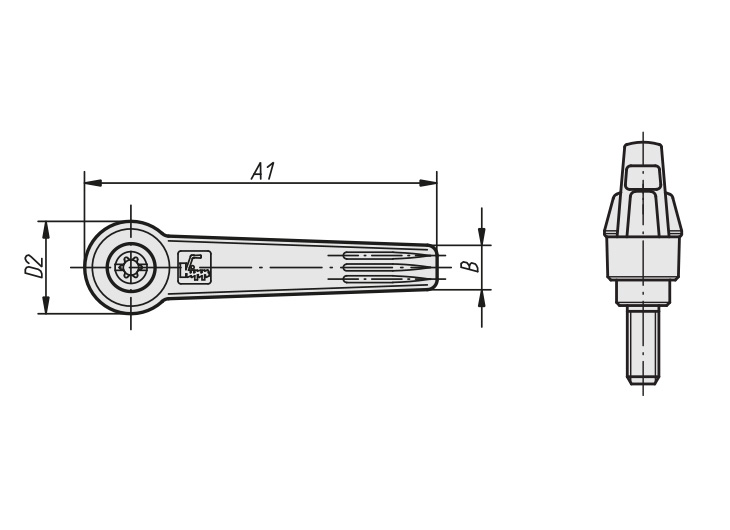

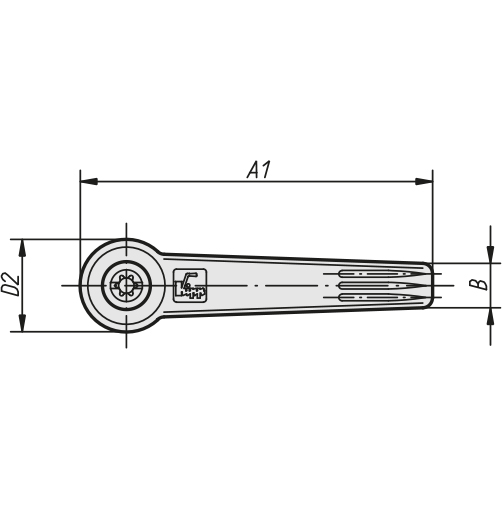

REF DÉSIGNATION A X A1 B D D1 H H1 H2 H3 H4 T Poids (g) 3D Devis
7104 MANETTE INDEXABLE POLYA. L.40 INS ACIER M4 40 M4 47 8 10 13 24 4 15 31 35 9 13
7105 MANETTE INDEXABLE POLYA. L.40 INS ACIER M5 40 M5 47 8 10 13 24 4 15 31 35 9 13
7106 MANETTE INDEXABLE POLYA. L.40 INS ACIER M6 40 M6 47 8 10 13 24 4 15 31 35 9 13
7206 MANETTE INDEXABLE POLYA. L.65 INS ACIER M6 65 M6 75 9 13,5 18 29 6,5 17,5 43 47 12 29
7208 MANETTE INDEXABLE POLYA. L.65 INS ACIER M8 65 M8 75 9 13,5 18 29 6,5 17,5 43 47 12 30
7308 MANETTE INDEXABLE POLYA. L.80 INS ACIER M8 80 M8 91 11 16 22 37,5 10 24 55 59 14 50
7310 MANETTE INDEXABLE POLYA. L.80 INS ACIER M10 80 M10 91 11 16 22 37,5 10 24 55 59 14 52
7410 MANETTE INDEXABLE POLYA. L.95 INS ACIER M10 95 M10 108 13 19 26 42,5 10 27 64 68 17 78
7412 MANETTE INDEXABLE POLYA. L.95 INS ACIER M12 95 M12 108 13 19 26 42,5 10 27 64 68 17 80
7512 MANETTE INDEXABLE POLYA. L.110 INS ACIER M12 110 M12 126 16 23 30 51 12 33 75 80 23 130
7516 MANETTE INDEXABLE POLYA. L.110 INS ACIER M16 110 M16 126 16 23 30 51 12 33 75 80 23 130
7105i MANETTE INDEXABLE POLYA. L.40 INS INOX M5 40 M5 47 8 10 13 24 4 15 31 35 9 14
7106i MANETTE INDEXABLE POLYA. L.40 INS INOX M6 40 M6 47 8 10 13 24 4 15 31 35 9 14
7206i MANETTE INDEXABLE POLYA. L.65 INS INOX M6 65 M6 75 9 13,5 18 29 6,5 17,5 43 47 12 31
7208i MANETTE INDEXABLE POLYA. L.65 INS INOX M8 65 M8 75 9 13,5 18 29 6,5 17,5 43 47 12 31
7308i MANETTE INDEXABLE POLYA. L.80 INS INOX M8 80 M8 91 11 16 21,5 37,5 10 24 55 59 14 53
7310i MANETTE INDEXABLE POLYA. L.80 INS INOX M10 80 M10 91 11 16 21,5 37,5 10 24 55 59 14 54
7410i MANETTE INDEXABLE POLYA. L.95 INS INOX M10 95 M10 108 13 19 25,5 42,5 10 27 64 68 17 80
7412i MANETTE INDEXABLE POLYA. L.95 INS INOX M12 95 M12 108 13 19 25,5 42,5 10 27 64 68 17 82
7512i MANETTE INDEXABLE POLYA. L.110 INS INOX M12 110 M12 126 16 23 30 51 12 33 75 80 23 134
7516i MANETTE INDEXABLE POLYA. L.110 INS INOX M16 110 M16 126 16 23 30 51 12 33 75 80 23 136

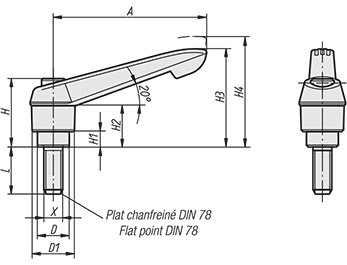

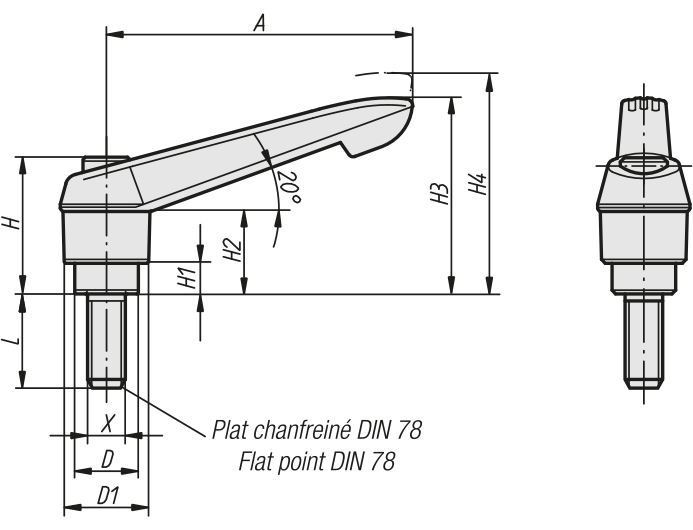

02 / Tige filetée

REF DÉSIGNATION A X A1 D D1 H H1 H2 H3 H4 L 3D Devis
910510 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M5*10 40 M5 47 10 13 24 4 15 31 35 10
910515 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M5*15 40 M5 47 10 13 24 4 15 31 35 15
910520 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M5*20 40 M5 47 10 13 24 4 15 31 35 20
910525 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M5*25 40 M5 47 10 13 24 4 15 31 35 25
910530 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M5*30 40 M5 47 10 13 24 4 15 31 35 30
910535 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M5*35 40 M5 47 10 13 24 4 15 31 35 35
910540 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M5*40 40 M5 47 10 13 24 4 15 31 35 40
910550 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M5*50 40 M5 47 10 13 24 4 15 31 35 50
910610 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M6*10 40 M6 47 10 13 24 4 15 31 35 10
910615 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M6*15 40 M6 47 10 13 24 4 15 31 35 15
910620 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M6*20 40 M6 47 10 13 24 4 15 31 35 20
910625 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M6*25 40 M6 47 10 13 24 4 15 31 35 25
910630 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M6*30 40 M6 47 10 13 24 4 15 31 35 30
910635 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M6*35 40 M6 47 10 13 24 4 15 31 35 35
910640 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M6*40 40 M6 47 10 13 24 4 15 31 35 40
910650 MANETTE INDEXABLE POLYA. L.40 TIGE ACIER M6*50 40 M6 47 10 13 24 4 15 31 35 50
920815 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M8*15 65 M8 75 13,5 18 29 6,5 17,5 43 47 15
920820 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M8*20 65 M8 75 13,5 18 29 6,5 17,5 43 47 20
920825 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M8*25 65 M8 75 13,5 18 29 6,5 17,5 43 47 25
920830 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M8*30 65 M8 75 13,5 18 29 6,5 17,5 43 47 30
920835 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M8*35 65 M8 75 13,5 18 29 6,5 17,5 43 47 35
920840 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M8*40 65 M8 75 13,5 18 29 6,5 17,5 43 47 40
920850 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M8*50 65 M8 75 13,5 18 29 6,5 17,5 43 47 50
920860 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M8*60 65 M8 75 13,5 18 29 6,5 17,5 43 47 60
921015 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M10*15 65 M10 75 13,5 18 29 6,5 17,5 43 47 15
921020 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M10*20 65 M10 75 13,5 18 29 6,5 17,5 43 47 20
921025 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M10*25 65 M10 75 13,5 18 29 6,5 17,5 43 47 25
921030 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M10*30 65 M10 75 13,5 18 29 6,5 17,5 43 47 30
921035 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M10*35 65 M10 75 13,5 18 29 6,5 17,5 43 47 35
921040 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M10*40 65 M10 75 13,5 18 29 6,5 17,5 43 47 40
921050 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M10*50 65 M10 75 13,5 18 29 6,5 17,5 43 47 50
921060 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M10*60 65 M10 75 13,5 18 29 6,5 17,5 43 47 60
931015 MANETTE INDEXABLE POLYA. L.80 TIGE ACIER M10*15 80 M10 91 16 22 37,5 10 24 55 59 15
931020 MANETTE INDEXABLE POLYA. L.80 TIGE ACIER M10*20 80 M10 91 16 22 37,5 10 24 55 59 20
931025 MANETTE INDEXABLE POLYA. L.80 TIGE ACIER M10*25 80 M10 91 16 22 37,5 10 24 55 59 25
931030 MANETTE INDEXABLE POLYA. L.80 TIGE ACIER M10*30 80 M10 91 16 22 37,5 10 24 55 59 30
931035 MANETTE INDEXABLE POLYA. L.80 TIGE ACIER M10*35 80 M10 91 16 22 37,5 10 24 55 59 35
931040 MANETTE INDEXABLE POLYA. L.80 TIGE ACIER M10*40 80 M10 91 16 22 37,5 10 24 55 59 40
931050 MANETTE INDEXABLE POLYA. L.80 TIGE ACIER M10*50 80 M10 91 16 22 37,5 10 24 55 59 50
931060 MANETTE INDEXABLE POLYA. L.80 TIGE ACIER M10*60 80 M10 91 16 22 37,5 10 24 55 59 60
941020 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M10*20 95 M10 108 19 26 42,5 10 27 64 68 20
941025 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M10*25 95 M10 108 19 26 42,5 10 27 64 68 25
941030 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M10*30 95 M10 108 19 26 42,5 10 27 64 68 30
941035 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M10*35 95 M10 108 19 26 42,5 10 27 64 68 35
941040 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M10*40 95 M10 108 19 26 42,5 10 27 64 68 40
941050 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M10*50 95 M10 108 19 26 42,5 10 27 64 68 50
941060 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M10*60 95 M10 108 19 26 42,5 10 27 64 68 60
941080 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M10*80 95 M10 108 19 26 42,5 10 27 64 68 80
941220 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M12*20 95 M12 108 19 26 42,5 10 27 64 68 20
941225 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M12*25 95 M12 108 19 26 42,5 10 27 64 68 25
941230 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M12*30 95 M12 108 19 26 42,5 10 27 64 68 30
941235 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M12*35 95 M12 108 19 26 42,5 10 27 64 68 35
941240 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M12*40 95 M12 108 19 26 42,5 10 27 64 68 40
941250 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M12*50 95 M12 108 19 26 42,5 10 27 64 68 50
941260 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M12*60 95 M12 108 19 26 42,5 10 27 64 68 60
941280 MANETTE INDEXABLE POLYA. L.95 TIGE ACIER M12*80 HC 95 M12 108 19 26 42,5 10 27 64 68 80
951225 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M12*25 HC 110 M12 126 23 30 51 12 33 75 80 25
951230 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M12*30 HC 110 M12 126 23 30 51 12 33 75 80 30
951235 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M12*35 HC 110 M12 126 23 30 51 12 33 75 80 35
951240 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M12*40 HC 110 M12 126 23 30 51 12 33 75 80 40
951250 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M12*50 HC 110 M12 126 23 30 51 12 33 75 80 50
951260 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M12*60 HC 110 M12 126 23 30 51 12 33 75 80 60
951280 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M12*80 HC 110 M12 126 23 30 51 12 33 75 80 80
951625 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M16*25 110 M16 126 23 30 51 12 33 75 80 25
951630 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M16*30 110 M16 126 23 30 51 12 33 75 80 30
951635 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M16*35 110 M16 126 23 30 51 12 33 75 80 35
951640 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M16*40 110 M16 126 23 30 51 12 33 75 80 40
951650 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M16*50 110 M16 126 23 30 51 12 33 75 80 50
951660 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M16*60 110 M16 126 23 30 51 12 33 75 80 60
951680 MANETTE INDEXABLE POLYA. L.110 TIGE ACIER M16*80 110 M16 126 23 30 51 12 33 75 80 80
910515i MANETTE INDEXABLE POLYA. L.40 TIGE INOX M5*15 40 M5 47 10 13 24 4 15 31 35 15
910520i MANETTE INDEXABLE POLYA. L.40 TIGE INOX M5*20 40 M5 47 10 13 24 4 15 31 35 20
910525i MANETTE INDEXABLE POLYA. L.40 TIGE INOX M5*25 40 M5 47 10 13 24 4 15 31 35 25
910610i MANETTE INDEXABLE POLYA. L.40 TIGE INOX M6*10 40 M6 47 10 13 24 4 15 31 35 10
910615i MANETTE INDEXABLE POLYA. L.40 TIGE INOX M6*15 40 M6 47 10 13 24 4 15 31 35 15
910620i MANETTE INDEXABLE POLYA. L.40 TIGE INOX M6*20 40 M6 47 10 13 24 4 15 31 35 20
910625i MANETTE INDEXABLE POLYA. L.40 TIGE INOX M6*25 40 M6 47 10 13 24 4 15 31 35 25
910630i MANETTE INDEXABLE POLYA. L.40 TIGE INOX M6*30 40 M6 47 10 13 24 4 15 31 35 30
910640i MANETTE INDEXABLE POLYA. L.40 TIGE INOX M6*40 40 M6 47 10 13 24 4 15 31 35 40
910650i MANETTE INDEXABLE POLYA. L.40 TIGE INOX M6*50 40 M6 47 10 13 24 4 15 31 35 50
920815i MANETTE INDEXABLE POLYA. L.65 TIGE INOX M8*15 65 M8 75 13,5 18 29 6,5 17,5 43 47 15
920820i MANETTE INDEXABLE POLYA. L.65 TIGE INOX M8*20 65 M8 75 13,5 18 29 6,5 17,5 43 47 20
920825i MANETTE INDEXABLE POLYA. L.65 TIGE INOX M8*25 65 M8 75 13,5 18 29 6,5 17,5 43 47 25
920830i MANETTE INDEXABLE POLYA. L.65 TIGE INOX M8*30 65 M8 75 13,5 18 29 6,5 17,5 43 47 30
920840i MANETTE INDEXABLE POLYA. L.65 TIGE INOX M8*40 65 M8 75 13,5 18 29 6,5 17,5 43 47 40
920850i MANETTE INDEXABLE POLYA. L.65 TIGE INOX M8*50 65 M8 75 13,5 18 29 6,5 17,5 43 47 50
920860i MANETTE INDEXABLE POLYA. L.65 TIGE INOX M8*60 65 M8 75 13,5 18 29 6,5 17,5 43 47 60
931020i MANETTE INDEXABLE POLYA. L.80 TIGE INOX M10*20 65 M10 91 16 22 37,5 10 24 55 59 20
931025i MANETTE INDEXABLE POLYA. L.80 TIGE INOX M10*25 65 M10 91 16 22 37,5 10 24 55 59 25
931030i MANETTE INDEXABLE POLYA. L.80 TIGE INOX M10*30 65 M10 91 16 22 37,5 10 24 55 59 30
931040i MANETTE INDEXABLE POLYA. L.80 TIGE INOX M10*40 65 M10 91 16 22 37,5 10 24 55 59 40
931050i MANETTE INDEXABLE POLYA. L.80 TIGE INOX M10*50 65 M10 91 16 22 37,5 10 24 55 59 50
931060i MANETTE INDEXABLE POLYA. L.80 TIGE INOX M10*60 65 M10 91 16 22 37,5 10 24 55 59 60
941225i MANETTE INDEXABLE POLYA. L.95 TIGE INOX M12*25 95 M12 108 19 26 42,5 10 27 64 68 25
941230i MANETTE INDEXABLE POLYA. L.95 TIGE INOX M12*30 95 M12 108 19 26 42,5 10 27 64 68 30
941240i MANETTE INDEXABLE POLYA. L.95 TIGE INOX M12*40 95 M12 108 19 26 42,5 10 27 64 68 40
941250i MANETTE INDEXABLE POLYA. L.95 TIGE INOX M12*50 95 M12 108 19 26 42,5 10 27 64 68 50
941260i MANETTE INDEXABLE POLYA. L.95 TIGE INOX M12*60 95 M12 108 19 26 42,5 10 27 64 68 60
951630i MANETTE INDEXABLE POLYA. L.110 TIGE INOX M16*30 110 M16 126 23 30 51 12 33 75 80 30
951640i MANETTE INDEXABLE POLYA. L.110 TIGE INOX M16*40 110 M16 126 23 30 51 12 33 75 80 40
951650i MANETTE INDEXABLE POLYA. L.110 TIGE INOX M16*50 110 M16 126 23 30 51 12 33 75 80 50
951660i MANETTE INDEXABLE POLYA. L.110 TIGE INOX M16*60 110 M16 126 23 30 51 12 33 75 80 60
