Poignées et boutons de serrage

Poignées et manettes indexables, débrayables

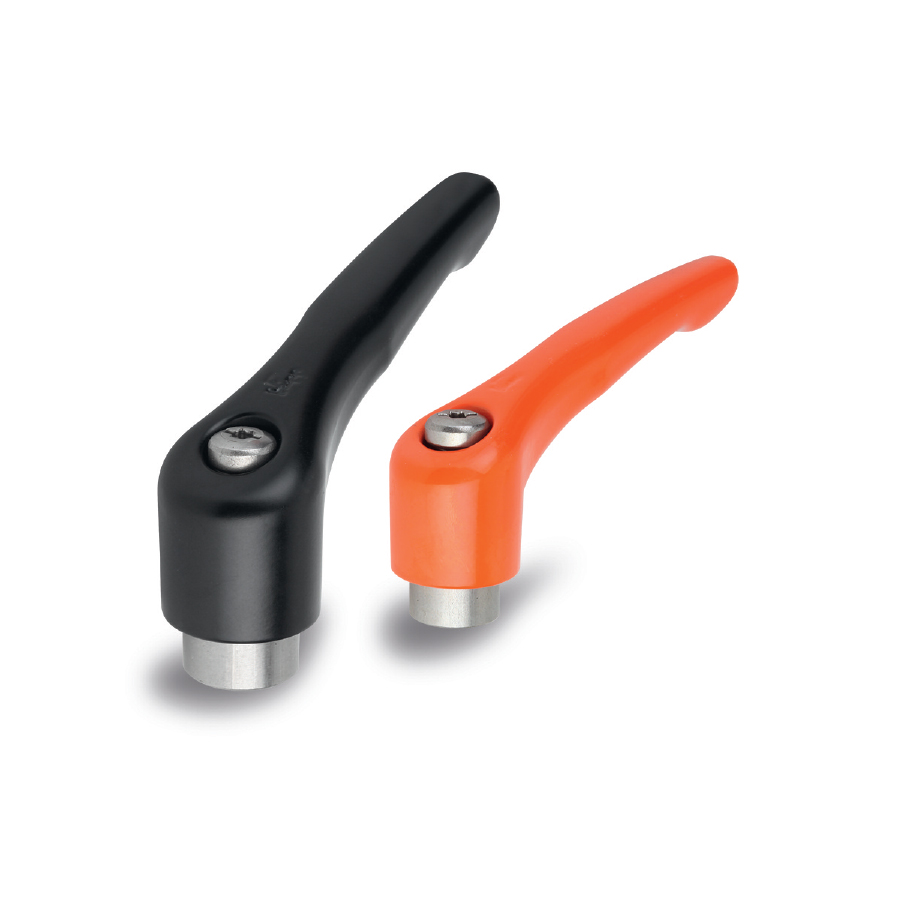

Manette indexable

en zamac

Poignées et manettes indexables, débrayables : Manette indexable en zamac
  • Reach
  • Rohs
Visualisation 3D
Fiche technique
Ajouter aux favoris
Manette, poignée en zinc moulé sous pression selon DIN 1743. Mécanisme en acier, classe de résistance 5.8 ou en acier inox 1.4305 AISI 303.

VERSIONS DISPONIBLES

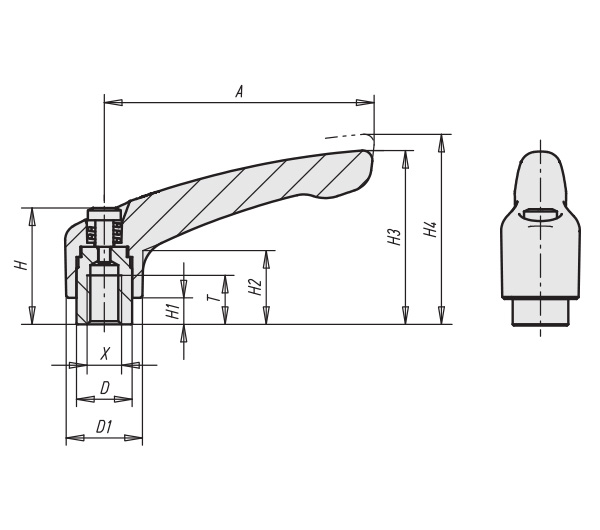

01 / Taraudage intérieur

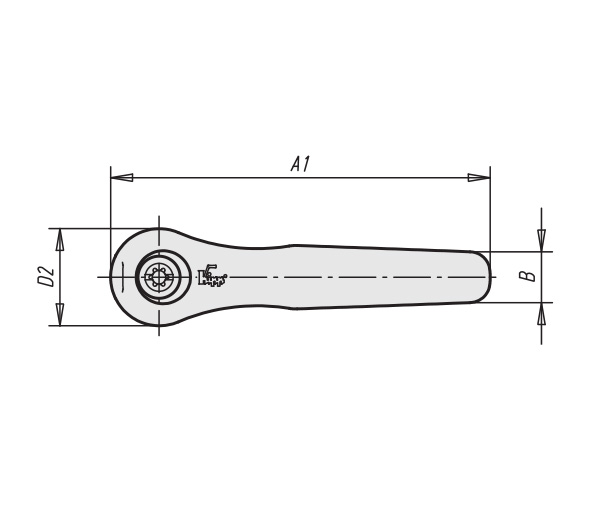

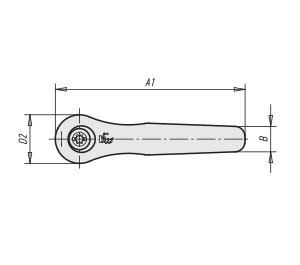

REF DÉSIGNATION A X A1 B D D1 D2 H H1 H2 H3 H4 T Poids (g) 3D Devis
8830 MANETTE INDEXABLE ZAMAC L.40 INS ACIER M4 40 M4 47 7 10 13 14 24,5 4 14,5 31 34 9 30
8831 MANETTE INDEXABLE ZAMAC L.40 INS ACIER M5 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 9 30
8832 MANETTE INDEXABLE ZAMAC L.40 INS ACIER M6 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 9 30
8833 MANETTE INDEXABLE ZAMAC L.65 INS ACIER M6 65 M6 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 12 70
8834 MANETTE INDEXABLE ZAMAC L.65 INS ACIER M8 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 12 70
8835 MANETTE INDEXABLE ZAMAC L.80 INS ACIER M8 80 M8 91 11 16 21 22 37 10 24 54,5 58,5 14 110
8836 MANETTE INDEXABLE ZAMAC L.80 INS ACIER M10 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 14 110
8837 MANETTE INDEXABLE ZAMAC L.95 INS ACIER M10 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 17 190
8838 MANETTE INDEXABLE ZAMAC L.95 INS ACIER M12 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 17 190
8839 MANETTE INDEXABLE ZAMAC L.110 INS ACIER M12 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 23 300
8840 MANETTE INDEXABLE ZAMAC L.110 INS ACIER M16 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 23 300
8831i MANETTE INDEXABLE ZAMAC L.40 INS INOX M5 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 9 30
8832i MANETTE INDEXABLE ZAMAC L.40 INS INOX M6 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 9 30
8833i MANETTE INDEXABLE ZAMAC L.65 INS INOX M6 65 M6 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 12 70
8834i MANETTE INDEXABLE ZAMAC L.65 INS INOX M8 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 12 70
8835i MANETTE INDEXABLE ZAMAC L.80 INS INOX M8 80 M8 91 11 16 21 22 37 10 24 54,5 58,5 14 110
8836i MANETTE INDEXABLE ZAMAC L.80 INS INOX M10 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 14 110
8837i MANETTE INDEXABLE ZAMAC L.95 INS INOX M10 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 17 190
8838i MANETTE INDEXABLE ZAMAC L.95 INS INOX M12 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 17 190
8839i MANETTE INDEXABLE ZAMAC L.110 INS INOX M12 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 23 300
8840i MANETTE INDEXABLE ZAMAC L.110 INS INOX M16 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 23 300

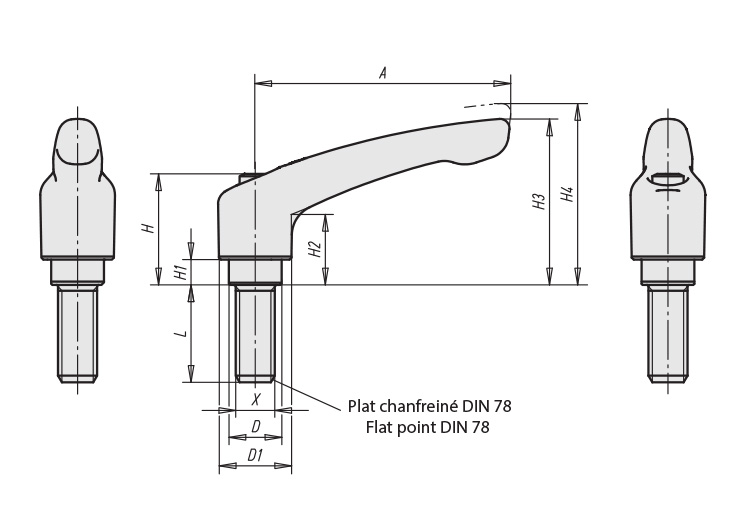

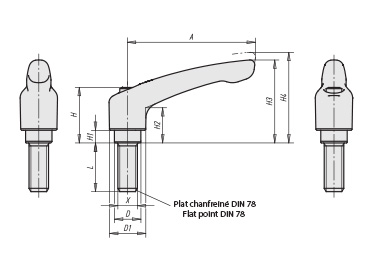

02 / Tige filetée

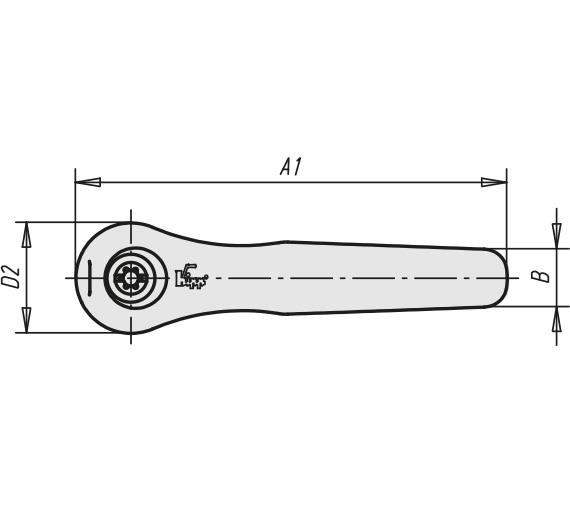

REF DÉSIGNATION A X A1 B D D1 D2 H H1 H2 H3 H4 L 3D Devis
884110 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M5*10 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 10
884115 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M5*15 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 15
884120 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M5*20 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 20
884125 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M5*25 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 25
884130 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M5*30 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 30
884135 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M5*35 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 35
884140 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M5*40 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 40
884150 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M5*50 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 50
884210 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M6*10 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 10
884215 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M6*15 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 15
884220 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M6*20 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 20
884225 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M6*25 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 25
884230 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M6*30 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 30
884235 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M6*35 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 35
884240 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M6*40 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 40
884250 MANETTE INDEXABLE ZAMAC L.40 TIGE ACIER M6*50 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 50
884315 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M8*15 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 15
884320 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M8*20 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 20
884325 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M8*25 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 25
884330 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M8*30 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 30
884335 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M8*35 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 35
884340 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M8*40 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 40
884350 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M8*50 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 50
884360 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M8*60 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 60
884415 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M10*15 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 15
884420 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M10*20 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 20
884425 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M10*25 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 25
884430 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M10*30 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 30
884435 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M10*35 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 35
884440 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M10*40 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 40
884450 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M10*50 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 50
884460 MANETTE INDEXABLE ZAMAC L.65 TIGE ACIER M10*60 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 60
884515 MANETTE INDEXABLE ZAMAC L.80 TIGE ACIER M10*15 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 15
884520 MANETTE INDEXABLE ZAMAC L.80 TIGE ACIER M10*20 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 20
884525 MANETTE INDEXABLE ZAMAC L.80 TIGE ACIER M10*25 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 25
884530 MANETTE INDEXABLE ZAMAC L.80 TIGE ACIER M10*30 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 30
884535 MANETTE INDEXABLE ZAMAC L.80 TIGE ACIER M10*35 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 35
884540 MANETTE INDEXABLE ZAMAC L.80 TIGE ACIER M10*40 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 40
884550 MANETTE INDEXABLE ZAMAC L.80 TIGE ACIER M10*50 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 50
884560 MANETTE INDEXABLE ZAMAC L.80 TIGE ACIER M10*60 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 60
884620 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M10*20 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 20
884625 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M10*25 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 25
884630 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M10*30 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 30
884635 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M10*35 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 35
884640 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M10*40 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 40
884650 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M10*50 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 50
884660 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M10*60 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 60
884720 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M12*20 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 20
884725 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M12*25 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 25
884730 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M12*30 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 30
884735 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M12*35 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 35
884740 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M12*40 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 40
884750 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M12*50 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 50
884760 MANETTE INDEXABLE ZAMAC L.95 TIGE ACIER M12*60 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 60
884825 MANETTE INDEXABLE ZAMAC L.100 TIGE ACIER M12*25 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 25
884830 MANETTE INDEXABLE ZAMAC L.110 TIGE ACIER M12*30 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 30
884835 MANETTE INDEXABLE ZAMAC L.110 TIGE ACIER M12*35 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 35
884840 MANETTE INDEXABLE ZAMAC L.110 TIGE ACIER M12*40 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 40
884850 MANETTE INDEXABLE ZAMAC L.110 TIGE ACIER M12*50 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 50
884860 MANETTE INDEXABLE ZAMAC L.110 TIGE ACIER M12*60 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 60
884925 MANETTE INDEXABLE ZAMAC L.110 TIGE ACIER M16*25 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 25
884930 MANETTE INDEXABLE ZAMAC L.110 TIGE ACIER M16*30 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 30
884935 MANETTE INDEXABLE ZAMAC L.110 TIGE ACIER M16*35 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 35
884940 MANETTE INDEXABLE ZAMAC L.110 TIGE ACIER M16*40 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 40
884950 MANETTE INDEXABLE ZAMAC L.110 TIGE ACIER M16*50 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 50
884960 MANETTE INDEXABLE ZAMAC L.110 TIGE ACIER M16*60 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 60
884115i MANETTE INDEXABLE ZAMAC L.40 TIGE INOX M5*15 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 15
884120i MANETTE INDEXABLE ZAMAC L.40 TIGE INOX M5*20 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 20
884125i MANETTE INDEXABLE ZAMAC L.40 TIGE INOX M5*25 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 25
884210i MANETTE INDEXABLE ZAMAC L.40 TIGE INOX M6*10 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 10
884215i MANETTE INDEXABLE ZAMAC L.40 TIGE INOX M6*15 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 15
884220i MANETTE INDEXABLE ZAMAC L.40 TIGE INOX M6*20 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 20
884225i MANETTE INDEXABLE ZAMAC L.40 TIGE INOX M6*25 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 25
884230i MANETTE INDEXABLE ZAMAC L.40 TIGE INOX M6*30 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 30
884240i MANETTE INDEXABLE ZAMAC L.40 TIGE INOX M6*40 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 40
884250i MANETTE INDEXABLE ZAMAC L.40 TIGE INOX M6*50 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 50
884315i MANETTE INDEXABLE ZAMAC L.65 TIGE INOX M8*15 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 15
884320i MANETTE INDEXABLE ZAMAC L.65 TIGE INOX M8*20 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 20
884325i MANETTE INDEXABLE ZAMAC L.65 TIGE INOX M8*25 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 25
884330i MANETTE INDEXABLE ZAMAC L.65 TIGE INOX M8*30 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 30
884340i MANETTE INDEXABLE ZAMAC L.65 TIGE INOX M8*40 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 40
884350i MANETTE INDEXABLE ZAMAC L.65 TIGE INOX M8*50 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 50
884360i MANETTE INDEXABLE ZAMAC L.65 TIGE INOX M8*60 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 60
884420i MANETTE INDEXABLE ZAMAC L.65 TIGE INOX M10*20 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 20
884425i MANETTE INDEXABLE ZAMAC L.65 TIGE INOX M10*25 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 25
884430i MANETTE INDEXABLE ZAMAC L.65 TIGE INOX M10*30 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 30
884440i MANETTE INDEXABLE ZAMAC L.65 TIGE INOX M10*40 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 40
884450i MANETTE INDEXABLE ZAMAC L.65 TIGE INOX M10*50 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 50
884460i MANETTE INDEXABLE ZAMAC L.65 TIGE INOX M10*60 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 60
884520i MANETTE INDEXABLE ZAMAC L.80 TIGE INOX M10*20 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 20
884525i MANETTE INDEXABLE ZAMAC L.80 TIGE INOX M10*25 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 25
884530i MANETTE INDEXABLE ZAMAC L.80 TIGE INOX M10*30 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 30
884540i MANETTE INDEXABLE ZAMAC L.80 TIGE INOX M10*40 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 40
884550i MANETTE INDEXABLE ZAMAC L.80 TIGE INOX M10*50 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 50
884560i MANETTE INDEXABLE ZAMAC L.80 TIGE INOX M10*60 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 60
884725i MANETTE INDEXABLE ZAMAC L.95 TIGE INOX M12*25 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 25
884730i MANETTE INDEXABLE ZAMAC L.95 TIGE INOX M12*30 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 30
884740i MANETTE INDEXABLE ZAMAC L.95 TIGE INOX M12*40 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 40
884750i MANETTE INDEXABLE ZAMAC L.95 TIGE INOX M12*50 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 50
884760i MANETTE INDEXABLE ZAMAC L.95 TIGE INOX M12*60 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 60
884930i MANETTE INDEXABLE ZAMAC L.110 TIGE INOX M16*30 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 30
884940i MANETTE INDEXABLE ZAMAC L.110 TIGE INOX M16*40 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 40
884950i MANETTE INDEXABLE ZAMAC L.110 TIGE INOX M16*50 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 50
884960i MANETTE INDEXABLE ZAMAC L.110 TIGE INOX M16*60 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 60
