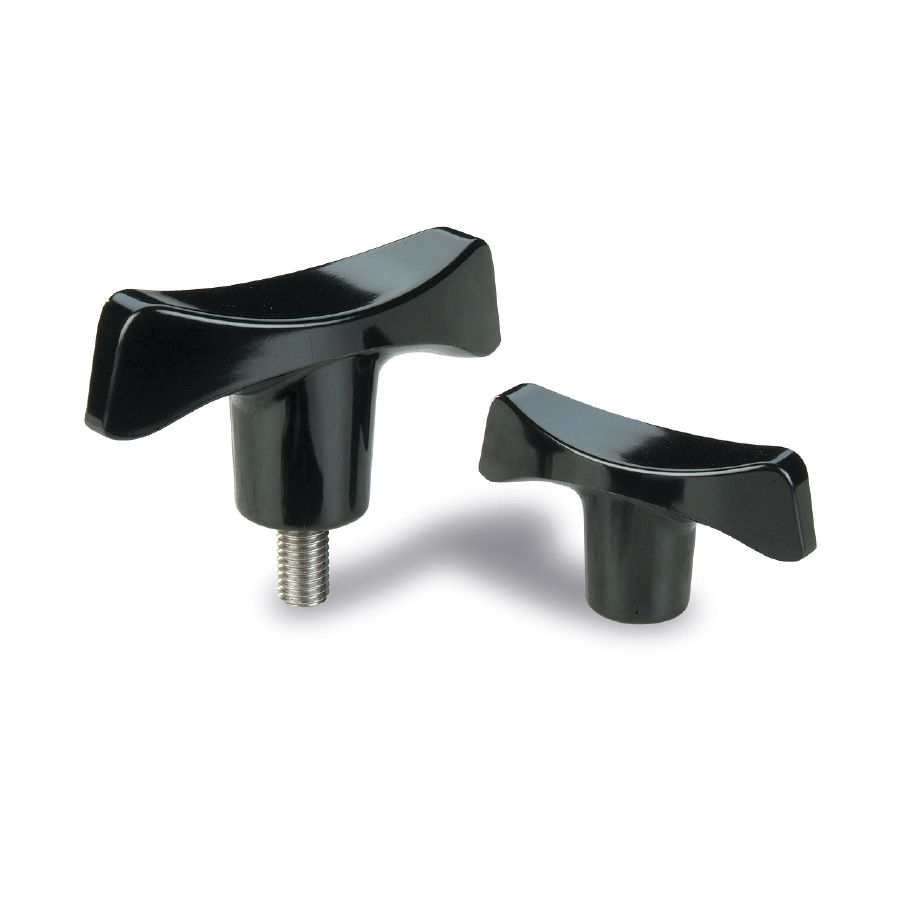

Poignée T

en plastique composite

Poignées T et boutons à ailettes : Poignée T
en plastique composite
  • Reach
  • Rohs
64x64
125° Celsius
-35° Celsius
Poignée en plastique thermo-durcissable noir, de surface brillante et polie, très grande dureté et excellente résistance aux produits chimiques. Utilisation de — 50° à + 155° Celsius, excellente isolation thermique et électrique et haute résistance aux intempéries. Tige et insert en acier zingué.

VERSIONS DISPONIBLES


Schéma 1 + Poignée T
en plastique composite

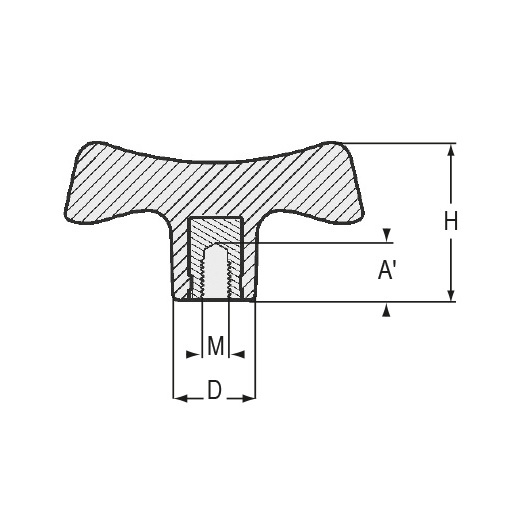

01 / Insert fileté

Schéma 2 + Poignée T
en plastique composite
REF DÉSIGNATION L M D H A' Poinds (g) 3D Devis
2486 POIGNEE "T" BAK. L.70 INS ACIER M6 70 M6 19,6 38,8 12 40
2114 POIGNEE "T" BAK. L.70 INS ACIER M8 70 M8 19,6 38,8 14 45
2117 POIGNEE "T" BAK. L.70 INS ACIER M10 70 M10 19,6 38,8 14 50
2144 POIGNEE "T" BAK. L.80 INS ACIER M8 80 M8 22,3 44 14 60
2118 POIGNEE "T" BAK. L.80 INS ACIER M10 80 M10 22,3 44 22 65
2476 POIGNEE "T" BAK. L.90 INS ACIER M10 90 M10 25 49,6 22 85
2122 POIGNEE "T" BAK. L.90 INS ACIER M12 90 M12 25 49,6 21 90

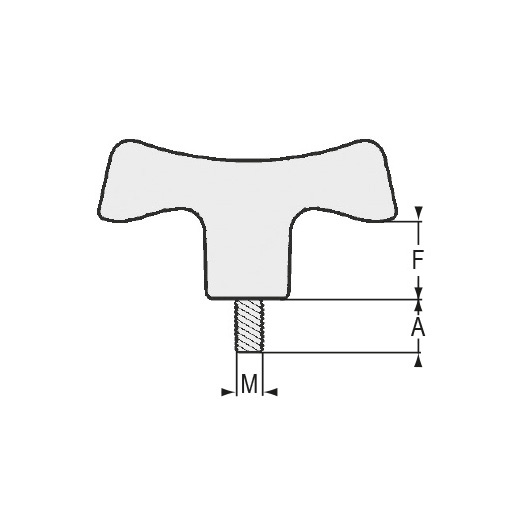

02 / Tige filetée

Schéma 3 + Poignée T
en plastique composite
REF DÉSIGNATION L M D H A Poinds (g) 3D Devis
2115 POIGNEE "T" BAK. L.70 TIGE ACIER M6*18 70 M6 19,6 38,8 18 45
2116 POIGNEE "T" BAK. L.70 TIGE ACIER M8*24 70 M8 19,6 38,8 24 55
2478 POIGNEE "T" BAK. L.80 TIGE ACIER M10*20 80 M10 22,3 44 20 75
2120 POIGNEE "T" BAK. L.80 TIGE ACIER M10*30 80 M10 22,3 44 30 80
2124 POIGNEE "T" BAK. L.90 TIGE ACIER M10*30 90 M10 25 49,6 30 90
2717 POIGNEE "T" BAK. L.90 TIGE ACIER M12*24 90 M12 25 49,6 24 95
