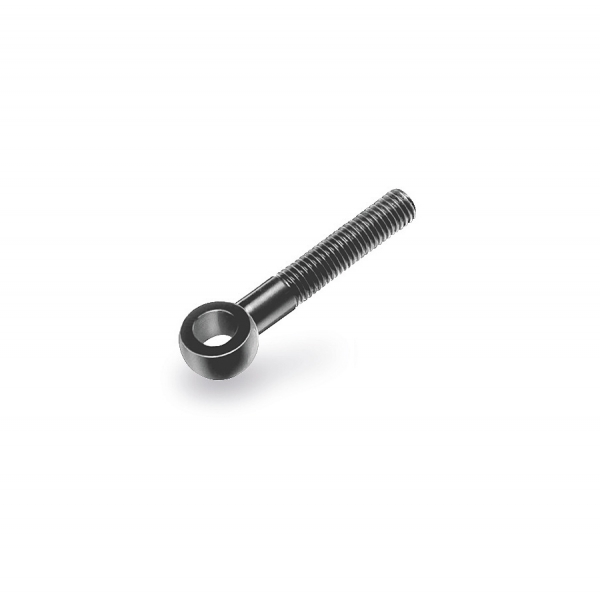

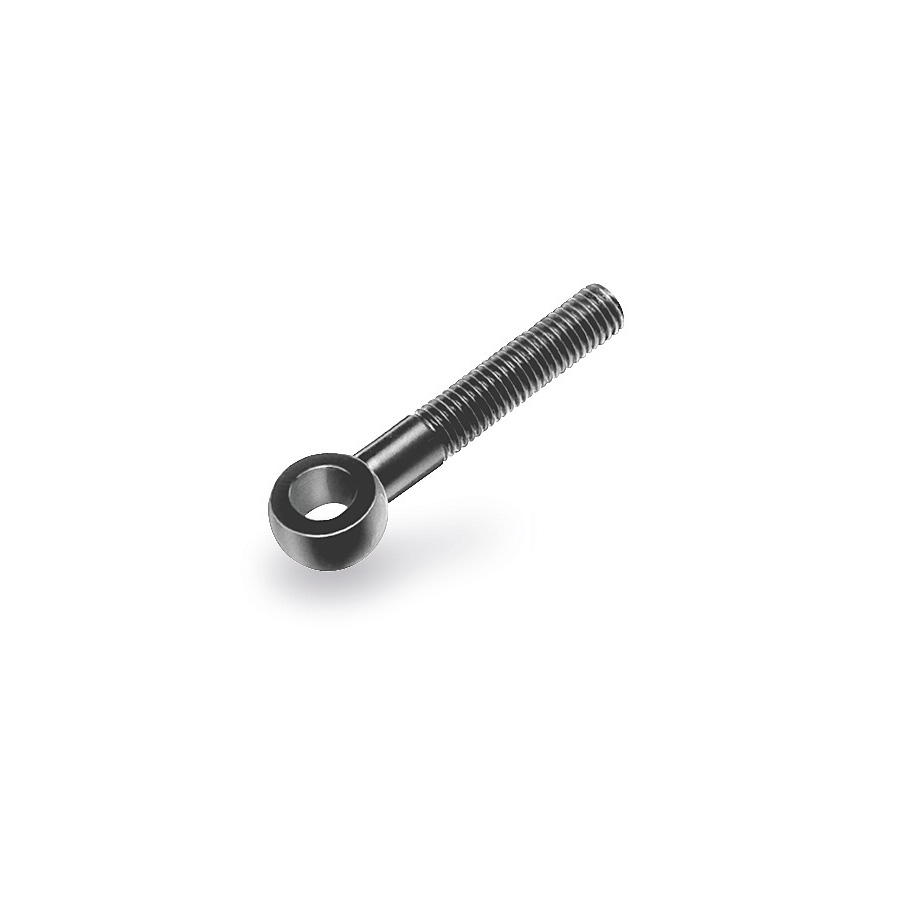

Poignées et manettes indexables, débrayables : Vis d'articulation  en acier
  • Reach
  • Rohs
Visualisation 3D
Fiche technique
Ajouter aux favoris
Vis en acier trempé bruni classe de résistance 8.8. ou en acier inox AISI 303.

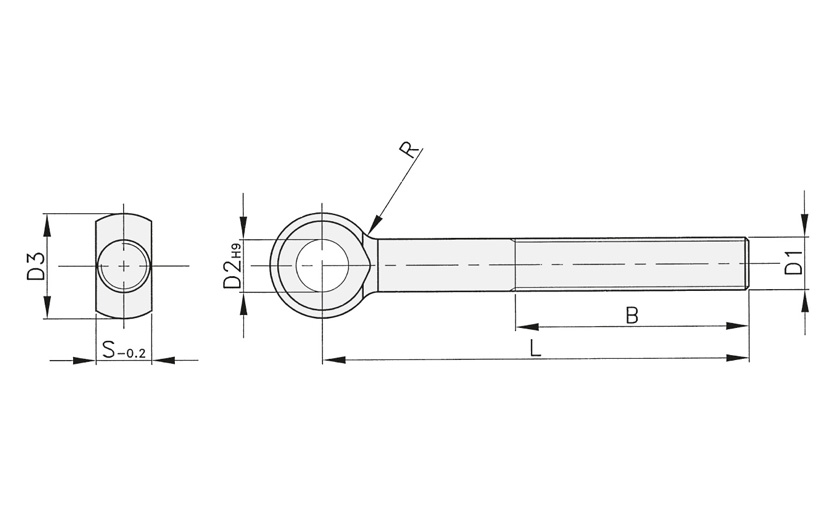

Schéma 1 + Vis d'articulation  en acier

REF DÉSIGNATION D1 L B D2H9 D3 R S-02 3D Devis
122400 VIS ARTICULATION ACIER M5*50 M5 50 16 5 12 2,5 6
122401 VIS ARTICULATION ACIER M5*75 M5 75 16 5 12 2,5 6
122402 VIS ARTICULATION ACIER M6*50 M6 50 18 6 14 4 7
122403 VIS ARTICULATION ACIER M6*75 M6 75 18 6 14 4 7
122404 VIS ARTICULATION ACIER M8*50 M8 50 22 8 18 4 9
122405 VIS ARTICULATION ACIER M8*75 M8 75 22 8 18 4 9
122406 VIS ARTICULATION ACIER M10*75 M10 75 26 10 20 4 12
122407 VIS ARTICULATION ACIER M10*100 M10 100 30 10 20 4 12
122408 VIS ARTICULATION ACIER M12*75 M12 75 30 12 25 6 14
122409 VIS ARTICULATION ACIER M12*100 M12 100 30 12 25 6 14
122410 VIS ARTICULATION ACIER M12*120 M12 120 30 12 25 6 14
122411 VIS ARTICULATION ACIER M12*130 M12 130 36 12 25 6 14
122412 VIS ARTICULATION ACIER M14*75 M14 75 36 14 28 6 16
122413 VIS ARTICULATION ACIER M14*130 M14 130 36 14 28 6 16
122414 VIS ARTICULATION ACIER M16*130 M16 130 44 16 32 6 17
122415 VIS ARTICULATION ACIER M20*140 M20 140 52 20 40 6 22
122400i VIS ARTICULATION INOX M5*50 M5 50 16 5 12 2,5 6
122402i VIS ARTICULATION INOX M6*50 M6 50 18 6 14 4 7
122403i VIS ARTICULATION INOX M6*75 M6 75 18 6 14 4 7
122404i VIS ARTICULATION INOX M8*50 M8 50 22 8 18 4 9
122405i VIS ARTICULATION INOX M8*75 M8 75 22 8 18 4 9
122406i VIS ARTICULATION INOX M10*75 M10 75 26 10 20 4 12
122407i VIS ARTICULATION INOX M10*100 M10 100 30 10 20 4 12
122408i VIS ARTICULATION INOX M12*75 M12 75 30 12 25 6 14
122409i VIS ARTICULATION INOX M12*100 M12 100 30 12 25 6 14
122410i VIS ARTICULATION INOX M12*120 M12 120 30 12 25 6 14
122411i VIS ARTICULATION INOX M12*130 M12 130 36 12 25 6 14
122412i VIS ARTICULATION INOX M14*75 M14 75 36 14 28 6 16
122413i VIS ARTICULATION INOX M14*130 M14 130 36 14 28 6 16
122414i VIS ARTICULATION INOX M16*130 M16 130 44 16 32 6 17
122415i VIS ARTICULATION INOX M20*140 M20 140 52 20 40 6 22
