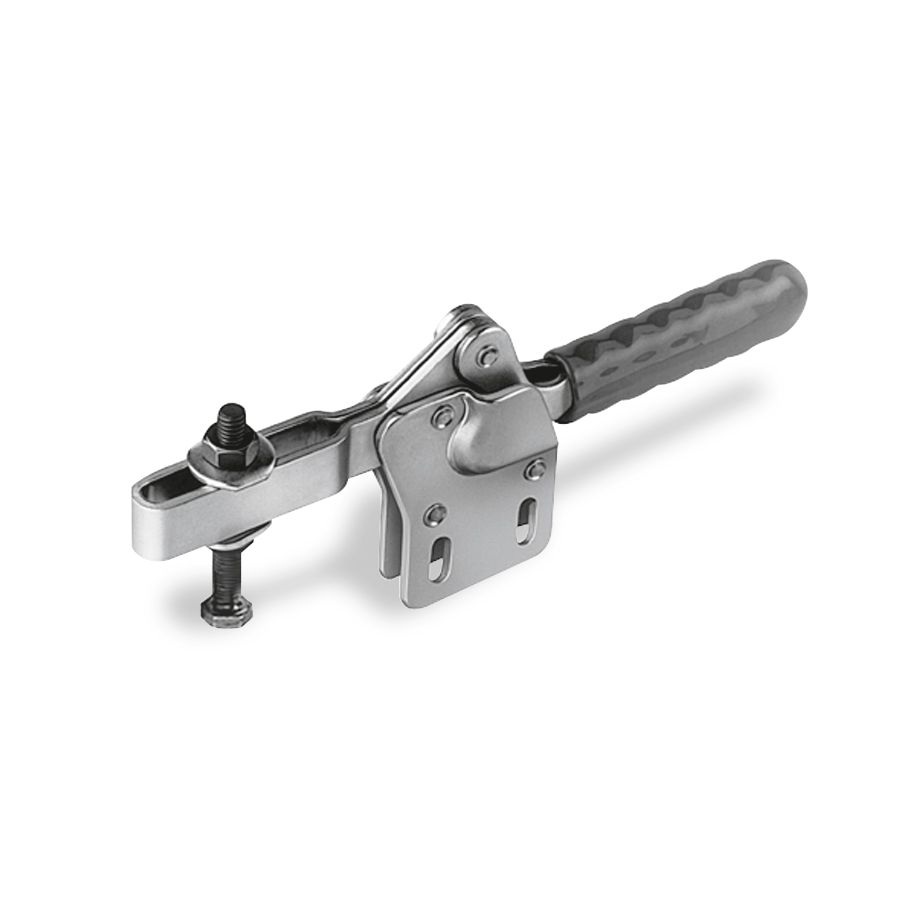

Sauterelle horizontale

à pied droit et broche réglable

Sauterelles à levier horizontal : Sauterelle horizontale
à pied droit et broche réglable
  • Reach
  • Rohs
Sauterelle en acier galvanisé. Broche de serrage et écrous phosphatés. Rivets en acier inoxydable. Axes avec coussinets trempés. Poignée en matière plastique résistante aux huiles. Sauterelle livrée avec tige à tête hexagonale, écrous, rondelles de pression (et embout en Néoprène pour 5401 et 5402).

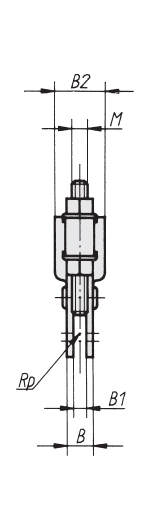

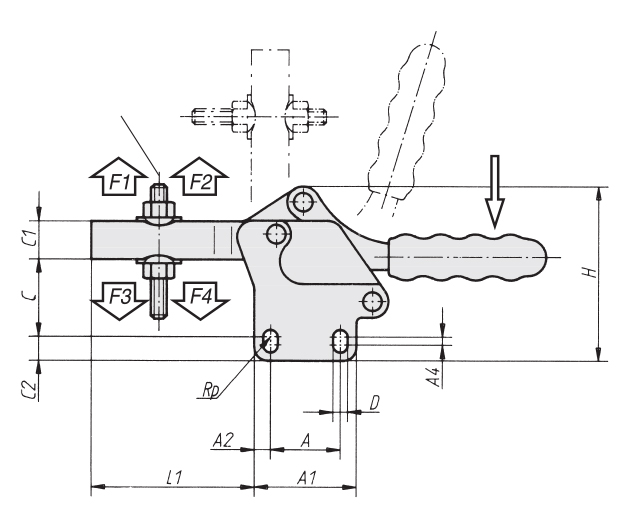

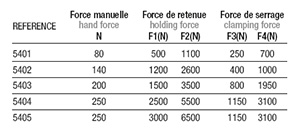

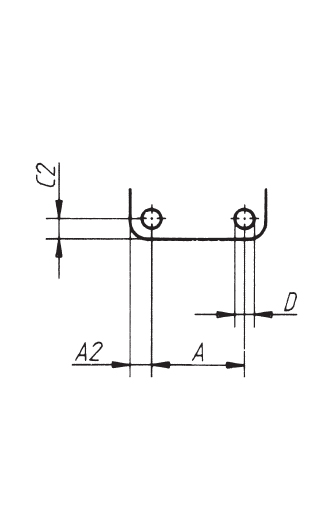

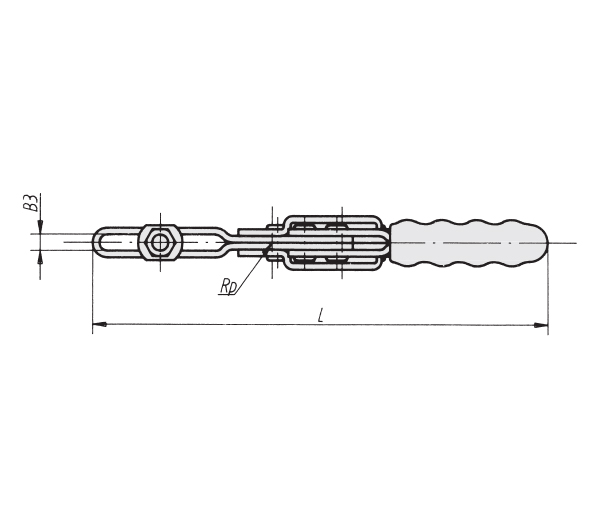

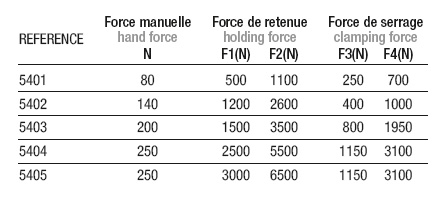

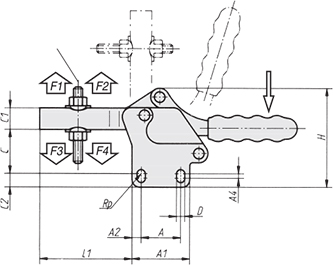

REF DÉSIGNATION M A1 A2 A4 B B1 B2 B3 C C1 C2 D F1 F2 F3 F4 H L L1 N 3D Devis
5401 SAUTERELLE A LEVIER HORIZ. ACIER 750N BROCHE REGL M5x35 25 5,7 0 8 4 16 5,8 22 9,5 5 5,2 500 1100 250 700 45 116 37 80
5402 SAUTERELLE A LEVIER HORIZ. ACIER 1500N BROCHE REGL M6x50 38 6 3 10 5 20 6,2 28 14 9 5,5 1200 2600 400 1000 65 170 61 140
5403 SAUTERELLE A LEVIER HORIZ. ACIER 2500N BROCHE REGL M8x60 42 8 2,6 12 6 23 9 39 17,5 10 6,6 1500 3500 800 1950 82 224 79 200
5404 SAUTERELLE A LEVIER HORIZ. ACIER 3500N BROCHE REGL M10x80 59 9 2 16 8 30 11,4 54 23 10 8,7 2500 5500 1150 3100 108 274 108 250
5405 SAUTERELLE A LEVIER HORIZ. ACIER 4500N BROCHE REGL M12x100 66 13 0 20 10 38 13,2 66 26 13 8,7 3000 6500 1150 3100 130 305 128 250
