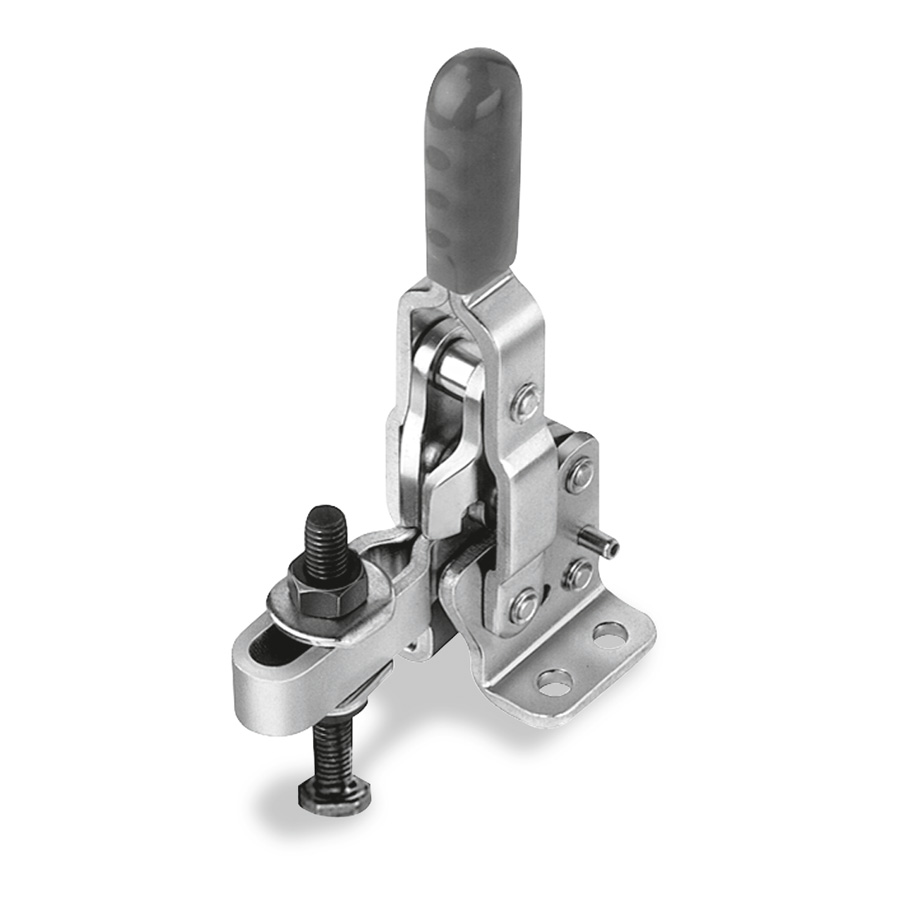

Sauterelle verticale

à pied en équerre et broche réglable

Sauterelles à levier vertical : Sauterelle verticale
à pied en équerre et broche réglable
  • Reach
  • Rohs
Sauterelle en acier galvanisé ou acier inox AISI 304. Broche de serrage et écrous phosphatés. Rivets en acier inoxydable. Axes avec coussinets trempés. Poignée en matière plastique résistante aux huiles. Sauterelle livrée avec tige à tête hexagonale, écrous, rondelles de pression (et embout en Néoprène pour 5907, 5908, 5909 et 5907i, 5909i.

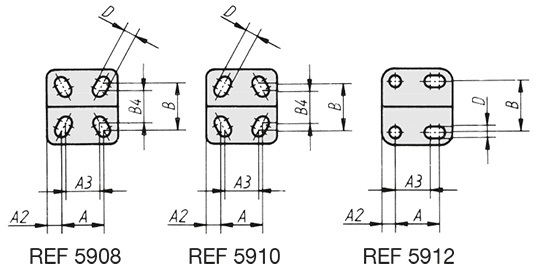

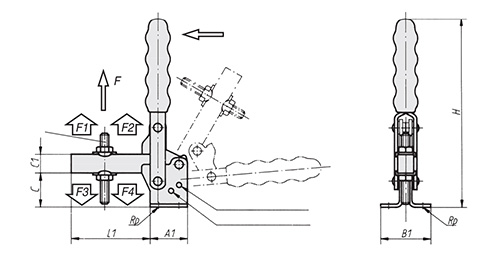

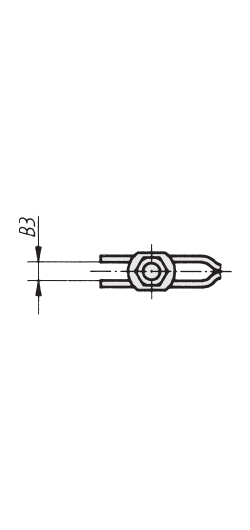

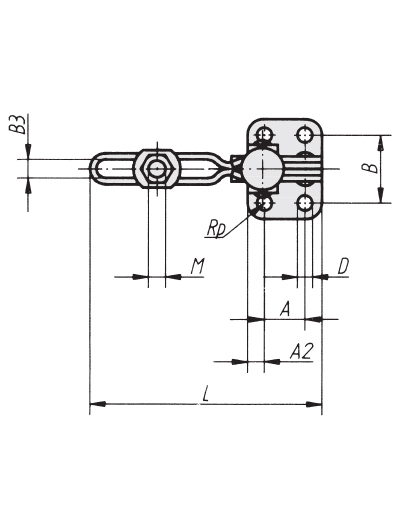

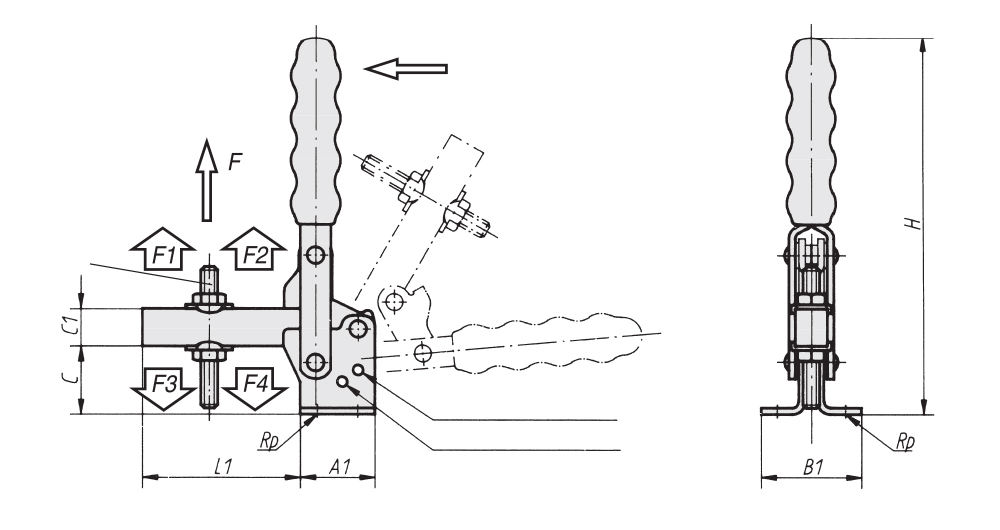

REF DÉSIGNATION M A A1 A2 A3 ANG1B ANG1L ANG2B ANG2L ANG3B ANG3L B B1 B3 B4 C C1 D F H L L1 3D Devis
5907 SAUTERELLE A LEVIER VERTI. ACIER 750N BROCHE REGL M5x35 16 26 5 0 130 90 0 0 160 100 24 34 5,5 0 16 9 4,4 750 98 57 31
5908 SAUTERELLE A LEVIER VERTI. ACIER 1000N BROCHE REGL M5x35 16 28 6 14 95 65 0 0 185 105 24 34 5,5 17,5 22 9,5 4,8 1000 103 67 39
5909 SAUTERELLE A LEVIER VERTI. ACIER 1500N BROCHE REGL M6x50 12,7 27 7 0 95 75 0 0 185 110 27 38 6,4 0 23 11 5,1 1500 125 70 43
5910 SAUTERELLE A LEVIER VERTI. ACIER 2000N BROCHE REGL M6x50 19 35 8 12,7 105 70 0 0 175 95 27 42 6,3 25 29 12,7 5,5 2000 135 79 44
5911 SAUTERELLE A LEVIER VERTI. ACIER 2500N BROCHE REGL M8x60 19 35 8 0 95 70 125 85 160 100 32 45 8,8 0 32 17,5 7,1 2500 175 110 74
5912 SAUTERELLE A LEVIER VERTI. ACIER 3000N BROCHE REGL M8x60 25 43 9 19 105 65 0 0 160 90 34,5 52 8,8 0 34 19 8 3000 186 143 100
5913 SAUTERELLE A LEVIER VERTI. ACIER 3500N BROCHE REGL M10x80 32 50 9 0 90 70 120 80 180 110 45 64 10,6 0 43 22 8,3 3500 220 146 95
5914 SAUTERELLE A LEVIER VERTI. ACIER 4500N BROCHE REGL M12x100 32 53 10 0 90 70 125 85 180 110 45 64 12,7 0 51 25 8,7 4500 228 177 122
5915 SAUTERELLE A LEVIER VERTI. ACIER 5000N BROCHE REGL M16x150 51 76 12,5 0 90 65 120 80 180 110 70 95 16,5 0 82 32 12,3 5500 312 231 154
5907i SAUTERELLE A LEVIER VERTI. INOX 750N BROCHE REGL M5x35 16 26 5 0 130 90 0 0 160 100 24 34 5,5 0 16 9 4,4 750 98 57 31
5909i SAUTERELLE A LEVIER VERTI. INOX 1500N BROCHE REGL M6x50 12,7 27 7 0 95 75 0 0 185 110 27 38 6,4 0 23 11 5,1 1500 125 70 43
5911i SAUTERELLE A LEVIER VERTI. INOX 2500N BROCHE REGL M8x60 19 35 8 0 95 70 125 85 160 100 32 45 8,8 0 32 17,5 7,1 2500 175 110 74
