Sauterelles à poignée

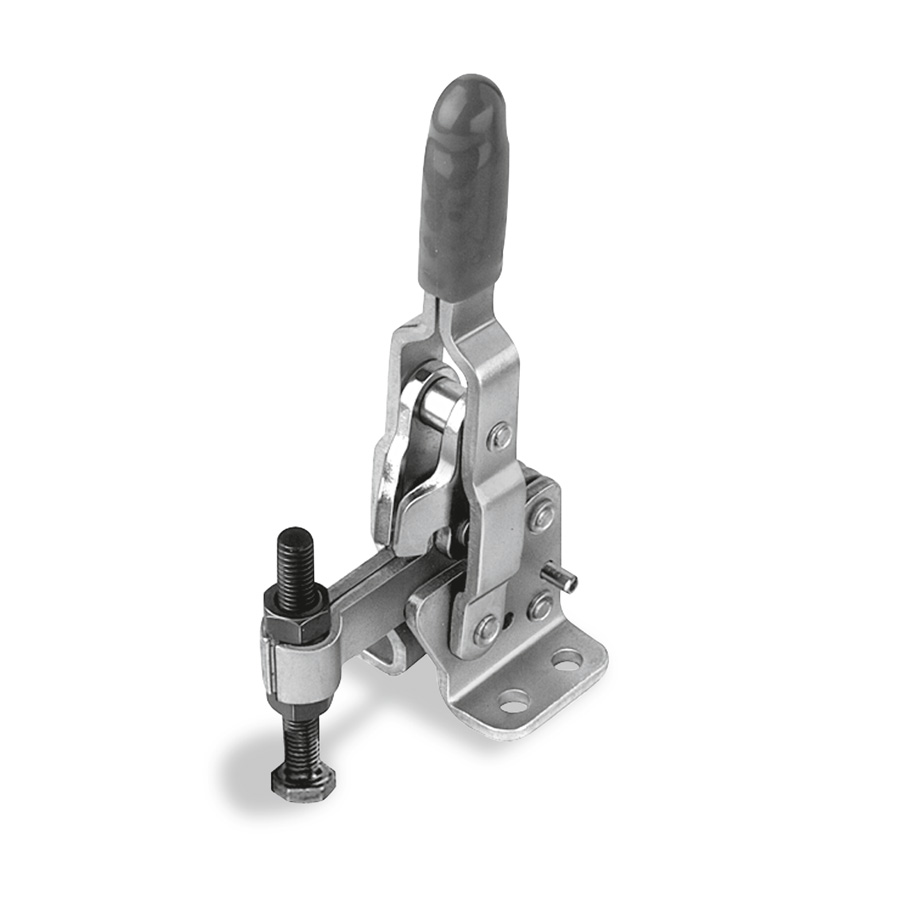

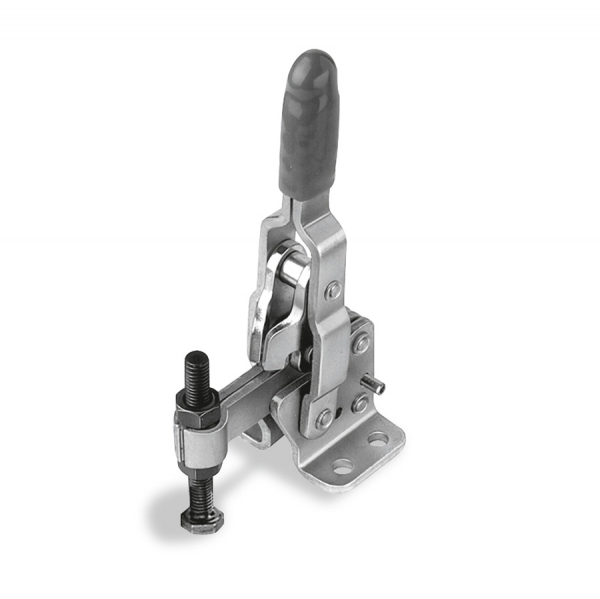

Sauterelle verticale

à pied équerre et broche fixe

Visualisation 3D

Fiche technique

Ajouter aux favoris

Sauterelle en acier galvanisé. Rivets en acier inoxydable. Axes avec coussinets trempés. Broche de serrage et écrous phosphatés. Poignée en matière plastique résistante aux huiles. Sauterelle livrée avec tige à tête hexagonale, écrous, rondelles de pression (et embout en Néoprène pour 5935 et 5936).

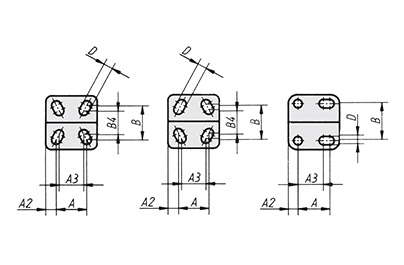

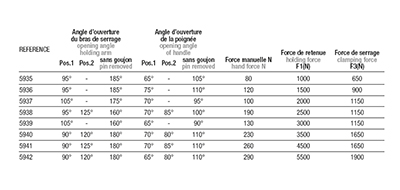

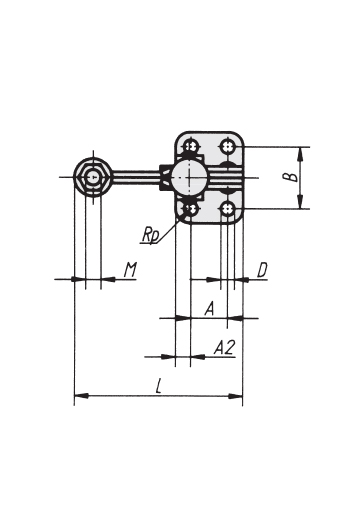

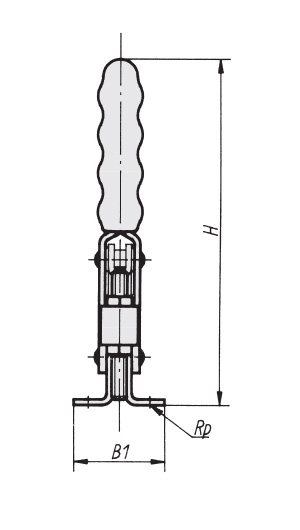

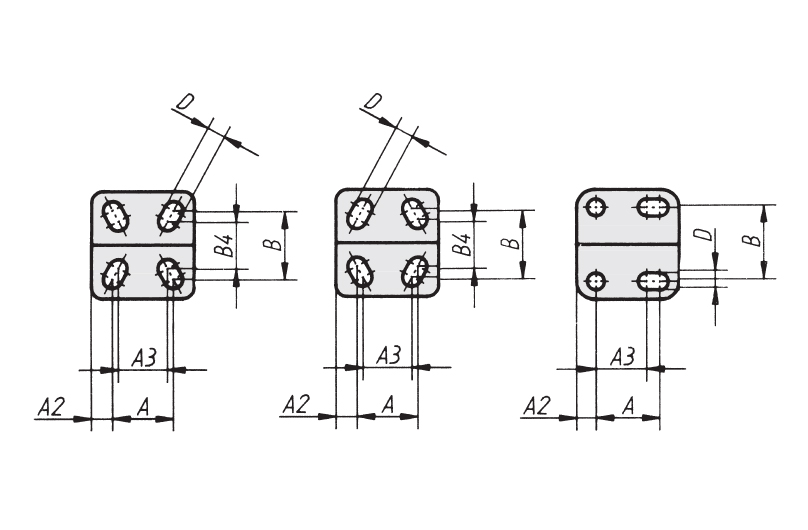

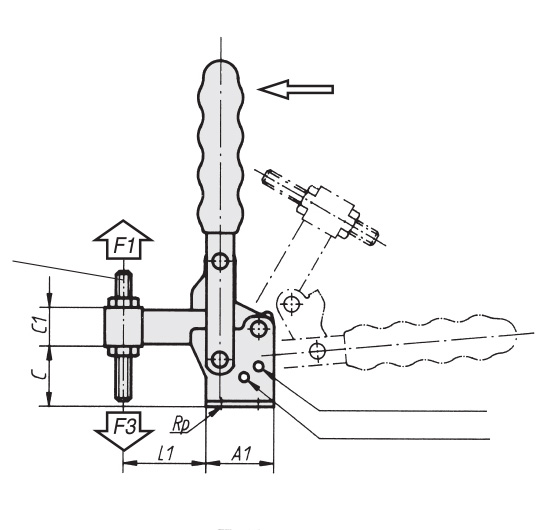

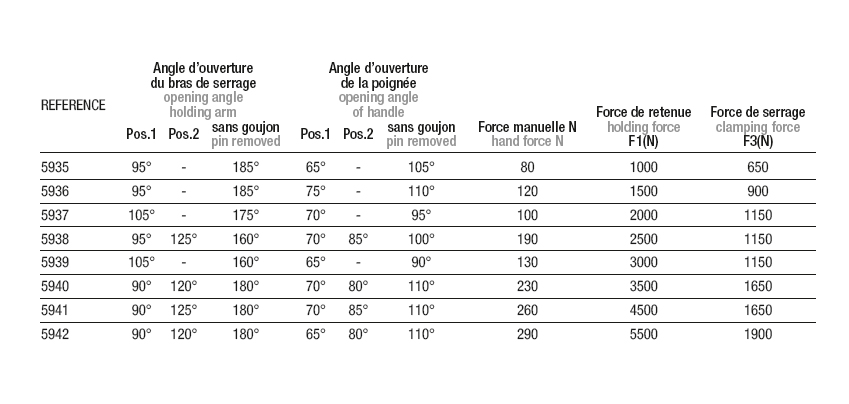

REF	DÉSIGNATION	M	A	A1	A2	A3	ANG1B	ANG1L	ANG2B	ANG2L	ANG3B	ANG3L	B	B1	B4	C	C1	D	F	H	L	L1
5935	SAUTERELLE A LEVIER VERTI. ACIER 1000N BROCHE FIXE	M5x35	16	28	6	14	95	65	0	0	185	105	24	34	17,5	22	9,5	4,8	1000	103	65	32
5936	SAUTERELLE A LEVIER VERTI. ACIER 1500N BROCHE FIXE	M6x50	12,7	27	7	0	95	75	0	0	185	110	27	38	0	23	11	5,1	1500	125	60	26
5937	SAUTERELLE A LEVIER VERTI. ACIER 2000N BROCHE FIXE	M6x50	19	35	8	12,7	105	70	0	0	175	95	27	42	25	29	12,7	5,5	2000	135	77	35
5938	SAUTERELLE A LEVIER VERTI. ACIER 2500N BROCHE FIXE	M8x60	19	35	8	0	95	70	125	85	160	100	32	45	0	32	17,5	7,1	2500	175	88	45
5939	SAUTERELLE A LEVIER VERTI. ACIER 3000N BROCHE FIXE	M8x60	25	43	9	19	105	65	0	0	160	90	34,5	51	0	34	19	8	3000	186	114	65
5940	SAUTERELLE A LEVIER VERTI. ACIER 3500N BROCHE FIXE	M10x80	32	50	9	0	90	70	120	80	180	110	45	64	0	43	22	8,3	3500	220	124	65
5941	SAUTERELLE A LEVIER VERTI. ACIER 4500N BROCHE FIXE	M12x100	32	53	10	0	90	70	125	85	180	110	45	64	0	51	25	8,7	4500	228	137	74
5942	SAUTERELLE A LEVIER VERTI. ACIER 5500N BROCHE FIXE	M16x150	51	76	12,5	0	90	65	120	80	180	110	70	95	0	82	32	12,3	5500	312	197	108
