Boutons d’indexage et poussoirs

Boutons et doigts d’indexage
Déclinaisons disponibles

Bouton d'indexage

sans cran

Bouton d'indexage

pour "très grande série"

Bouton d'indexage

sans embase

Bouton d'indexage

avec cran

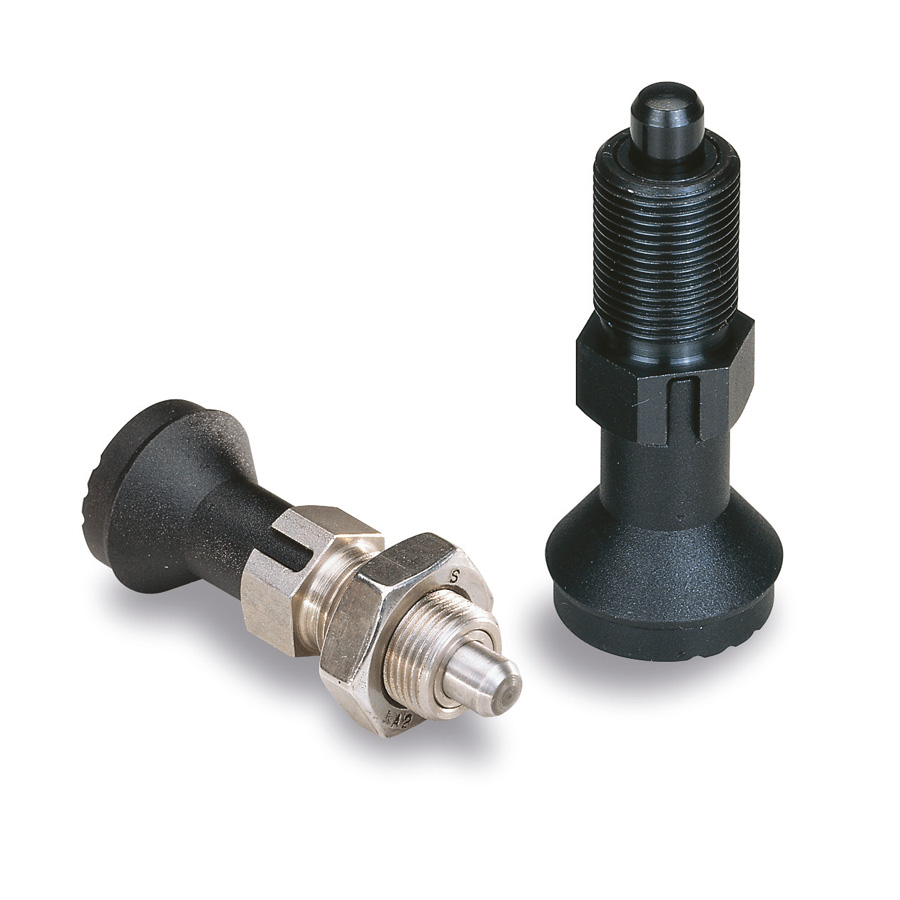

Boutons et doigts d’indexage : Bouton d'indexage avec cran
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris
Bouton en polyamide noir. Version acier : insert en acier bruni à tête surdimensionnée haute résistance. Doigt d’indexage trempé et rectifié. Version inox : insert en acier inoxydable 1.4305 (AISI 303). Doigt d’indexage trempé en inox 1.4034. Résistance au cisaillement : 1021N (M10x1,0) 1470N (M12x1,5) 2614N (M16x1,5) 2810N (M20x1,5).

VERSIONS DISPONIBLES

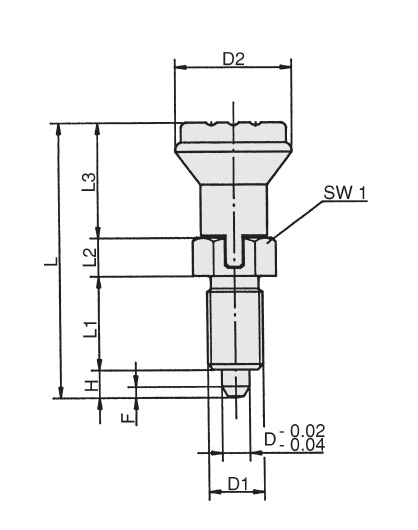

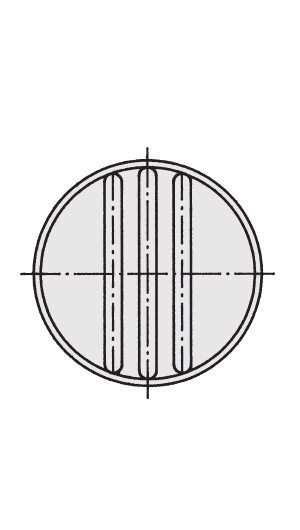

Schéma 1 + Bouton d'indexage avec cran

01 / Sans contre-écrou

Schéma 2 + Bouton d'indexage avec cran
REF DÉSIGNATION D1 D D2 Fx30° H L L1 L2 L3 SW1 Poids (g) 3D Devis
8251 BOUTON D'INDEXAGE ACIER D.21 M10*1 CRAN M10x1,0 5 21 1,3 5 47 17 7 18 13 32
8252 BOUTON D'INDEXAGE ACIER D.25 M12*1,5 CRAN M12x1,5 6 25 1,8 6 56 20 8 22 14 47
8253 BOUTON D'INDEXAGE ACIER D.33 M16*1,5 CRAN M16x1,5 8 33 2,3 8 74 26 10 30 19 98
8254 BOUTON D'INDEXAGE ACIER D.33 M20*1,5 CRAN M20x1,5 10 33 2,8 10 80 28 12 30 22 98
8251i BOUTON D'INDEXAGE INOX D.21 M10*1 CRAN M10x1,0 5 21 1,3 5 47 17 7 18 13 32
8252i BOUTON D'INDEXAGE INOX D.25 M12*1,5 CRAN M12x1,5 6 25 1,8 6 56 20 8 22 14 47
8253i BOUTON D'INDEXAGE INOX D.33 M16*1,5 CRAN M16x1,5 8 33 2,3 8 74 26 10 30 19 98
8254i BOUTON D'INDEXAGE INOX D.33 M20*1,5 CRAN M20x1,5 10 33 2,8 10 80 28 12 30 22 98

02 / Avec contre-écrou

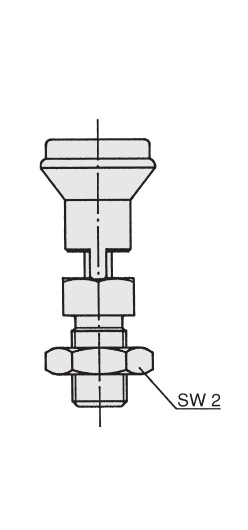

Schéma 3 + Bouton d'indexage avec cran
REF DÉSIGNATION D1 D D2 H L L1 L2 SW1 SW2 Poids (g) 3D Devis
8241 BOUTON D'INDEXAGE ACIER D.21 M10*1 ECROU/CRAN M10x1,0 5 21 5 47 17 7 13 17 37
8242 BOUTON D'INDEXAGE ACIER D.25 M12*1,5 ECROU/CRAN M12x1,5 6 25 6 56 20 8 14 19 53
8243 BOUTON D'INDEXAGE ACIER D.33 M16*1,5 ECROU/CRAN M16x1,5 8 33 8 74 26 10 19 24 102
8244 BOUTON D'INDEXAGE ACIER D.33 M20*1,5 ECROU/CRAN M20x1,5 10 33 10 80 28 12 22 30 170
8241i BOUTON D'INDEXAGE INOX D.21 M10*1 ECROU/CRAN M10x1,0 5 21 5 47 17 7 13 17 37
8242i BOUTON D'INDEXAGE INOX D.25 M12*1,5 ECROU/CRAN M12x1,5 6 25 6 56 20 8 14 19 53
8243i BOUTON D'INDEXAGE INOX D.33 M16*1,5 ECROU/CRAN M16x1,5 8 33 8 74 26 10 19 24 102
8244i BOUTON D'INDEXAGE INOX D.33 M20*1,5 ECROU/CRAN M20x1,5 10 33 10 80 28 12 22 30 170
