Boutons d’indexage et poussoirs

Boutons et doigts d’indexage
Déclinaisons disponibles

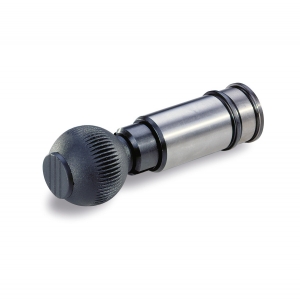

Bouton d'indexage

«haute précision» avec doigt conique

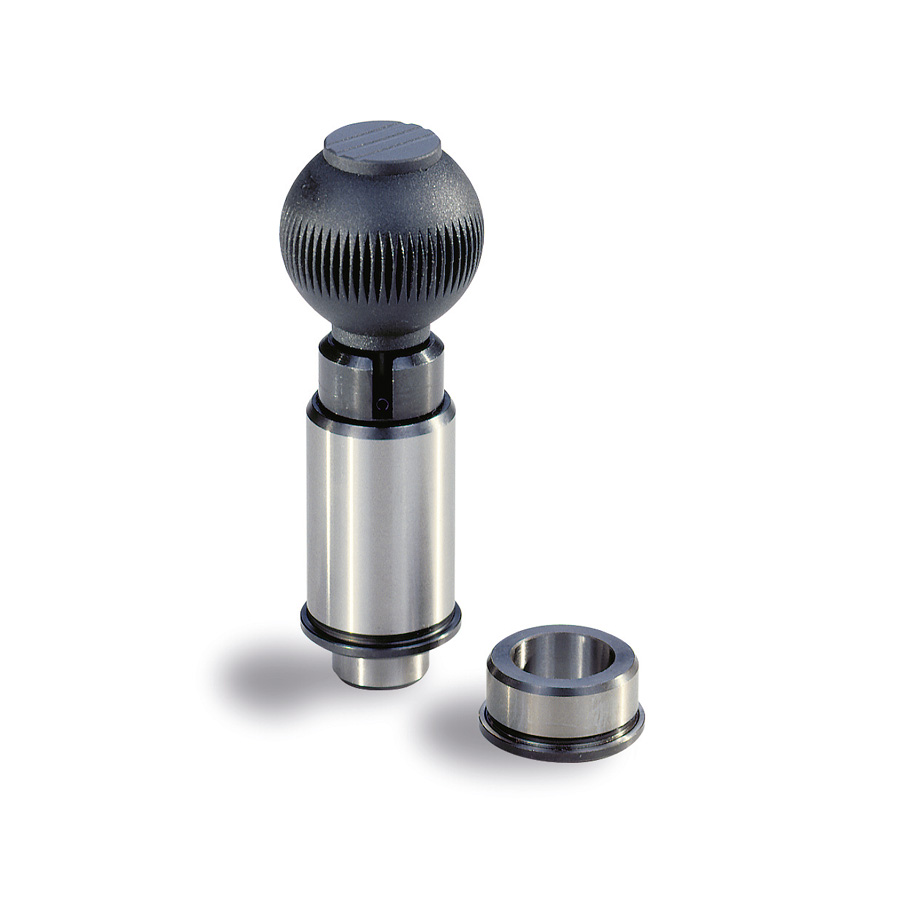

Bouton d'indexage "haute précision"

avec doigt cylindrique

Boutons et doigts d’indexage : Bouton d'indexage
  • Reach
  • Rohs
Visualisation 3D
Fiche technique
Ajouter aux favoris
Bouton en polyamide noir et mécanisme en acier de cémentation par le carbone, trempé et poli.

VERSIONS DISPONIBLES

01 / Sans cran

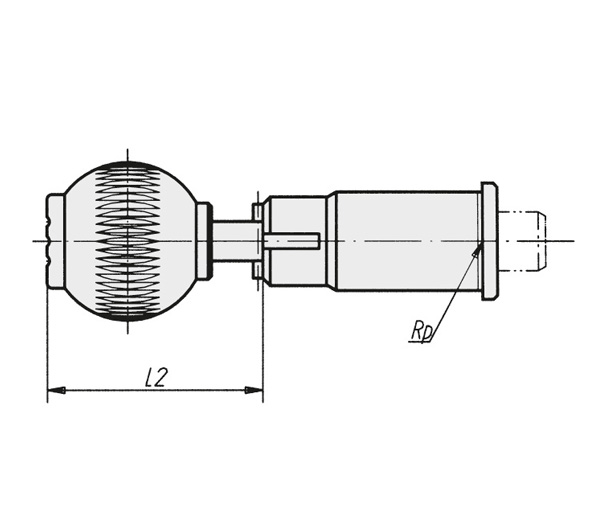

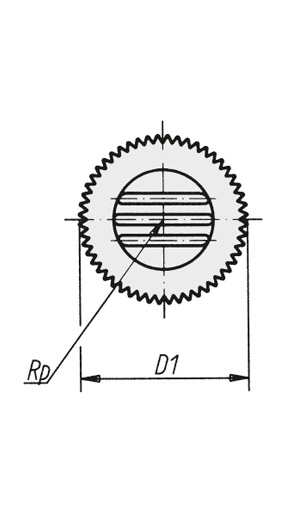

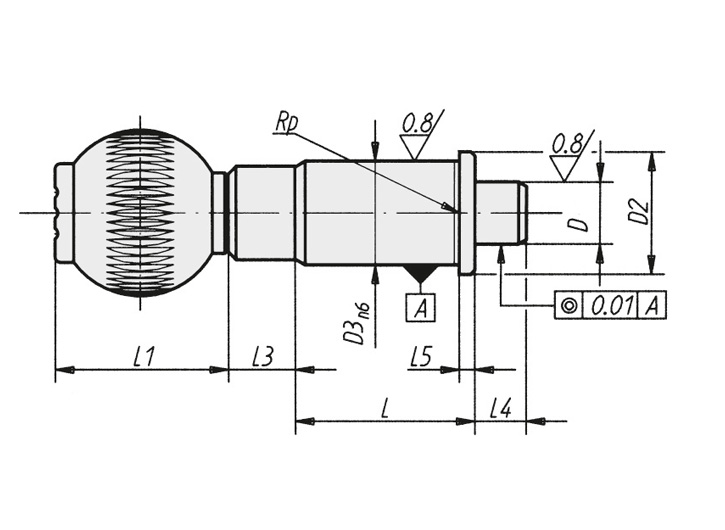

Schéma 1 + Bouton d'indexage
REF DÉSIGNATION D D1 D2 D3n6 L L1 L2 L3 L4 L5 Poids (g) 3D Devis
9521 BOUTON D'INDEXAGE PRECISION ACIER Dh6=12 12 32 23 20 35 33 44,5 13 10 3 127
9522 BOUTON D'INDEXAGE PRECISION ACIER Dh6=20 20 40 33 30 50 41,5 53 13 10 3 350
9523 BOUTON D'INDEXAGE PRECISION ACIER Dh6=25 25 50 42 38 60 51 62,5 13 10 3 655

02 / Avec cran

REF DÉSIGNATION D D1 D2 D3n6 L L1 L2 L3 L4 L5 Poids (g) 3D Devis
9524 BOUTON D'INDEXAGE PRECISION ACIER Dh6=12 CRAN 12 32 23 20 35 33 44,5 13 10 3 127
9525 BOUTON D'INDEXAGE PRECISION ACIER Dh6=20 CRAN 20 40 33 30 50 41,5 53 13 10 3 350
9526 BOUTON D'INDEXAGE PRECISION ACIER Dh6=25 CRAN 25 50 42 38 60 51 62,5 13 10 3 655

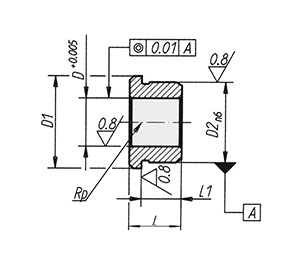

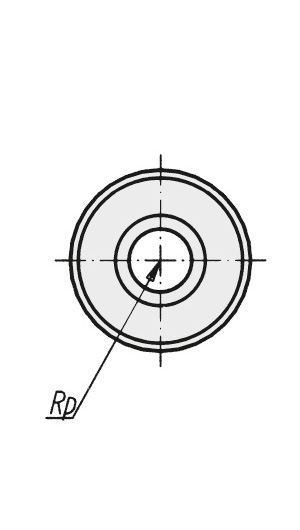

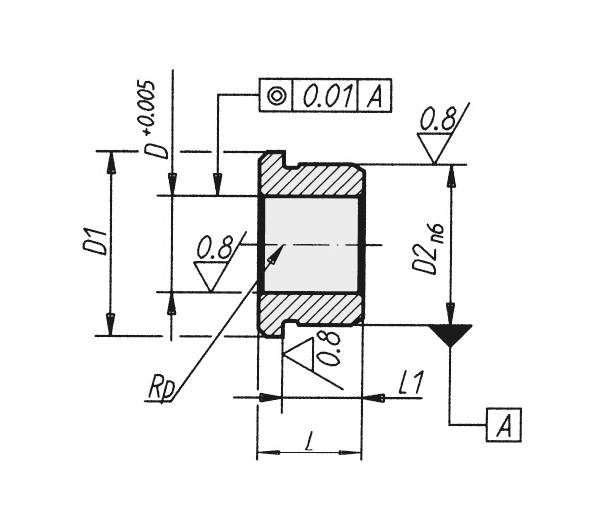

03 / Douille cylindrique

REF DÉSIGNATION D D1 D2n6 L L1 Poids (g) 3D Devis
9527 DOUILLE CYLINDRIQUE ACIER D.12 12 23 20 13 10 15
9528 DOUILLE CYLINDRIQUE ACIER D.20 20 33 30 16 13 45
9529 DOUILLE CYLINDRIQUE ACIER D.25 25 42 38 19 16 100
