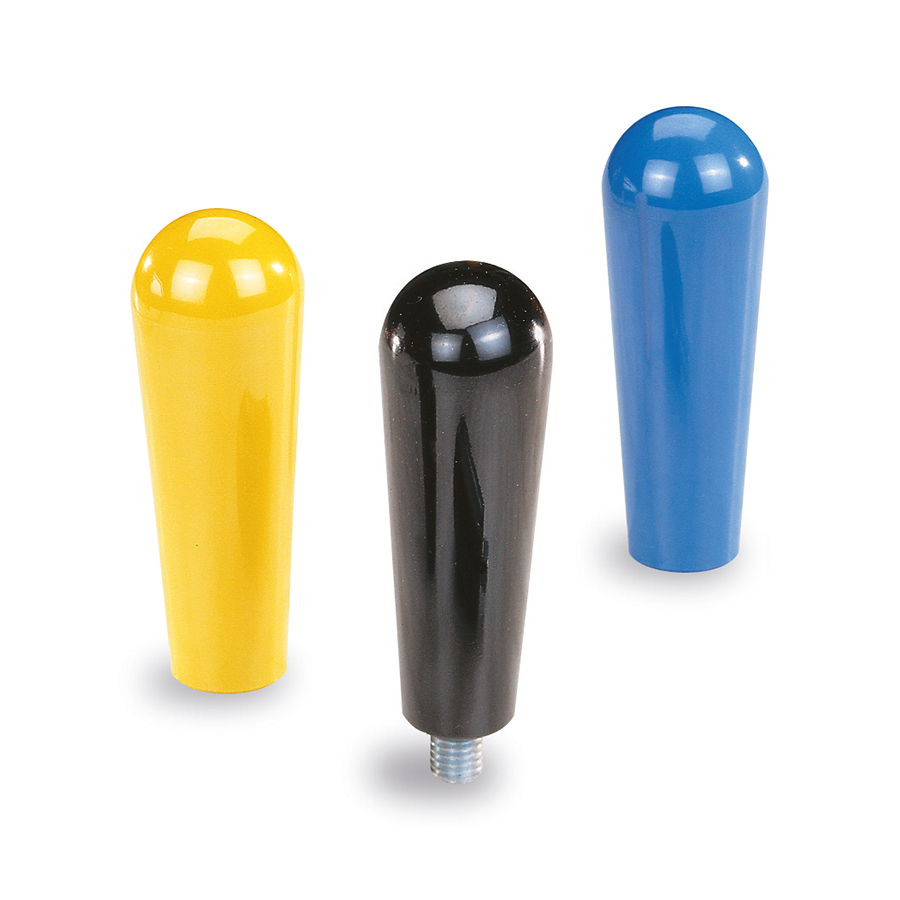

Poignée PMB

en plastique composite

Poignées et boutons lisses : Poignée PMB
en plastique composite
  • Reach
  • Rohs
64x64
125° Celsius
-35° Celsius
Poignée en plastique thermo-durcissable noir, de surface brillante et polie, très grande dureté et excellente résistance aux produits chimiques. Utilisation de — 50° à + 155° Celsius, excellente isolation thermique et électrique et haute résistance aux intempéries. Insert et tige en acier zingué, surdimensionnés pour une exceptionnelle résistance à l’arrachement.

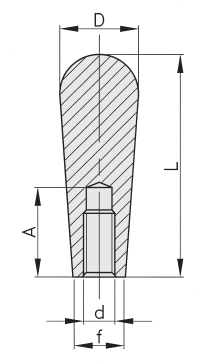

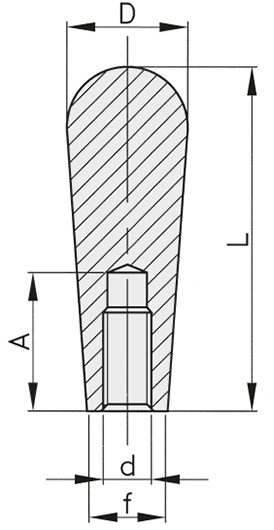

01 / Filetage moulé

Schéma 1 + Poignée PMB
en plastique composite
REF DÉSIGNATION L d D f A Poinds (g) 3D Devis
1049 POIGNEE PMB BAK. L.55 M12 MATIERE 55 M12 30 20 30 31
1054 POIGNEE PMB BAK. L.65 M12 MATIERE 65 M12 30 20 30 38
1077 POIGNEE PMB BAK. L.75 M12 MATIERE 75 M12 30 20 30 44
1079 POIGNEE PMB BAK. L.85 M12 MATIERE 85 M12 30 20 30 52

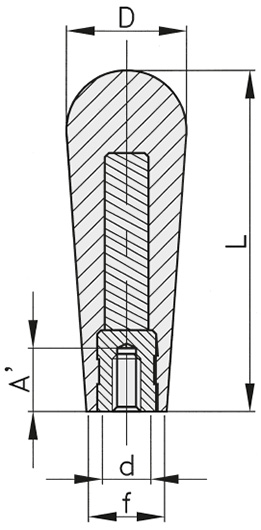

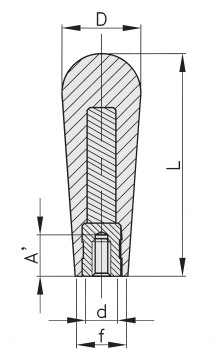

02 / Insert fileté

Schéma 2 + Poignée PMB
en plastique composite
REF DÉSIGNATION L d D f A' Poinds (g) 3D Devis
1694 POIGNEE PMB BAK. L.55 TIGE ACIER M10*12 55 M10 30 20 12 58
1858 POIGNEE PMB BAK. L.65 TIGE ACIER M8*10 65 M8 30 20 10 65
1695 POIGNEE PMB BAK. L.65 TIGE ACIER M10*12 65 M10 30 20 12 70
1860 POIGNEE PMB BAK. L.85 TIGE ACIER M8*10 85 M8 30 20 10 85
1690 POIGNEE PMB BAK. L.85 TIGE ACIER M10*12 85 M10 30 20 12 90

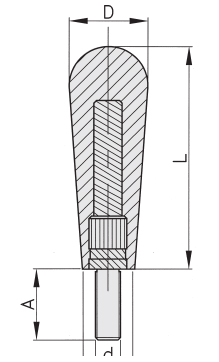

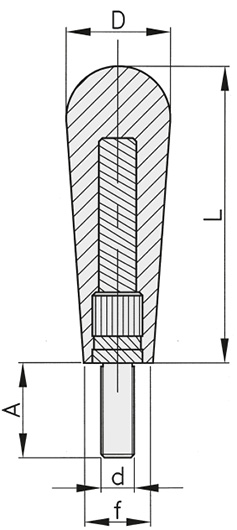

03 / Tige filetée

Schéma 3 + Poignée PMB
en plastique composite
REF DÉSIGNATION L d D F A Poinds (g) 3D Devis
1871 POIGNEE PMB BAK. L.55 INS ACIER M8 55 M8 30 20 14 55
1850 POIGNEE PMB BAK. L.55 INS ACIER M10 55 M10 30 20 22 60
1851 POIGNEE PMB BAK. L.65 INS ACIER M10 65 M10 30 20 22 70
1873 POIGNEE PMB BAK. L.75 INS ACIER M8 75 M8 30 20 14 72
1852 POIGNEE PMB BAK. L.75 INS ACIER M10 75 M10 30 20 22 80
1874 POIGNEE PMB BAK. L.85 INS ACIER M8 85 M8 30 20 14 85
1853 POIGNEE PMB BAK. L.85 INS ACIER M10 85 M10 30 20 22 90
