Bouton PC

en plastique composite

135° Celsius
-40° Celsius

Visualisation 3D

Fiche technique

Ajouter aux favoris

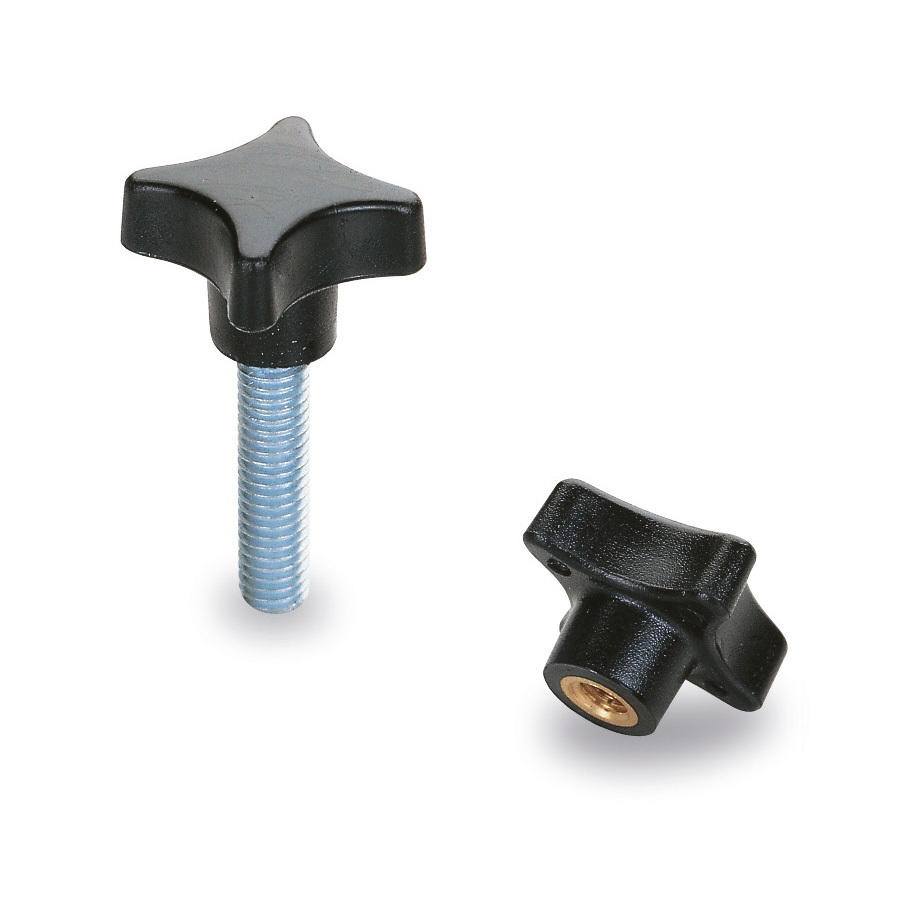

Bouton en polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Insert en laiton et tige en acier zingué.

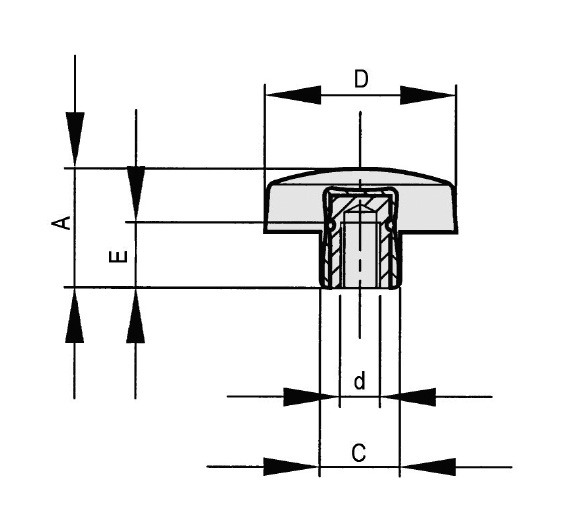

Schéma 1 + Bouton PC
en plastique composite

01 / Insert fileté

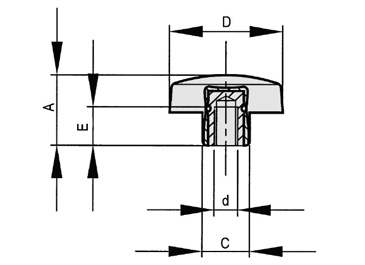

Schéma 2 + Bouton PC
en plastique composite

REF	DÉSIGNATION	D	d	A	B	C	E	3D	Devis
6610	BOUTON PC POLYA. D.25 INS LAITON M4	25	M4	15	8	10	6
6611	BOUTON PC POLYA. D.25 INS LAITON M5	25	M5	15	8	10	7,5

02 / Tige filetée

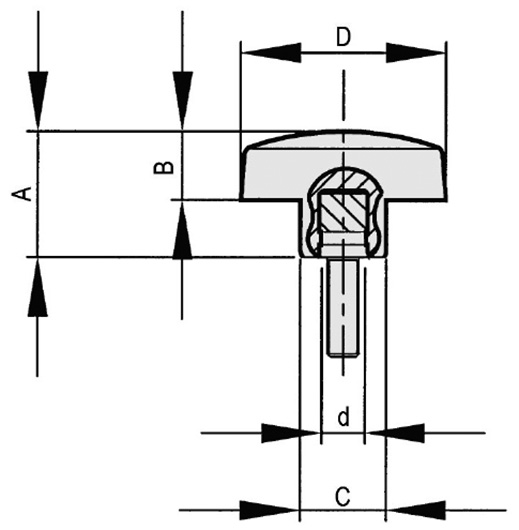

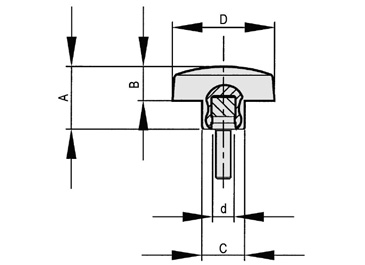

Schéma 3 + Bouton PC
en plastique composite

REF	DÉSIGNATION	D	d	A	B	C	L
660010	BOUTON PC POLYA. D.25 TIGE ACIER M4*10	25	M4	15	8	10	10
660020	BOUTON PC POLYA. D.25 TIGE ACIER M4*20	25	M4	15	8	10	20
660025	BOUTON PC POLYA. D.25 TIGE ACIER M4*25	25	M4	15	8	10	25
660115	BOUTON PC POLYA. D.25 TIGE ACIER M5*15	25	M5	15	8	10	15
660125	BOUTON PC POLYA. D.25 TIGE ACIER M5*25	25	M5	15	8	10	25
660210	BOUTON PC POLYA. D.25 TIGE ACIER M6*10	25	M6	15	8	10	10
660130	BOUTON PC POLYA. D.25 TIGE ACIER M5*30	25	M5	15	8	10	30
660215	BOUTON PC POLYA. D.25 TIGE ACIER M6*15	25	M6	15	8	10	15
660220	BOUTON PC POLYA. D.25 TIGE ACIER M6*20	25	M6	15	8	10	20
660225	BOUTON PC POLYA. D.25 TIGE ACIER M6*25	25	M6	15	8	10	25
660230	BOUTON PC POLYA. D.25 TIGE ACIER M6*30	25	M6	15	8	10	30
660240	BOUTON PC POLYA. D.25 TIGE ACIER M6*40	25	M6	15	8	10	40
660250	BOUTON PC POLYA. D.25 TIGE ACIER M6*50	25	M6	15	8	10	50
660030	BOUTON PC POLYA. D.25 TIGE ACIER M4*30	25	M4	15	8	10	30
660110	BOUTON PC POLYA. D.25 TIGE ACIER M5*10	25	M5	15	8	10	10
660120	BOUTON PC POLYA. D.25 TIGE ACIER M5*20	25	M5	15	8	10	20
