Poignées et boutons de serrage

Poignées T et boutons à ailettes

Bouton WA

en plastique composite

Poignées T et boutons à ailettes : Bouton WA en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris

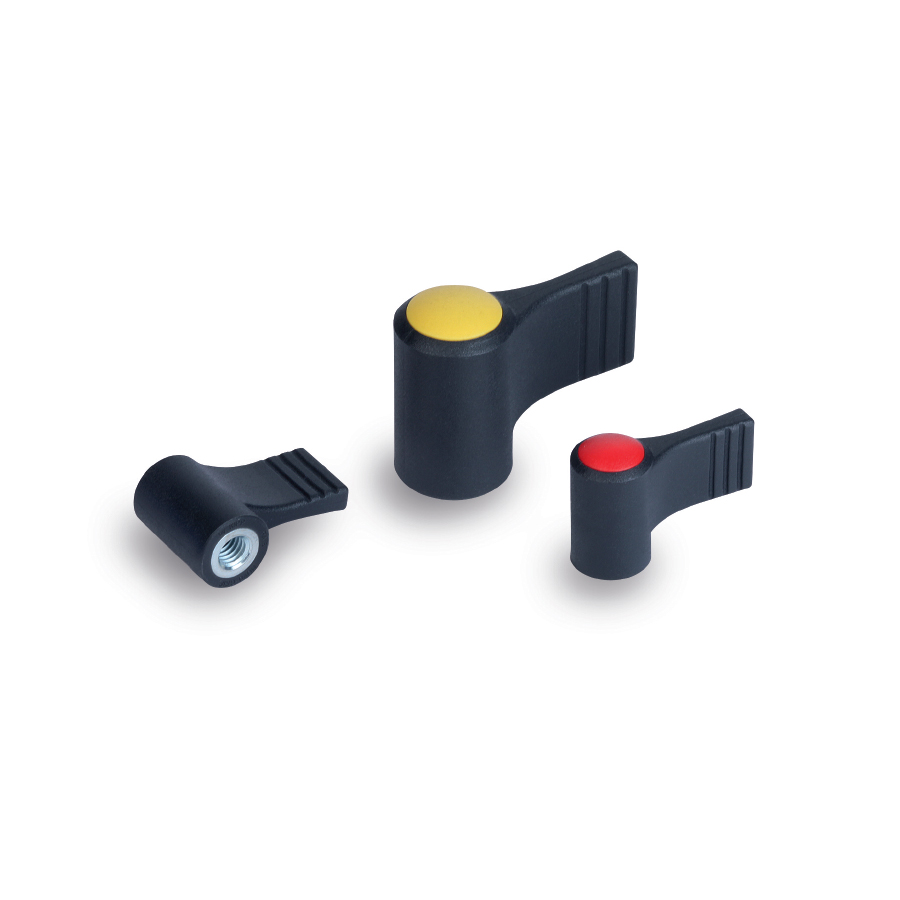

Bouton en polyamide renforcé de fibres de verre, gris anthracite, avec insert en acier zingué ou en inox AISI 303. Capsule disponible en gris clair RAL 7035, jaune RAL 1021 ou rouge RAL 3020.

VERSIONS DISPONIBLES

01 / Avec capsule

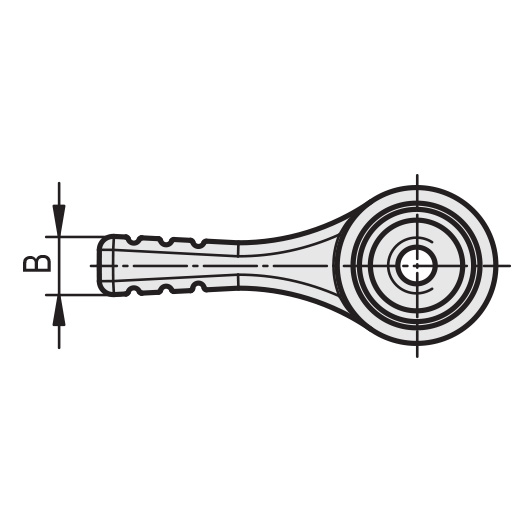

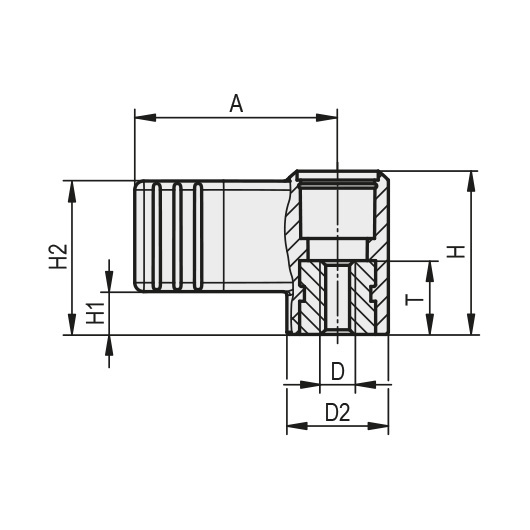

REF DÉSIGNATION A D B D2 H H1 H2 T 3D Devis
15640 BOUTON WA POLYA. L.22 INS ACIER M4 22 M4 4,4 12 18 4,5 15,5 10
15641 BOUTON WA POLYA. L.22 INS ACIER M5 22 M5 4,4 12 18 4,5 15,5 10
15642 BOUTON WA POLYA. L.22 INS ACIER M6 22 M6 4,4 12 18 4,5 15,5 10
15643 BOUTON WA POLYA. L.27.5 INS ACIER M5 27,5 M5 5,1 14 24 5,8 20,8 10
15644 BOUTON WA POLYA. L.27.5 INS ACIER M6 27,5 M6 5,1 14 24 5,8 20,8 10
15645 BOUTON WA POLYA. L.37.5 INS ACIER M8 37,5 M8 6,3 21 36 8,5 30,5 14
15646 BOUTON WA POLYA. L.37.5 INS ACIER M10 37,5 M10 6,3 21 36 8,5 30,5 14
15640i BOUTON WA POLYA. L.22 INS INOX M4 22 M4 4,4 12 18 4,5 15,5 10
15641i BOUTON WA POLYA. L.22 INS INOX M5 22 M5 4,4 12 18 4,5 15,5 10
15642i BOUTON WA POLYA. L.22 INS INOX M6 22 M6 4,4 12 18 4,5 15,5 10
15643i BOUTON WA POLYA. L.27.5 INS INOX M5 27,5 M5 5,1 14 24 5,8 20,8 10
15644i BOUTON WA POLYA. L.27.5 INS INOX M6 27,5 M6 5,1 14 24 5,8 20,8 10
15645i BOUTON WA POLYA. L.37.5 INS INOX M8 37,5 M8 6,3 21 36 8,5 30,5 14
15646i BOUTON WA POLYA. L.37.5 INS INOX M10 37,5 M10 6,3 21 36 8,5 30,5 14

02 / Sans capsule

REF DÉSIGNATION A D B D2 H H1 H2 T 3D Devis
15650 BOUTON WA POLYA. L.22 INS DEBOU. ACIER M4 22 M4 4,4 12 16,1 4,5 15,5 10
15651 BOUTON WA POLYA. L.22 INS DEBOU. ACIER M5 22 M5 4,4 12 16,1 4,5 15,5 10
15652 BOUTON WA POLYA. L.22 INS DEBOU. ACIER M6 22 M6 4,4 12 16,1 4,5 15,5 10
15653 BOUTON WA POLYA. L.27.5 INS DEBOU. ACIER M5 27,5 M5 5,1 14 22,1 5,8 20,8 10
15654 BOUTON WA POLYA. L.27.5 INS DEBOU. ACIER M6 27,5 M6 5,1 14 22,1 5,8 20,8 10
15655 BOUTON WA POLYA. L.37.5 INS DEBOU. ACIER M8 37,5 M8 6,3 21 33,3 8,5 30,5 14
15656 BOUTON WA POLYA. L.37.5 INS DEBOU. ACIER M10 37,5 M10 6,3 21 33,3 8,5 30,5 14
15650i BOUTON WA POLYA. L.22 INS DEBOU. INOX M4 22 M4 4,4 12 16,1 4,5 15,5 10
15651i BOUTON WA POLYA. L.22 INS DEBOU. INOX M5 22 M5 4,4 12 16,1 4,5 15,5 10
15652i BOUTON WA POLYA. L.22 INS DEBOU. INOX M6 22 M6 4,4 12 16,1 4,5 15,5 10
15653i BOUTON WA POLYA. L.27.5 INS DEBOU. INOX M5 27,5 M5 5,1 14 22,1 5,8 20,8 10
15654i BOUTON WA POLYA. L.27.5 INS DEBOU. INOX M6 27,5 M6 5,1 14 22,1 5,8 20,8 10
15655i BOUTON WA POLYA. L.37.5 INS DEBOU. INOX M8 37,5 M8 6,3 21 33,3 8,5 30,5 14
15656i BOUTON WA POLYA. L.37.5 INS DEBOU. INOX M10 37,5 M10 6,3 21 33,3 8,5 30,5 14
