Poignées et boutons de serrage

Poignées et manettes indexables, débrayables
Déclinaisons disponibles

Levier à serrage rapide

en plastique composite

Levier ajustable à serrage rapide

en plastique composite

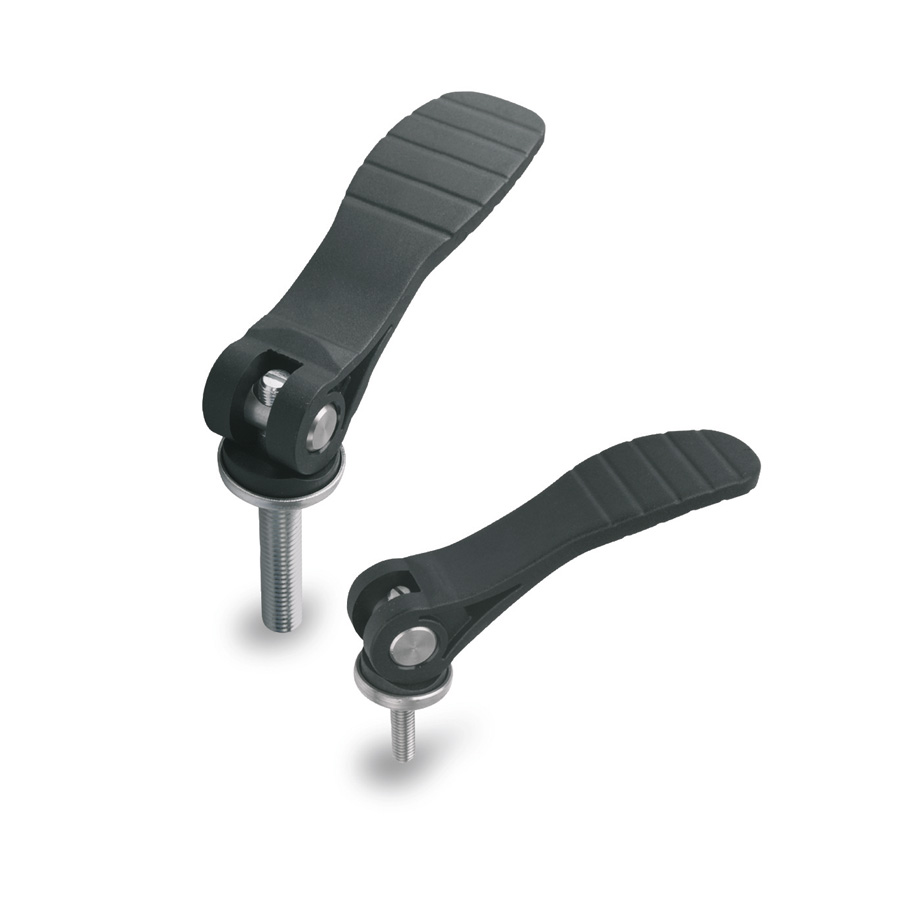

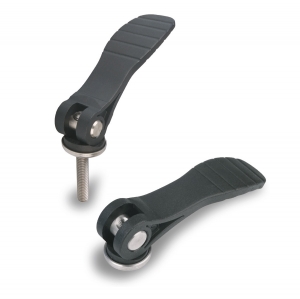

Poignées et manettes indexables, débrayables : Levier ajustable à serrage rapide en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris

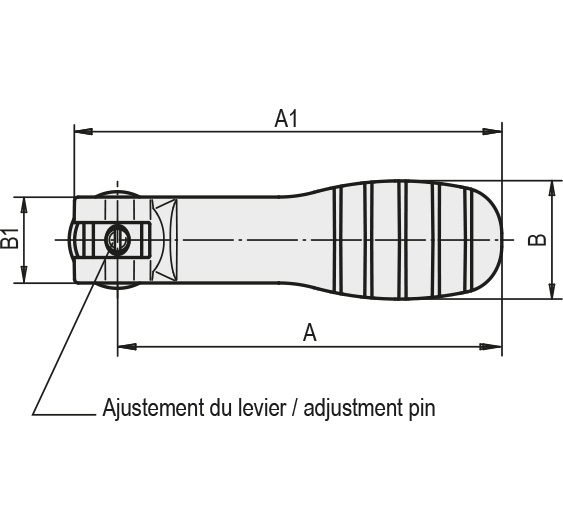

Levier en polyamide renforcé de fibres de verre, noir, avec broche en acier inoxydable. Tige et rondelle en acier zingué ou inoxydable AISI 303. La position exacte du levier de serrage est ajustée avec un tournevis, sur le filet au sommet de la tige.

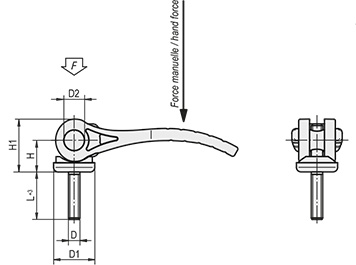

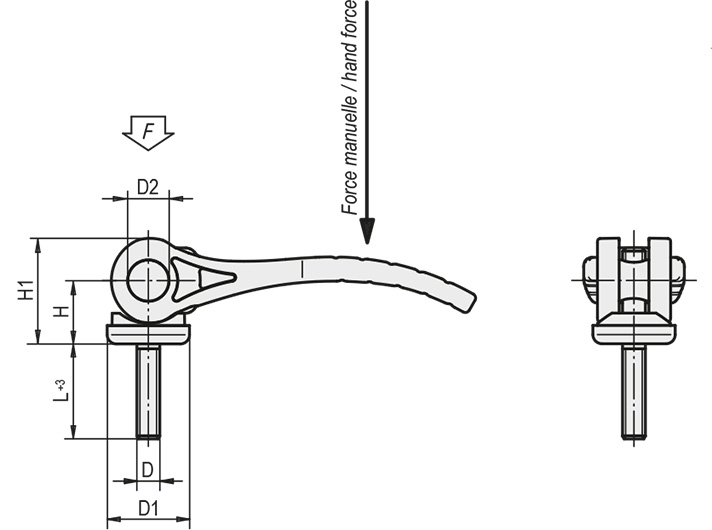

REF DÉSIGNATION D D1 A A1 B B1 COURSE D2 F_MANUELLE F_SERRAGE H H1 L 3D Devis
807220 LEVIER INDEXABLE POLYA. L.71.5 TIGE ACIER M5*20 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 20
807230 LEVIER INDEXABLE POLYA. L.71.5 TIGE ACIER M5*30 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 30
807240 LEVIER INDEXABLE POLYA. L.71.5 TIGE ACIER M5*40 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 40
807320 LEVIER INDEXABLE POLYA. L.71.5 TIGE ACIER M6*20 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 20
807330 LEVIER INDEXABLE POLYA. L.71.5 TIGE ACIER M6*30 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 30
807340 LEVIER INDEXABLE POLYA. L.71.5 TIGE ACIER M6*40 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 40
807425 LEVIER INDEXABLE POLYA. L.99.9 TIGE ACIER M8*25 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 25
807430 LEVIER INDEXABLE POLYA. L.99.9 TIGE ACIER M8*30 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 30
807440 LEVIER INDEXABLE POLYA. L.99.9 TIGE ACIER M8*40 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 40
807525 LEVIER INDEXABLE POLYA. L.99.9 TIGE ACIER M10*25 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 25
807530 LEVIER INDEXABLE POLYA. L.99.9 TIGE ACIER M10*30 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 30
807540 LEVIER INDEXABLE POLYA. L.99.9 TIGE ACIER M10*40 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 40
807220i LEVIER INDEXABLE POLYA. L.71.5 TIGE INOX M5*20 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 20
807230i LEVIER INDEXABLE POLYA. L.71.5 TIGE INOX M5*30 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 30
807240i LEVIER INDEXABLE POLYA. L.71.5 TIGE INOX M5*40 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 40
807320i LEVIER INDEXABLE POLYA. L.71.5 TIGE INOX M6*20 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 20
807330i LEVIER INDEXABLE POLYA. L.71.5 TIGE INOX M6*30 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 30
807340i LEVIER INDEXABLE POLYA. L.71.5 TIGE INOX M6*40 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 40
807425i LEVIER INDEXABLE POLYA. L.99.9 TIGE INOX M8*25 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 25
807430i LEVIER INDEXABLE POLYA. L.99.9 TIGE INOX M8*30 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 30
807440i LEVIER INDEXABLE POLYA. L.99.9 TIGE INOX M8*40 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 40
807525i LEVIER INDEXABLE POLYA. L.99.9 TIGE INOX M10*25 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 25
807530i LEVIER INDEXABLE POLYA. L.99.9 TIGE INOX M10*30 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 30
807540i LEVIER INDEXABLE POLYA. L.99.9 TIGE INOX M10*40 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 40
