Poignée TZ

en plastique composite

Poignées T et boutons à ailettes : Poignée TZ en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris

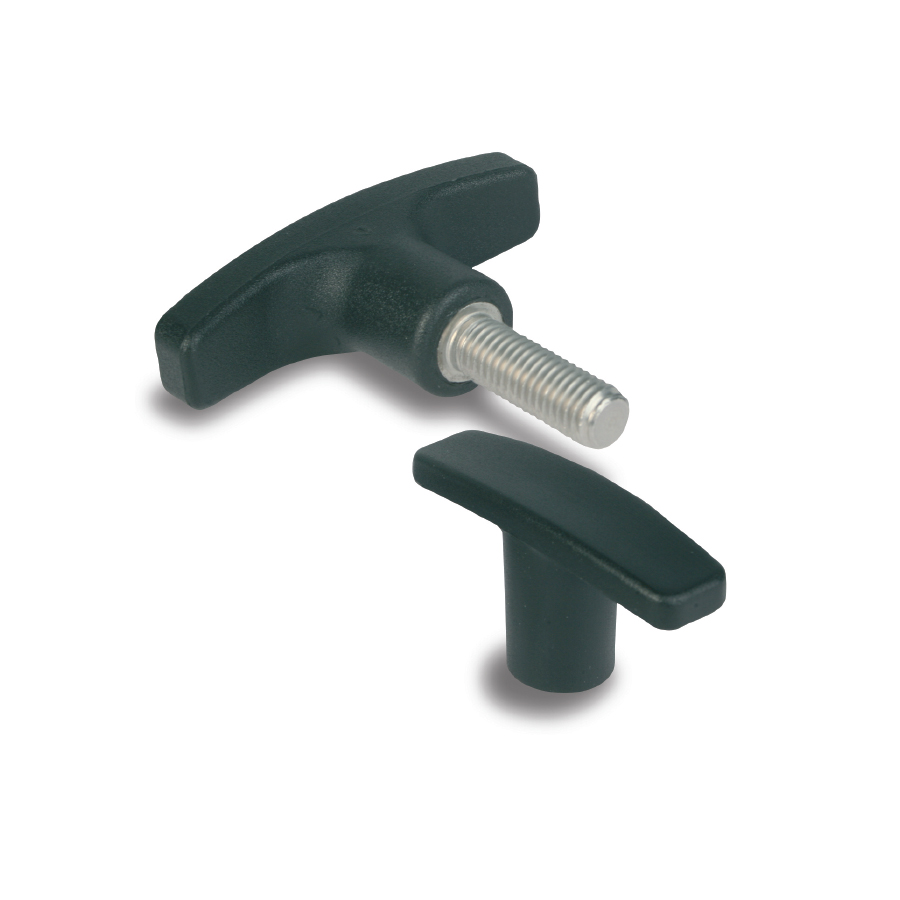

Poignée en polyamide renforcé de fibres de verre, couleur noire, avec insert en laiton et tige en acier zingué.

VERSIONS DISPONIBLES

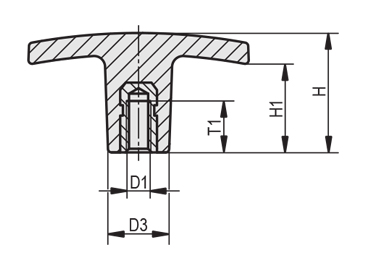

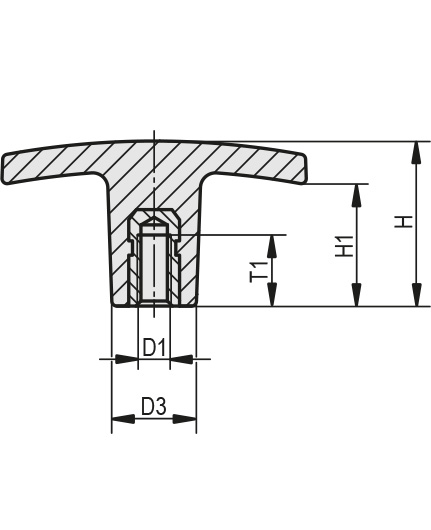

01 / Insert fileté

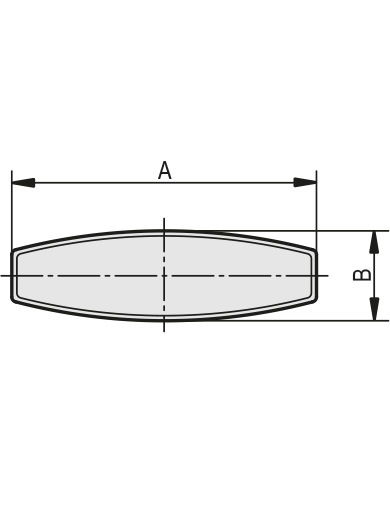

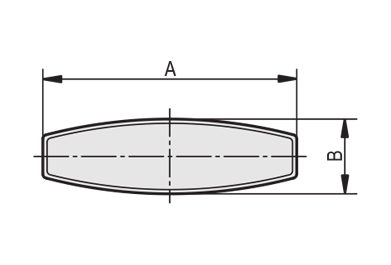

REF DÉSIGNATION A D1 B D3 H2 H1 T1 3D Devis
15620 POIGNEE TZ L.40 INS LAITON M5 40 M5 13 13 30,5 20 10
15621 POIGNEE TZ L.50 INS LAITON M5 50 M5 15 14 24 16 10
15622 POIGNEE TZ L.60 INS LAITON M6 60 M6 17 16 31,5 23 12
15623 POIGNEE TZ L.71 INS LAITON M8 71 M8 19,5 20 36 19 20
15624 POIGNEE TZ L.71 INS LAITON M10 71 M10 19,5 20 36 19 20
15625 POIGNEE TZ L.80 INS LAITON M10 80 M10 26 26 39,5 26 25
15626 POIGNEE TZ L.80 INS LAITON M12 80 M12 26 26 39,5 26 25

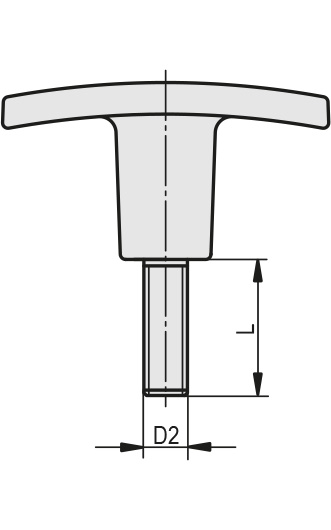

02 / Tige filetée

REF DÉSIGNATION A D2 B D3 H H1 L 3D Devis
15630 POIGNEE TZ L.40 TIGE ACIER M5*15 40 M5 13 13 30,5 20 15
15631 POIGNEE TZ L.50 TIGE ACIER M5*15 50 M5 15 14 24 16 15
15632 POIGNEE TZ L.60 TIGE ACIER M6*20 60 M6 17 16 31,5 23 20
15633 POIGNEE TZ L.71 TIGE ACIER M8*20 71 M8 19,5 20 36 19 20
15634 POIGNEE TZ L.71 TIGE ACIER M10*20 71 M10 19,5 20 36 19 20
15635 POIGNEE TZ L.80 TIGE ACIER M10*30 80 M10 26 26 39,5 26 30
15636 POIGNEE TZ L.80 TIGE ACIER M12*40 80 M12 26 26 39,5 26 40
