Poignées et boutons lisses et moletés

Poignées et boutons moletés

Bouton GD

en plastique composite

Poignées et boutons moletés : Bouton GD en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris

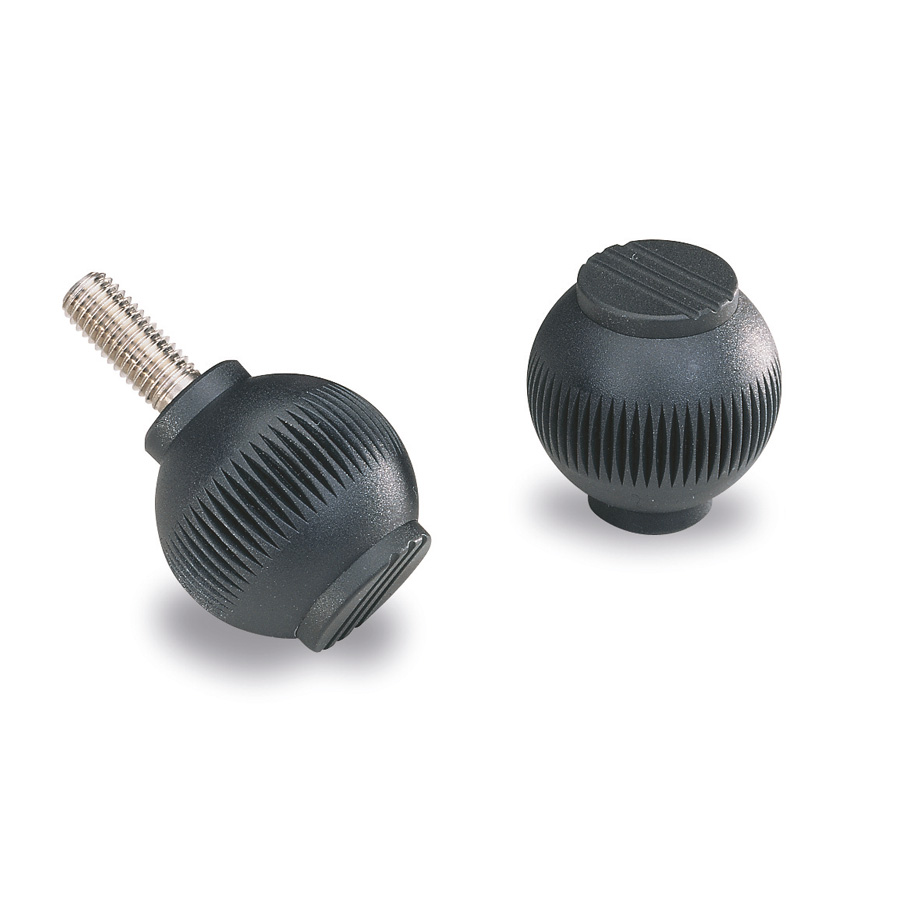

Bouton en polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds.Tige et insert en acier zingué.

VERSIONS DISPONIBLES

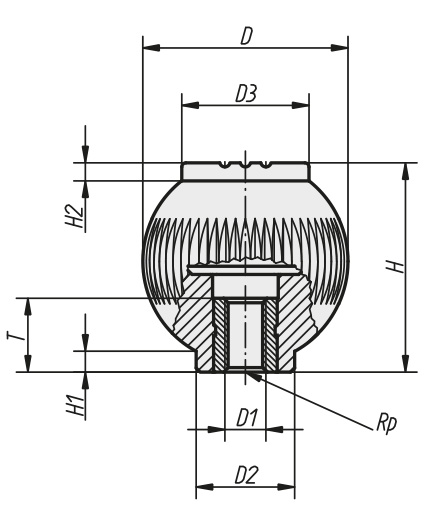

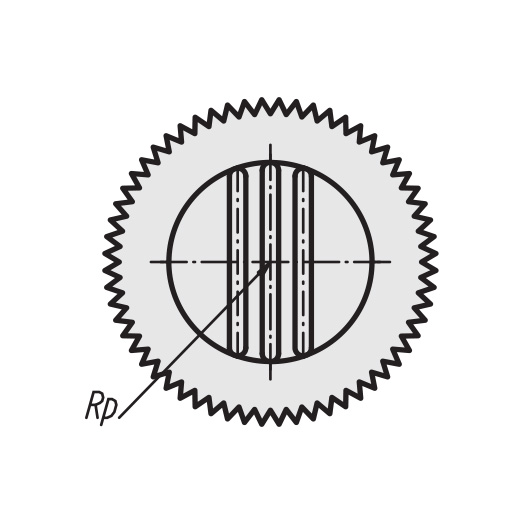

Schéma 1 + Bouton GD en plastique composite

01 / Insert fileté

Schéma 2 + Bouton GD en plastique composite
REF DÉSIGNATION D D1 D2 D3 H H1 H2 T Poids (g) 3D Devis
8310 BOUTON GD POLYA. D.25 INS ACIER M6 25 M6 12 17 25 2,5 2,2 10 15
8311 BOUTON GD POLYA. D.32 INS ACIER M8 32 M8 15,5 19 33 3,2 2,8 14 20
8312 BOUTON GD POLYA. D.40 INS ACIER M10 40 M10 19 23 41,5 4 3,5 14 45
8313 BOUTON GD POLYA. D.50 INS ACIER M10 50 M10 24 31 51 5 4,4 14 80
8314 BOUTON GD POLYA. D.50 INS ACIER M12 50 M12 24 31 51 5 4,4 18 85

02 / Tige filetée

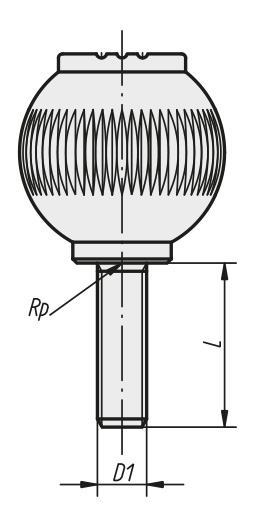

Schéma 3 + Bouton GD en plastique composite
REF DÉSIGNATION D D1 D2 D3 H H1 H2 L Poids (g) 3D Devis
832015 BOUTON GD POLYA. D.25 TIGE ACIER M6*15 25 M6 12 17 25 2,5 2,2 15 20
832020 BOUTON GD POLYA. D.25 TIGE ACIER M6*20 25 M6 12 17 25 2,5 2,2 20 20
832025 BOUTON GD POLYA. D.25 TIGE ACIER M6*25 25 M6 12 17 25 2,5 2,2 25 20
832030 BOUTON GD POLYA. D.25 TIGE ACIER M6*30 25 M6 12 17 25 2,5 2,2 30 20
832120 BOUTON GD POLYA. D.32 TIGE ACIER M8*20 32 M8 15,5 19 33 3,2 2,8 20 25
832220 BOUTON GD POLYA. D.40 TIGE ACIER M10*20 40 M10 19 23 41,5 4 3,5 20 50
832320 BOUTON GD POLYA. D.50 TIGE ACIER M10*20 50 M10 24 31 51 5 4,4 20 85
832340 BOUTON GD POLYA. D.50 TIGE ACIER M10*40 50 M10 24 31 51 5 4,4 40 85
832430 BOUTON GD POLYA. D.50 TIGE ACIER M12*30 50 M12 24 31 51 5 4,4 30 95
832440 BOUTON GD POLYA. D.50 TIGE ACIER M12*40 50 M12 24 31 51 5 4,4 40 95
832125 BOUTON GD POLYA. D.32 TIGE ACIER M8*25 32 M8 15,5 19 33 3,2 2,8 25 25
832230 BOUTON GD POLYA. D.40 TIGE ACIER M10*30 40 M10 19 23 41,5 4 3,5 30 50
832330 BOUTON GD POLYA. D.50 TIGE ACIER M10*30 50 M10 24 31 51 5 4,4 30 85
832420 BOUTON GD POLYA. D.50 TIGE ACIER M12*20 50 M12 24 31 51 5 4,4 20 95
832130 BOUTON GD POLYA. D.32 TIGE ACIER M8*30 32 M8 15,5 19 33 3,2 2,8 30 25
832240 BOUTON GD POLYA. D.40 TIGE ACIER M10*40 40 M10 19 23 41,5 4 3,5 40 50
832140 BOUTON GD POLYA. D.32 TIGE ACIER M8*40 32 M8 15,5 19 33 3,2 2,8 40 25
