Bouton SN

en plastique composite

Poignées et boutons moletés : Bouton SN
en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius

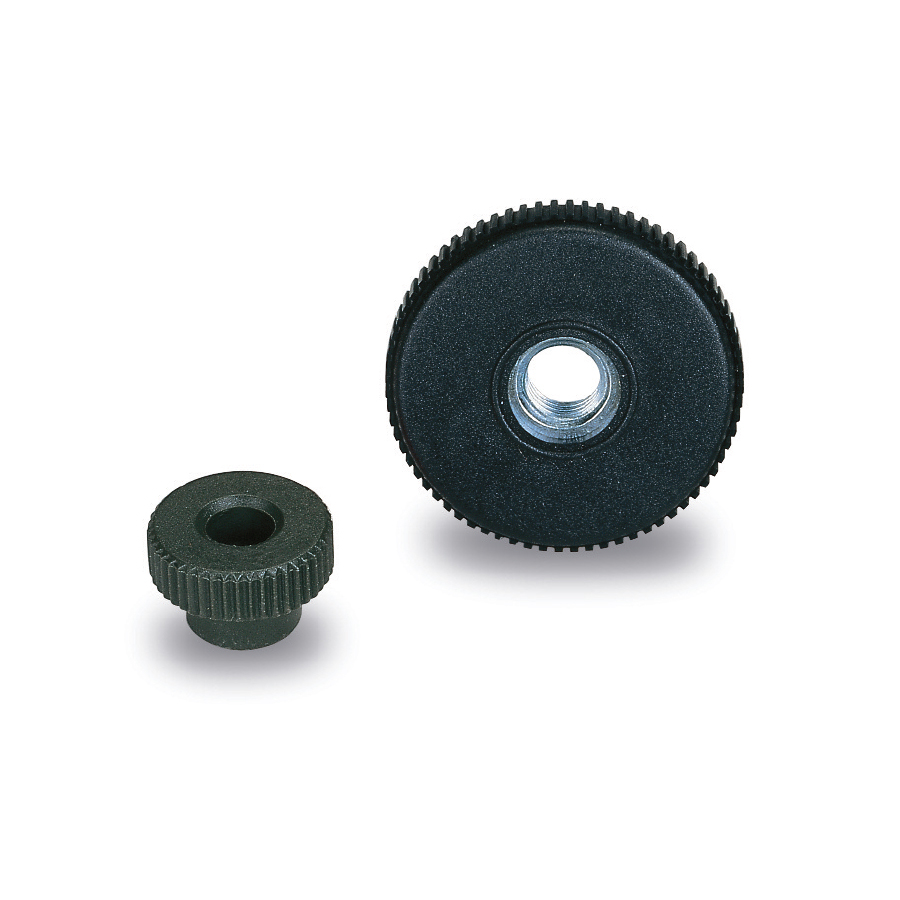

Bouton en polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Insert en acier zingué. Pièce disponible avec insert en acier inox par série de 5 000 pièces, prix sur demande.

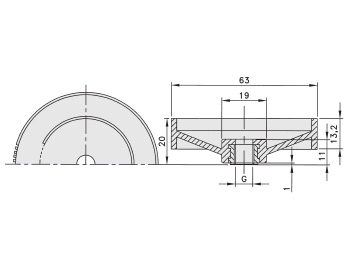

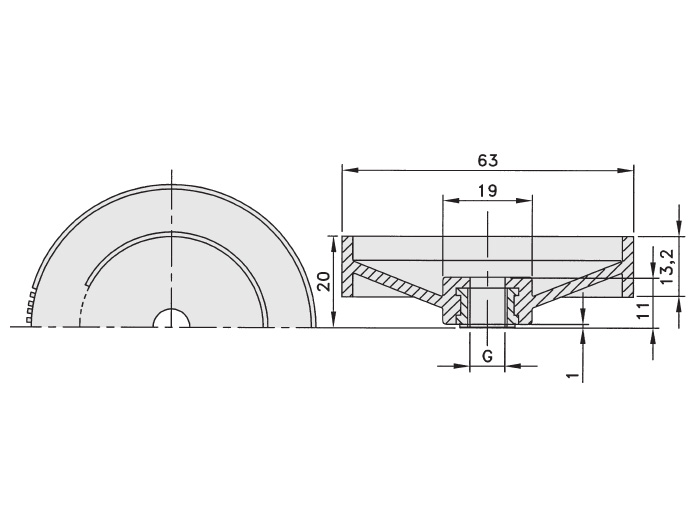

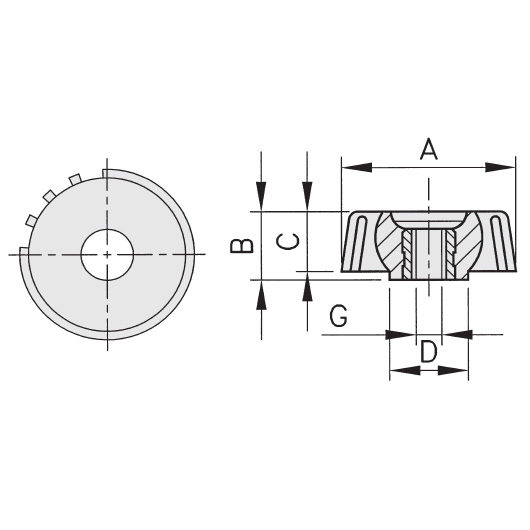

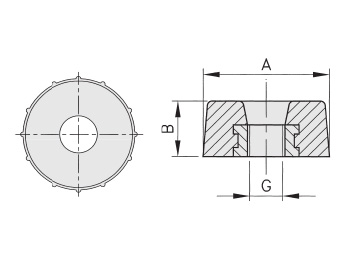

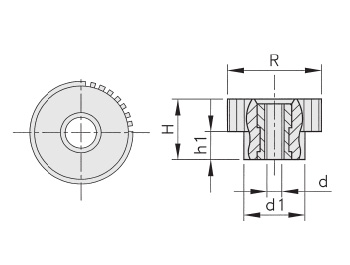

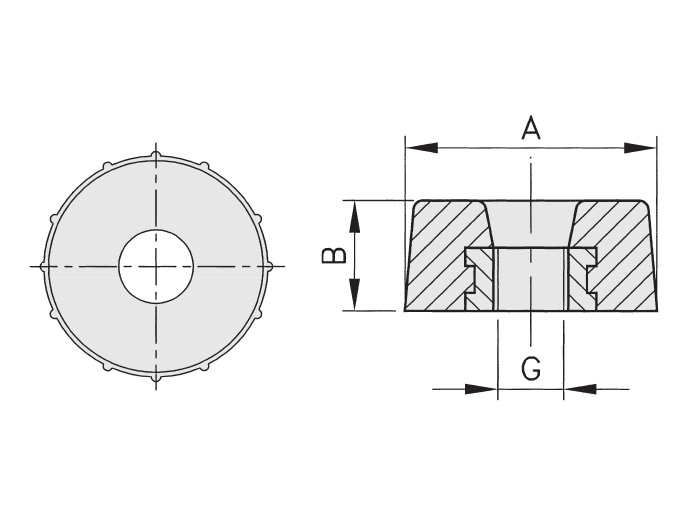

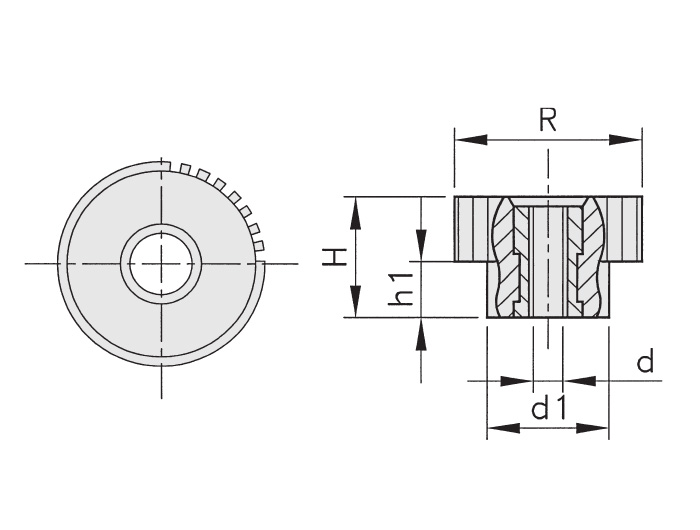

REF DÉSIGNATION VERSION A INSERT B C D D1 d1 H h1 3D Devis
6500 BOUTON SN POLYA. D.15 INS DEBOU. ACIER M3 A 15 M3 6 5 7 3
6501 BOUTON SN POLYA. D.15 INS DEBOU. ACIER M4 A 15 M4 6 5 7 4
6511 BOUTON SN POLYA. D.20 INS DEBOU. ACIER M5 A 20 M5 8 7 9 5
6512 BOUTON SN POLYA. D.20 INS DEBOU. ACIER M6 A 20 M6 8 7 9 6
6550 BOUTON SN POLYA. D.25 INS DEBOU. ACIER M6 B 25 M6 10 6
6551 BOUTON SN POLYA. D.25 INS DEBOU. ACIER M8 B 25 M8 10 8
6520 BOUTON SN POLYA. D.42 INS DEBOU. ACIER M6 B 42 M6 12 6
6521 BOUTON SN POLYA. D.42 INS DEBOU. ACIER M8 B 42 M8 12 8
6522 BOUTON SN POLYA. D.42 INS DEBOU. ACIER M10 B 42 M10 12 10
6530 BOUTON SN POLYA. D.50 INS DEBOU. ACIER M6 B 50 M6 12 6
6531 BOUTON SN POLYA. D.50 INS DEBOU. ACIER M8 B 50 M8 12 8
6540 BOUTON SN POLYA. D.70 INS DEBOU. ACIER M6 C 70 M6 20 6
6541 BOUTON SN POLYA. D.70 INS DEBOU. ACIER M8 C 70 M8 20 8
6968 BOUTON SN POLYA. D.20 INS DEBOU. ACIER M5 D 20 M5 5 13 13 6
6969 BOUTON SN POLYA. D.20 INS DEBOU. ACIER M6 D 20 M6 6 13 13 6
