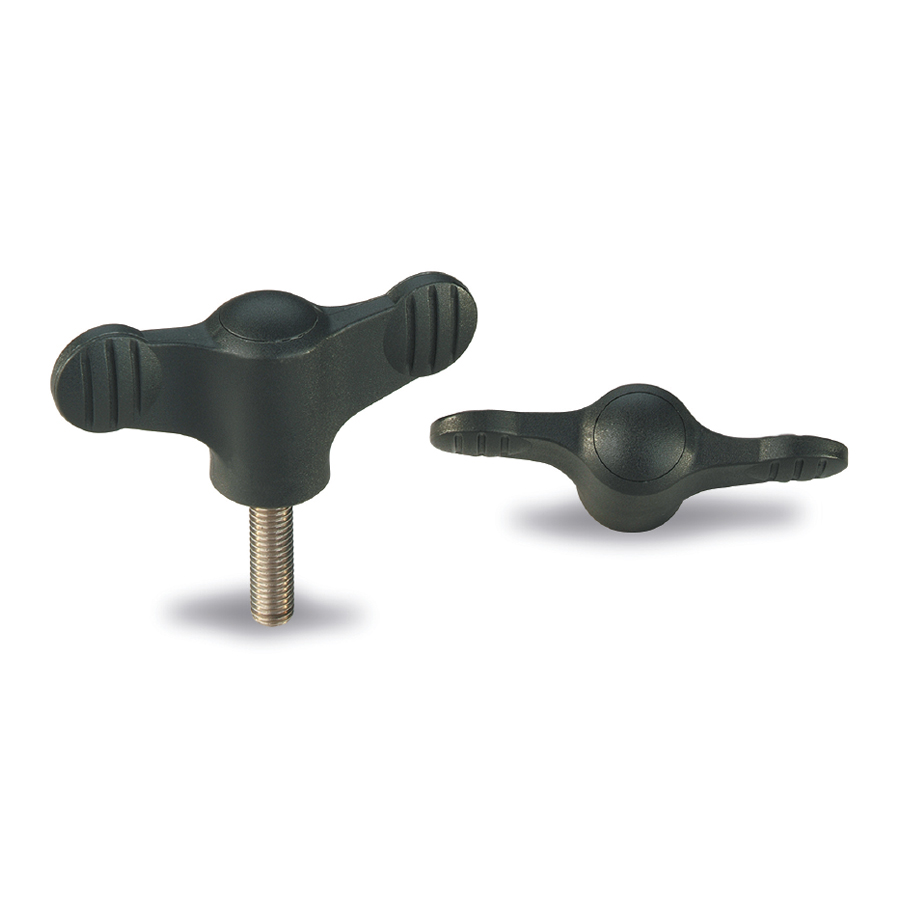

Poignées T et boutons à ailettes : Bouton JU en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris
Bouton en techno-plastique polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Capsules de protection gris clair RAL 7035, jaune RAL 1021 et rouge RAL 3020 également en standard : référence et prix sur demande. Branches asymétriques pour un grand confort et une grande efficacité de serrage. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Tige et insert en acier zingué ou en acier inox AISI 303.

VERSIONS DISPONIBLES

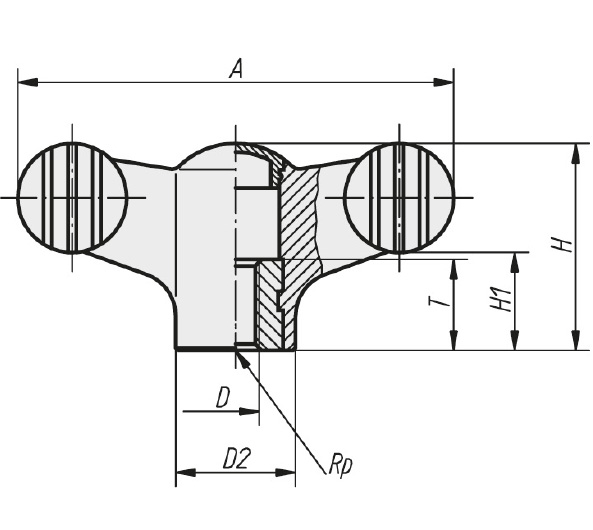

Schéma 1 + Bouton JU en plastique composite

01 / Insert fileté

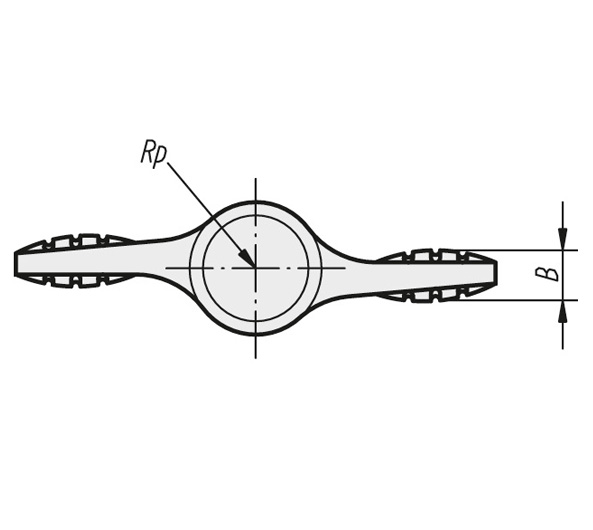

Schéma 2 + Bouton JU en plastique composite
REF DÉSIGNATION A D B D2 H H1 T 3D Devis
8055 BOUTON JU POLYA. L.38 INS ACIER M4 38 M4 4,5 12 18 8,5 10
8056 BOUTON JU POLYA. L.38 INS ACIER M5 38 M5 4,5 12 18 8,5 10
8057 BOUTON JU POLYA. L.38 INS ACIER M6 38 M6 4,5 12 18 8,5 10
8151 BOUTON JU POLYA. L.50 INS ACIER M5 50 M5 5 14 24 11,5 10
8152 BOUTON JU POLYA. L.50 INS ACIER M6 50 M6 5 14 24 11,5 10
8153 BOUTON JU POLYA. L.75 INS ACIER M8 75 M8 5 21 35 16,5 14
8154 BOUTON JU POLYA. L.75 INS ACIER M10 75 M10 5 21 35 16,5 14
8055i BOUTON JU POLYA. L.38 INS INOX M4 38 M4 5 12 18 8,5 10
8056i BOUTON JU POLYA. L.38 INS INOX M5 38 M5 5 12 18 8,5 10
8057i BOUTON JU POLYA. L.38 INS INOX M6 38 M6 5 12 18 8,5 10
8151i BOUTON JU POLYA. L.50 INS INOX M5 50 M5 5 14 24 11,5 10
8152i BOUTON JU POLYA. L.50 INS INOX M6 50 M6 5 14 24 11,5 10
8153i BOUTON JU POLYA. L.75 INS INOX M8 75 M8 5 21 35 16,5 14
8154i BOUTON JU POLYA. L.75 INS INOX M10 75 M10 5 21 35 16,5 14

02 / Tige filetée

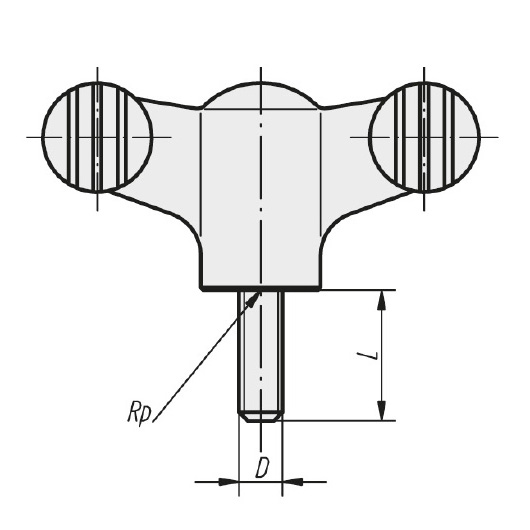

Schéma 3 + Bouton JU en plastique composite
REF DÉSIGNATION A D B D2 H H1 L 3D Devis
805110 BOUTON JU POLYA. L.38 TIGE ACIER M4*10 38 M4 4,5 12 18 8,5 10
805115 BOUTON JU POLYA. L.38 TIGE ACIER M4*15 38 M4 4,5 12 18 8,5 15
805215 BOUTON JU POLYA. L.38 TIGE ACIER M5*15 38 M5 4,5 12 18 8,5 15
805220 BOUTON JU POLYA. L.38 TIGE ACIER M5*20 38 M5 4,5 12 18 8,5 20
805230 BOUTON JU POLYA. L.38 TIGE ACIER M5*30 38 M5 4,5 12 18 8,5 30
805320 BOUTON JU POLYA. L.38 TIGE ACIER M6*20 38 M6 4,5 12 18 8,5 20
805330 BOUTON JU POLYA. L.38 TIGE ACIER M6*30 38 M6 4,5 12 18 8,5 30
805340 BOUTON JU POLYA. L.38 TIGE ACIER M6*40 38 M6 4,5 12 18 8,5 40
814115 BOUTON JU POLYA. L.50 TIGE ACIER M5*15 50 M5 5 14 24 11,5 15
814120 BOUTON JU POLYA. L.50 TIGE ACIER M5*20 50 M5 5 14 24 11,5 20
814220 BOUTON JU POLYA. L.50 TIGE ACIER M6*20 50 M6 5 14 24 11,5 20
814230 BOUTON JU POLYA. L.50 TIGE ACIER M6*30 50 M6 5 14 24 11,5 30
814240 BOUTON JU POLYA. L.50 TIGE ACIER M6*40 50 M6 5 14 24 11,5 40
814320 BOUTON JU POLYA. L.50 TIGE ACIER M8*20 50 M8 5 14 24 11,5 20
814330 BOUTON JU POLYA. L.50 TIGE ACIER M8*30 50 M8 5 14 24 11,5 30
814340 BOUTON JU POLYA. L.50 TIGE ACIER M8*40 50 M8 5 14 24 11,5 40
814420 BOUTON JU POLYA. L.75 TIGE ACIER M8*20 75 M8 7 21 35 16,5 20
814430 BOUTON JU POLYA. L.75 TIGE ACIER M8*30 75 M8 7 21 35 16,5 30
814440 BOUTON JU POLYA. L.75 TIGE ACIER M8*40 75 M8 7 21 35 16,5 40
814520 BOUTON JU POLYA. L.75 TIGE ACIER M10*20 75 M10 7 21 35 16,5 20
814530 BOUTON JU POLYA. L.75 TIGE ACIER M10*30 75 M10 7 21 35 16,5 30
814540 BOUTON JU POLYA. L.75 TIGE ACIER M10*40 75 M10 7 21 35 16,5 40
814550 BOUTON JU POLYA. L.75 TIGE ACIER M10*50 75 M10 7 21 35 16,5 50
805110i BOUTON JU POLYA. L.38 TIGE INOX M4*10 38 M4 4,5 12 18 8,5 10
805115i BOUTON JU POLYA. L.38 TIGE INOX M4*15 38 M4 4,5 12 18 8,5 15
805215i BOUTON JU POLYA. L.38 TIGE INOX M5*15 38 M5 4,5 12 18 8,5 15
805220i BOUTON JU POLYA. L.38 TIGE INOX M5*20 38 M5 4,5 12 18 8,5 20
805230i BOUTON JU POLYA. L.38 TIGE INOX M5*30 38 M5 4,5 12 18 8,5 30
805320i BOUTON JU POLYA. L.38 TIGE INOX M6*20 38 M6 4,5 12 18 8,5 20
805330i BOUTON JU POLYA. L.38 TIGE INOX M6*30 38 M6 4,5 12 18 8,5 30
805340i BOUTON JU POLYA. L.38 TIGE INOX M6*40 38 M6 4,5 12 18 8,5 40
814115i BOUTON JU POLYA. L.50 TIGE INOX M5*15 50 M5 5 14 24 11,5 15
814120i BOUTON JU POLYA. L.50 TIGE INOX M5*20 50 M5 5 14 24 11,5 20
814220i BOUTON JU POLYA. L.50 TIGE INOX M6*20 50 M6 5 14 24 11,5 20
814230i BOUTON JU POLYA. L.50 TIGE INOX M6*30 50 M6 5 14 24 11,5 30
814240i BOUTON JU POLYA. L.50 TIGE INOX M6*40 50 M6 5 14 24 11,5 40
814320i BOUTON JU POLYA. L.50 TIGE INOX M8*20 50 M8 5 14 24 11,5 20
814330i BOUTON JU POLYA. L.50 TIGE INOX M8*30 50 M8 5 14 24 11,5 30
814340i BOUTON JU POLYA. L.50 TIGE INOX M8*40 50 M8 5 14 24 11,5 40
814420i BOUTON JU POLYA. L.75 TIGE INOX M8*20 75 M8 7 21 35 16,5 20
814430i BOUTON JU POLYA. L.75 TIGE INOX M8*30 75 M8 7 21 35 16,5 30
814440i BOUTON JU POLYA. L.75 TIGE INOX M8*40 75 M8 7 21 35 16,5 40
814520i BOUTON JU POLYA. L.75 TIGE INOX M10*20 75 M10 7 21 35 16,5 20
814530i BOUTON JU POLYA. L.75 TIGE INOX M10*30 75 M10 7 21 35 16,5 30
814540i BOUTON JU POLYA. L.75 TIGE INOX M10*40 75 M10 7 21 35 16,5 40
814550i BOUTON JU POLYA. L.75 TIGE INOX M10*50 75 M10 7 21 35 16,5 50
