Sauterelles à poignée

Sauterelle verticale

à bras plein série lourde

Visualisation 3D

Fiche technique

Ajouter aux favoris

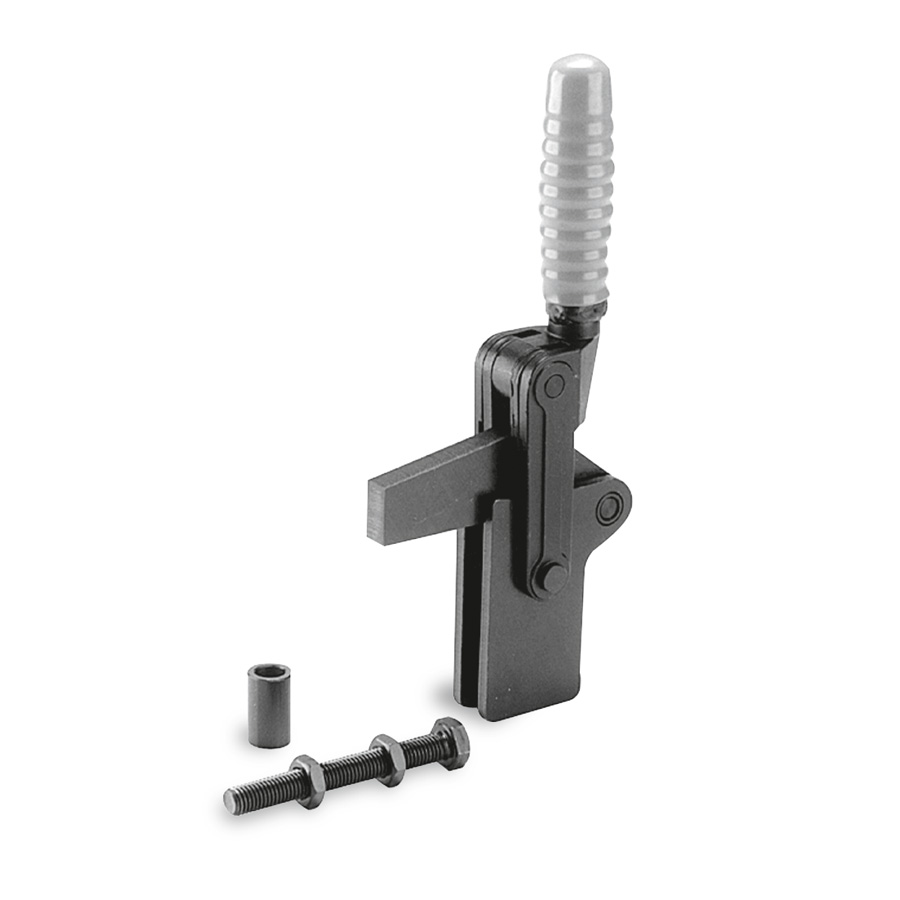

Sauterelle brunie avec levier en acier moulé. Les axes trempés sont en rotation dans des bagues trempées ou directement dans des alésages tolérancés. Le guide du bras de serrage ajustable permet de compenser les signes d'usure dans le guidage latéral. Sauterelle avec poignée souple et cannelée, résistante aux huiles. Sauterelle livrée avec vis et écrous.

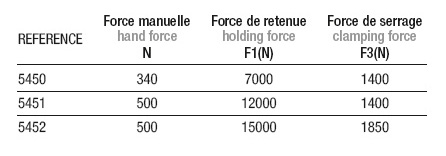

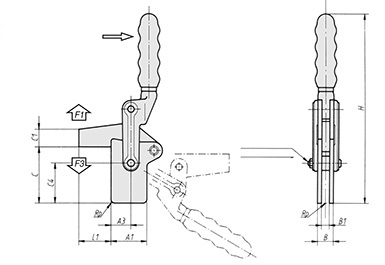

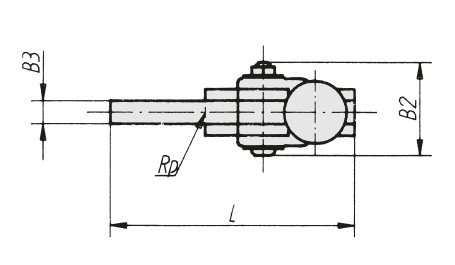

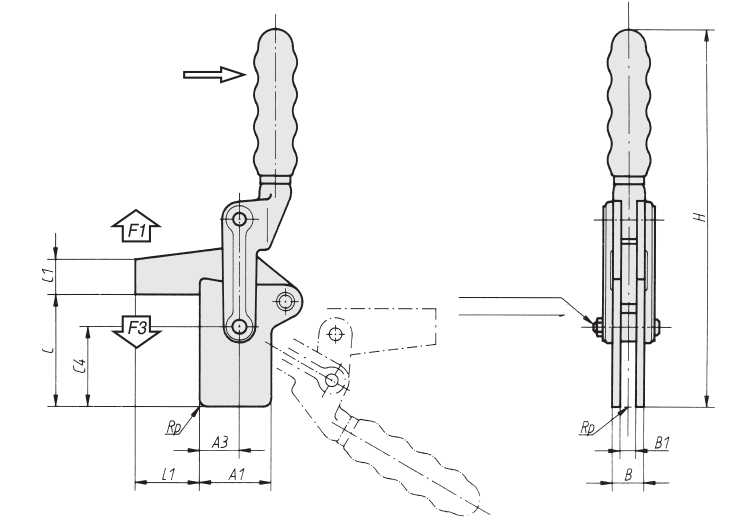

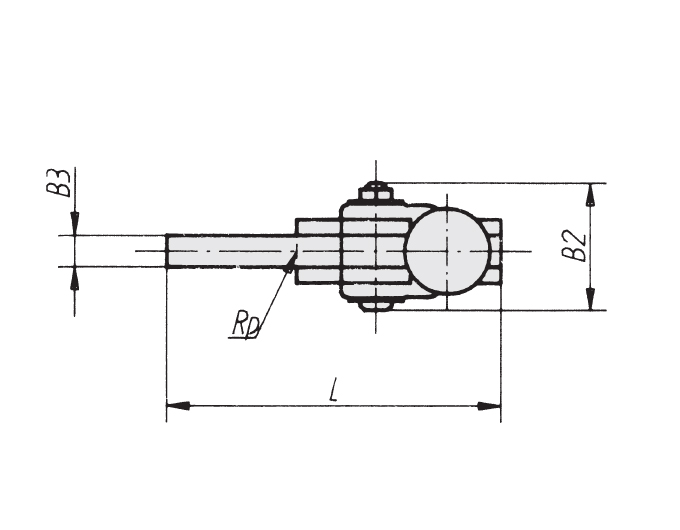

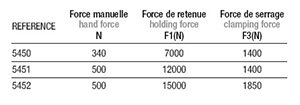

REF	DÉSIGNATION	M	A1	A3	B	B1	B2	B3	C	C1	C4	D	F1	F3	H	L	L1	L2	N
5450	SAUTERELLE A LEVIER VERTI. ACIER 7000N BROCHE PL.	M12x100	45	25	20	10	43	10	70	22	50	12,2	7000	1400	235	104	40	30	340
5451	SAUTERELLE A LEVIER VERTI. ACIER 12000N BROCHE PL.	M12x100	50	25	24	12	48	12	86	26	63	12,2	12000	1400	276	124	50	30	500
5452	SAUTERELLE A LEVIER VERTI. ACIER 24000N BROCHE PL.	M16x150	63	40	32	16	62	16	105	32	76	16,3	15000	1850	330	163	60	38	500
